درایور استپ موتور آتونیکس Autonics مدل MD5-HD14-3X :

مشخصات فنی درایور استپ موتور آتونیکس Autonics مدل MD5-HD14-3X :

نوع درایور : درایور میکرو استپر موتور 5 فاز

متد درایور : پنتاگون

نوع فاز موتور : 5 فاز

نوع استپ (رزولوشن) :

FULL STEP (1-division) , HALF STEP (2-division) , Micro STEP (4, 5, 8, 10, 16, 20, 25, 40, 50, 80, 100, 125, 200, 250-division)

منبع تغذیه :

20-35VDC

حداکثر جریان کارکرد موتور (A/Phase , آمپر بر فاز) : 1.4 آمپر

حداکثر جریان مصرفی درایور : 7 آمپر

جریان توقف : 27 تا 90 % از جریان کارکرد (تنظیم با ولوم (کلید توقف جریان))

نوع خروجی : خروجی تحریک در نقطه صفر

ابعاد : عرض 40 ، ارتفاع 190 ، طول 80 میلی متر

تعداد استپ موتور قابل اتصال : سه استپ موتور

زاویه پله اصلی : 0.72° / 1Step

درجه حفاظتی : CE

امکانات درایور : فرمان PULSE/DIR ، فرمان CW/CCW ، دارای هشدار برای اضافه جریان و دمای بیش از حد ، دارای تنظیمات تقسیمات

شرایط محیطی : این درایور در محیطی با بازه دمایی 0 تا 40 درجه سانتی ‌گراد با درصد رطوبت 35 تا 85 % به‌ خوبی عمل می‌ کند.

معرفی درایور های استپ موتور آتونیکس Autonics مدل MD5-HD14-2X/3X :

درایورهای استپر موتور 5 فاز آتونیکس Autonics سری MD5-HD-14-2X/3X توانایی کنترل 2 محور و 3 محور را با استفاده از یک منبع تغذیه (VDC 20-35) را دارند. این سری از درایورها کنترل بسیار دقیق موتور را با حداقل نویز مکانیکی و عملکرد با کمترین لرزش را ارئه می دهند. طراحی ورودی با فتوکوپلر ایزوله تاثیرات نویز الکتریکی را حداقل می کند. این سری از موتورها همچنین دارای فانکشن هایی شامل کاهش جریان خودکار و عیب یابی خودکار هستند. فانکشن درایو میکرواستپ امکان چرخش موتور با سرعت کم و کنترل بسیار دقیق تا 250 قسمتی را ارائه می دهد.

ویژگی های اصلی درایور های استپ موتور آتونیکس Autonics سری MD5 :

متد درایور پنتاگون دو قطبی

دارای فانکشن های عیب یابی و کاهش جریان خودکار

درایو موتور با سرعت کم و دقت بالا با استفاده از درایو میکرو استپ

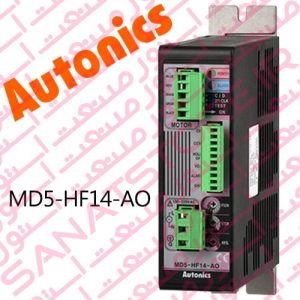

(MD5-HD14 , MD5-HF14 , MD5-HF14-AO , MD5-HF28)

حداکثر رزولوشن : 250 قسمتی / در صورت استفاده از استپر موتور 5 فاز که دارای زاویه پله 0.72 درجه است ، قابلیت کنترل تا 0.00288 درجه به ازای هر پالس وجود دارد که نیازمند دریافت 125000 پالس بر دور می باشد.

دارای ورودی ایزوله با فتوکوپلر جهت حداقل سازی تاثیرات نویز خارجی
