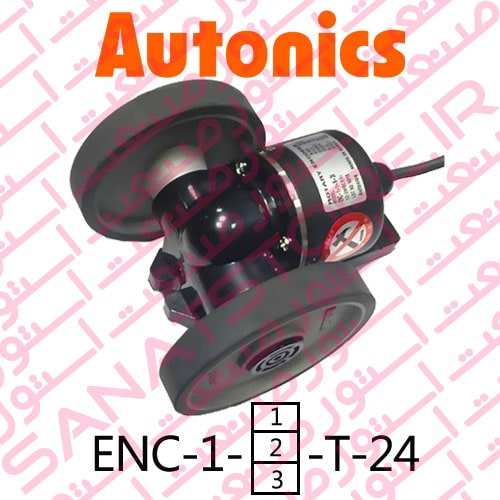

روتاری اینکودر چرخ دار آتونیکس Autonics مدل ENC-1-1-T-24

روتاری اینکودر چرخ دار آتونیکس Autonics مدل ENC-1-1-T-24 :

مشخصات فنی روتاری اینکودر چرخ دار آتونیکس Autonics مدل ENC-1-1-T-24 :

نوع اینکودر : روتاری اینکودر چرخ دار افزایشی (اینکریمنتال Incremental)

نوع محور : چرخ غلتان

قطر بدنه : ۵۰ میلی متر

قطر چرخ : ۲۵۰ میلی متر

رزولوشن (پالس بر / ۱ دور PPR) : ۲۵۰

نسبت دنده : ۱:۱

میزان جابجایی به ازای ۱ پالس : ۱mm / 1 pulse

واحد اندازه گیری : میلی متر mm

کمترین واحد اندازه گیری : ۱ میلی متر

فاز خروجی : A , B (دو سیمه)

خروجی کنترلی : خروجی Totem Pole توتم پل :

LOW : جریان بار : حداکثر ۳۰mA ، ولتاژ نشتی : حداکثر ۰.۴VDC

HIGH : جریان بار : حداکثر ۱۰mA

خروجی ولتاژ (ولتاژ تغذیه ۲۴-۱۲ VDC) : حداقل ۳VDC

۱۲-۲۴ VDC : منبع تغذیه

حداکثر پاسخ فرکانسی : ۱۸۰ کیلو هرتز

زمان پاسخگویی : حداکثر ۱ میکرو ثانیه

جهت چرخش : پاد ساعتگرد (CCW)

حداکثر چرخش مجاز : ۵۰۰۰ RPM دور بر دقیقه

حداکثر توان مصرفی : ۸۰ میلی آمپر

نوع اتصال :  کابل

نوع کابل : کابل استاندارد شیلد نوع چهار رشته و با طول ۲ متر :

سیم قهوه ای : (+) مثبت تغذیه (۱۲-۲۴VDC) ، سیم آبی : (-) منفی تغذیه GND (0V)

سیم مشکی : فاز خروجی A ، سیم سفید : فاز خروجی B

درجه حفاظتی : IP50 استاندارد IEC

وزن : تقریبا ۴۹۴ گرم

شرایط محیطی : این اینکودر در محیطی با بازه دمایی ۱۰- تا ۷۰ درجه سانتی ‌گراد با درصد رطوبت ۳۵ تا ۸۵ % به‌ خوبی عمل می‌ کند.

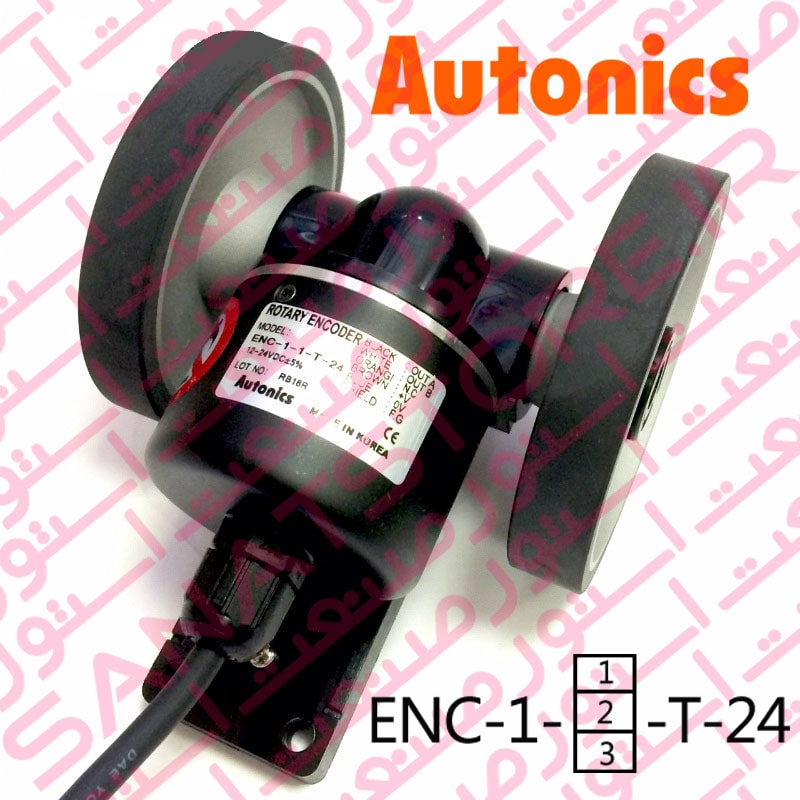

معرفی روتاری اینکودر های چرخ دار آتونیکس Autonics سری ENC :

روتاری اینکودرهای آتونیکس Autonics سری ENC در دسته اینکودرهای افزایشی نوع چرخ دار قرار می گیرند ، که به آن ها اینکودرهای کالسکه ای نیز گفته می شود. این اینکودرها بسته به محلی که مورد استفاده قرار می گیرند، می توانند دارای یک یا دو چرخ باشند. علت چرخ دار بودن این اینکودرها این است که باید بتوانند روی سطحی قرار گیرند که حرکت می‌ کند یا اینکودر بر روی آن حرکت کند و کاربرد آن در اندازه گیری زاویه ، موقعیت ، دور ، سرعت ، شتاب و فاصله است و با توجه به چرخ دار بودن آن برای اندازه گیری طول یا سرعت هدفی که به طور پیوسته در حال حرکت است به کار می رود.

اینکودر های چرخ دار آتونیکس Autonics سری ENC بیشتر در سیستم ‌های اتوماسیون ، دستگاه‌ های اندازه ‌گیری ، دستگا‌ه های چاپ ، ماشین آلات صنعتی عمومی نظیر ماشین های بسته بندی و نساجی استفاده می شود.

ویژگی های اصلی روتاری اینکودر های چرخ دار آتونیکس Autonics سری ENC :

مناسب برای اندازه گیری طول ، یا سرعت هدف متحرک به وسیله چرخ

شکل موج خروجی بر مبنای فاصله نسبتی از واحد اندازه گیری بین المللی می باشد. (متر یا اینچ)

راهنمای نصب روتاری اینکودر های چرخ دار آتونیکس Autonics سری ENC :
