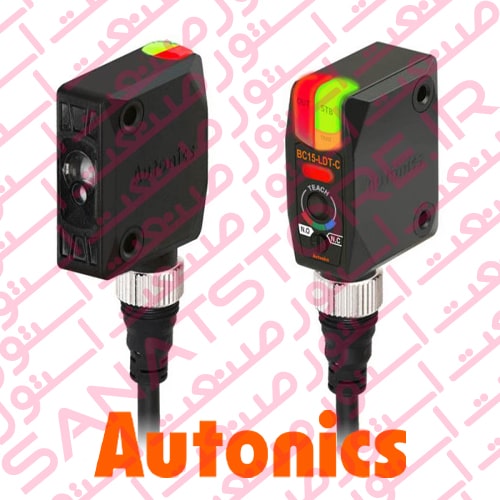

سنسور تشخیص رنگ آتونیکس Autonics مدل BC15-LDT-C :



مشخصات فنی سنسور تشخیص رنگ آتونیکس Autonics مدل BC15-LDT-C :

نوع سنسور : سنسور تشخیص رنگ

شکل سنسور : مکعب مستطیل

فاصله تشخیص : 15 میلی متر

متد تشخیص : یک طرفه همگرا (Convergent Reflective)

هدف تشخیص : مات / شفاف  (Opaque , Translucent Material)

اندازه نقطه : 1.24 * 6.7 میلی متر (مستطیلی)

زمان پاسخگویی : حداکثر 500 میکرو ثانیه (0.5 میلی ثانیه)

ولتاژ تغذیه‌ سنسور :

12-24VDC

حداکثر توان مصرفی : 30 میلی آمپر

منبع نور : LED چند رنگ (قرمز ، سبز ، آبی) (Full Color (Red,Green,blue

مد تشخیص : مد C (فقط رنگ) ، مد C+I (رنگ + شدت رنگ) (Color Only , Color + Intensity)

مد خروجی : خروجی تطبیق رنگ (NO) ، خروجی عدم تطبیق رنگ (NC)

قابلیت تایمر خروجی : دارد ، فانکشن تایمر تاخیر در قطع 40 میلی ثانیه ای

خروجی کنترلی سنسور : خروجی NPN Open Collector (حداکثر ولتاژ بار : 30V ، حداکثر جریان بار : 100mA، حداکثر ولتاژ پسماند : 1V)

مدار حفاظتی : حفاظت پلاریته معکوس ، حفاظت اتصال کوتاه خروجی

نشانگر عملکرد : LED قرمز

نشانگر پایداری : LED سبز

نشانگر تیچینگ : LED چند رنگ

نوع اتصال : پین کانکتور کابل M12 (فروش جداگانه CIDH4-2,3,5,7 m)

ورودی اکسترنال : ورودی کابلی SET

جنس بدنه : پلی کربنات

جنس قسمت تشخیص دهنده : آکریلیک

جنس براکت : استیل ضد زنگ 304

جنس مهره : استیل کربن

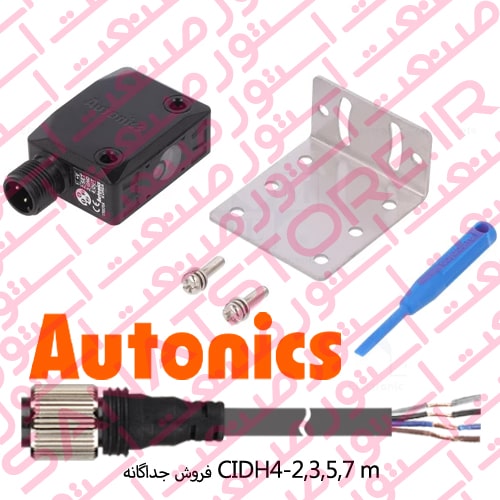

متعلقات : براکت ، پیچ ثابت کننده ، پیچ گوشتی مخصوص تنظیمات

تغذیه و نوع سیم بندی : 4 سیمه DC

قابلیت تنظیم حساسیت : دارد ، تنظیم حساسیت سه مرحله ای

درجه حفاظتی : IP67 استاندارد IEC

شرایط محیطی : این سنسور در محیطی با روشنایی حداکثر 3,000lx (قسمت گیرنده نور) و با بازه دمایی 10- تا 55 درجه سانتی ‌گراد با درصد رطوبت 35 تا 85 % به‌ خوبی عمل می‌ کند.

معرفی سنسور های تشخیص رنگ آتونیکس Autonics سری BC :

سنسور تشخیص رنگ آتونیکس Autonics سری BC ، توانایی انطباق دقیق رنگ به منظور تشخیص رنگ پایدار و قابل اطمینان را دارد. این سنسور توسط دیود RGB ، نور با رزولوشن 12 بیت تولید می کند که این امر باعث انطباق رنگ با دقت بالا در دو مد تشخیص متفاوت با تنظیم 3 مرحله ای می شود. اندازه کوچک اسپات سنسور (عرض 1.24 در ارتفاع 6.7 میلیمتر) به سنسور اجازه تشخیص اجسام و رنگ های کوچک را می دهد. سنسور تشخیص رنگ آتونیکس Autonics سری BC ، دارای بدنه مقاوم از جنس پلی کربنات می باشد که با درجه حفاظت IP67 ، توانایی کارکرد پایدار و بدون خطا در محیط های مرطوب و پر از گرد و غبار را دارد.

از مزایای سنسور تشخیص رنگ آتونیکس Autonics سری BC می توان به دقت بالای آنها در تشخیص قطعات کوچک اشاره کرد. سنسور تشخیص رنگ یک طرفه تایمر دار آتونیکس Autonics سری BC دارای فاصله عملکرد 15 میلی متر می باشد و دارای خروجی کلکتور باز NPN و PNP است. نحوه ی اتصال این سنسور مکعبی آتونیکس به صورت کانکتور می باشد. زمان پاسخ گویی سنسور فوق 0.5 میلی ثانیه است. عملکرد این سنسور تشخیص رنگ یک طرفه و وضعیت عملکرد آن Color Only , Color + Intensity می باشد.

ویژگی های اصلی سنسور های تشخیص رنگ آتونیکس Autonics سری BC :

دقت در انطباق رنگ عالی

دیودهای فرستنده نور RGB و رزولوشن 12 بیت

2 مد تشخیص (فقط رنگ / رنگ + شدت)

تنظیم حساسیت 3 مرحله ای برای هر رنگ (نرم ، نرمال ، زبر)

کمینه سازی تداخل نور خارجی باعث حداقل سازی خطا و بهبود تشخیص پایدار می شود.

قابلیت چک رنگ مرجع با استفاده از نشانگر تیچینگ

نشانگر عملکرد (LED قرمز) ، نشانگر پایداری (LED سبز) ، نشانگر تایمر (LED نارنجی)

تنظیم فانکشن های عملکرد به وسیله ورودی اکسترنال سیمی

اندازه نقطه 1.24 در 6.7 میلی متر به منظور تشخیص اهداف کوچک و تشخیص رنگ

درجه حفاظتی IP67

نحوه عملکرد سنسور تشخیص رنگ آتونیکس Autonics سری BC :

ابتدا باید رنگ مورد نظر را در حافظه داخلی سنسور ذخیره کرد. در حین کار، سنسور تشخیص رنگ، منبع نور RGB LED را مرتبا به هدف تشخیص می تاباند. و سنسور به وسیله لنز جمع آوری نور داخلی نسبت 3 رنگ RGB را محاسبه نموده تا تشخیص رنگ بهینه به دست آید. سپس سنسور رنگ تنظیم شده توسط کاربر و رنگ تشخیص داده شده را با استفاده از لنز استوانه ای مقایسه می کند و با استفاده از سیستم نوری محور خاموش تلفات نوری را حداقل می نماید.

پارامترهای قابل تنظیم سنسور تشخیص رنگ آتونیکس Autonics سری BC :

مد تشخیص ، تنظیم حساسیت (تلرانس رنگ) :

سنسور تشخیص رنگ آتونیکس دارای 2 مد تشخیص، از جمله مد C )فقط رنگ) که با نسبت رنگ کار می کند و مد) C+I  رنگ + شدت) که با نسبت رنگ و کنتراست کار می کند، می باشد. در هر مد تشخیص، حساسیت تشخیص را نیز می توان بر حسب نرم، نرمال و زبر بودن آن تنظیم کرد.

مد انطباق / عدم انطباق رنگ :

سنسور تشخیص رنگ آتونیکس دارای دو مد کاری مختلف می باشد که با استفاده از یک سوئیچ می توان آن را تنظیم کرد.

1-مد انطباق رنگ (NO) : با قرار دادن سوئیچ روی حالت NO، در صورت یکسان بودن رنگ هدف تشخیص با رنگ مرجع، خروجی فعال می شود.

2-مد عدم انطباق رنگ (NC) : با قرار دادن سوئیچ روی حالت NC، در صورت یکسان نبودن رنگ هدف تشخیص با رنگ مرجع، خروجی فعال می شود.

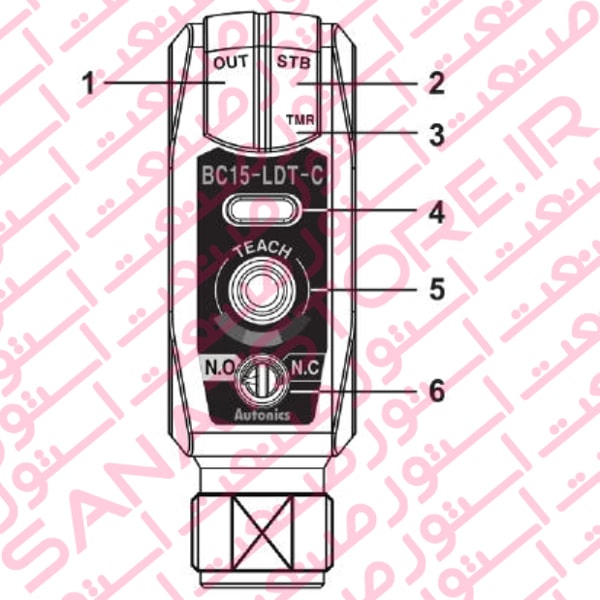

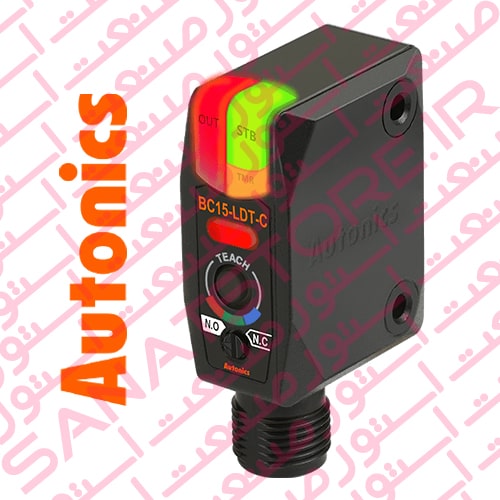

بخش های مختلف سنسور تشخیص رنگ آتونیکس Autonics سری BC :

1- نشانگر عملکرد (OUT) : این نشانگر که به رنگ قرمز است، نشان دهنده عملکرد خروجی سنسور می باشد.

2- نشانگر پایداری (STB) : این نشانگر که به رنگ سبز است، نشان دهنده وضعیت پایداری می باشد.

3- نشانگر تایمر (TMR) : این نشانگر که به رنگ نارنجی است، در صورت تنظیم کردن فانکشن تایمر روشن می شود.

4- نشانگر تیچینگ : این نشانگر پس از انجام موفقیت آمیز عملیات تیچینگ رنگ، رنگ مرجع را نشان می دهد. ( ممکن است رنگ تیچینگ شده و رنگ نمایش داده شده روی نشانگر به دلیل شرایط محیطی مثل نور محیط، زاویه انعکاس، مواد سازنده و …  تفاوت داشته باشند. )

5- کلید SET : این کلید برای تنظیم فانکشن ها مورد استفاده قرار می گیرد.

6- سوییچ انطباق/ عدم انطباق رنگ :

حالت : NO درصورت یکسان بودن رنگ هدف تشخیص و رنگ مرجع خروجی وصل می شود.

حالت : NC درصورت یکسان نبودن رنگ هدف تشخیص و رنگ مرجع خروجی وصل می شود.

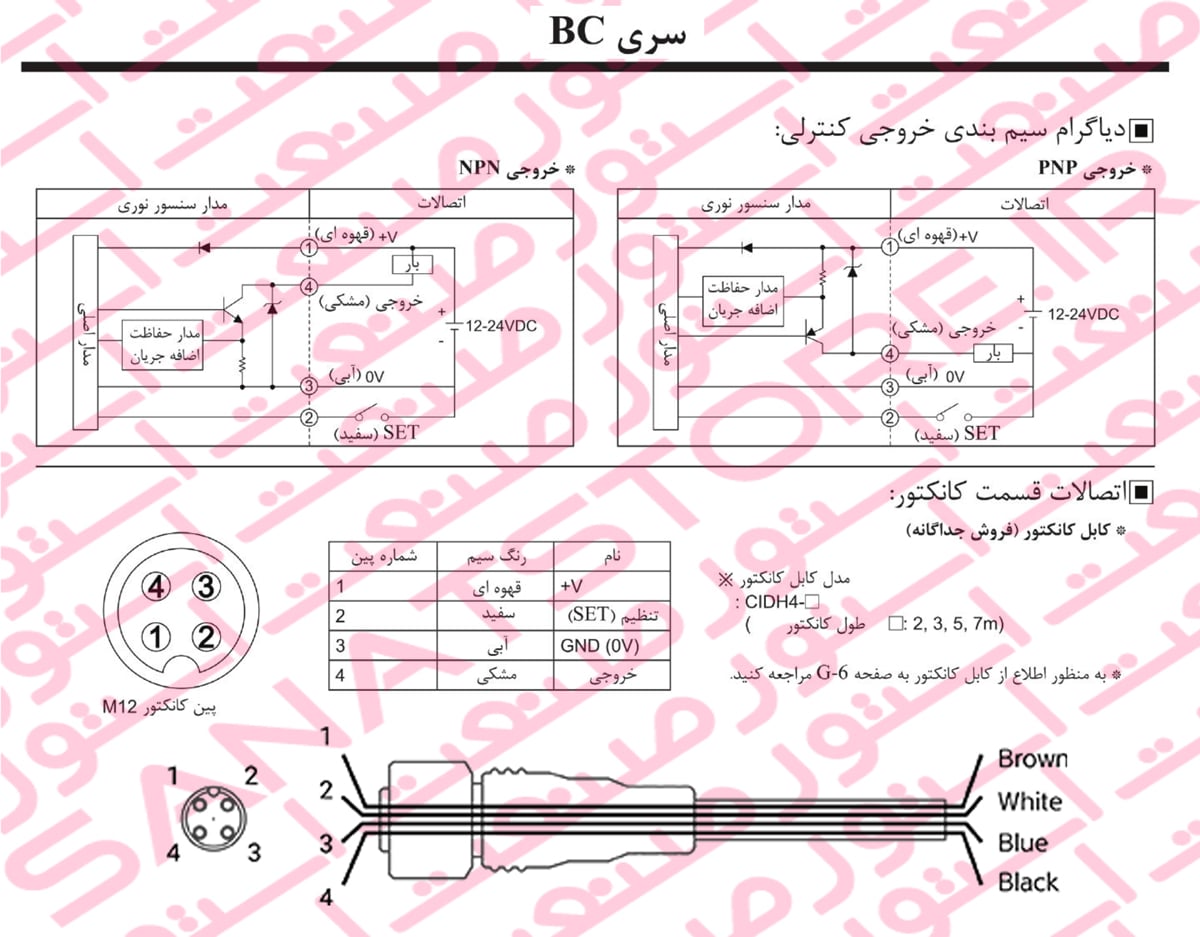

راهنمای نصب سنسور تشخیص رنگ آتونیکس Autonics سری BC
