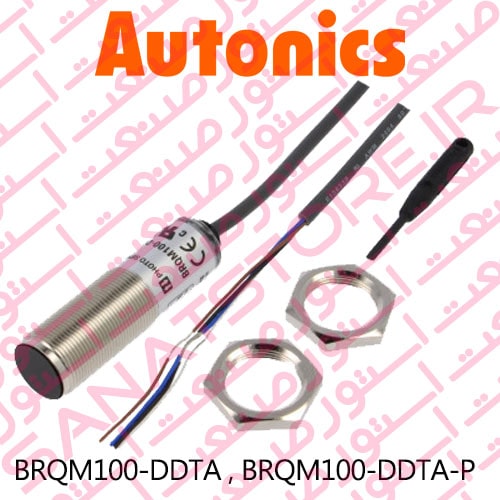

سنسور نوری استوانه ای آتونیکس Autonics مدل BRQM100-DDTA :

مشخصات فنی سنسور نوری استوانه ای آتونیکس Autonics مدل BRQM100-DDTA :

نوع سنسور : نوری (به روزرسانی شده سنسور نوری آتونیکس Autonics مدل BR100-DDT)

شکل سنسور : استوانه ای

قطر سر سنسور : 18 میلی متر

فاصله تشخیص : 100 میلی متر

نوع تشخیص : یک طرفه نوع بازتابنده دید از جلو (Diffuse Reflective)

منبع نور سنسور : مادون قرمز (850 نانو متر)

جنس بدنه : نیکل

جنس قسمت تشخیص : لنز PC

نشانگر حالت فعال بودن : LED زرد

نشانگر حالت پایداری : LED سبز

درجه حفاظتی : IP67 استاندارد IEC

استاندارد : CE اروپا

نوع اتصال : کابل

تغذیه و نوع سیم بندی : 4 سیمه DC

نوع کابل : کابل استاندارد نوع چهار رشته و با طول 2 متر

ولتاژ تغذیه‌ سنسور : VDC 10-30

خروجی کنترلی سنسور : خروجی کلکتور باز NPN

زمان پاسخگویی : حداکثر 1 میلی ثانیه

حداکثر جریان بار خروجی کنترلی : 100 میلی آمپر

حداکثر جریان مصرفی : 30 میلی آمپر

حالت کارکرد : قابلیت انتخاب حالت روشن وصل Light On / تاریک وصل Dark On به وسیله کابل فرمان سفید

قابلیت تنظیم حساسیت : قابل تنظیم (VR)

نام شرکت سازنده  : آتونیکس Autonics کره جنوبی (ساخته شده در کشور چین)

شرایط محیطی : این سنسور در محیطی با بازه دمایی 25- تا 60 درجه سانتی ‌گراد با درصد رطوبت 35 تا 85 % به‌ خوبی عمل می‌ کند.

معرفی سنسور های نوری استوانه ای آتونیکس Autonics سری BRQ :

سنسور های نوری استوانه ای قطر 18 میلی متر سری BRQ Cylindrical Photoelectric Sensor آتونیکس Autonics در مدل های متنوع شامل مدل دید از جلو ، دید از بغل، هوزینگ متریال، اندازه استاندارد و اندازه کوتاه برای کاربرد های مختلف در محیط های مختلف با شرایط کارکرد مختلف با حداکثر فاصله دید 30 متر در مدل های مقابل هم با عملکرد فوق العاده بالا در محیط های پر نویز و تاثیرات حداقل در محیط های تابش مسقیم نور طراحی شده است. این سنسور ها با داشتن درجه حفاظتی IP67 عملکرد دقیق و بدون خطا در محیط های مرطوب با گرد و غبار را ارائه میدهند مدل های IP67K همچنین در آب و گرد و غبار با فشار زیاد و دمای بالا قابل استفاده هستند.

سنسور نوری استوانه ای قطر 18 میلیمتر سری BRQ در مدل های متنوع شامل بدنه پلاستیکی ساخته شده از پلی کربنات (مدل بدنه بلند BRQP-A ، مدل بدنه کوتاه BRQP-B ، مدل دید از بغل BRQPS) ، مدل فلزی ساخته شده از نیکل سری BRQM و مدل بدنه استیل SUS316L با نام BRQT برای کاربرد در محیط های مختلف ساخته شده است.

ویژگی های اصلی سنسور های نوری استوانه ای آتونیکس Autonics سری BRQ :

حفاظت فوق العاده بالا در برابر نویز و تاثیرات نور محیط

دارای مدار محافظ در برابر اتصال معکوس پلاریته ولتاژ ورودی

دارای مدار محافظ در برابر اتصال کوتاه خروجی

دارای پتانسیومتر تنظیم حساسیت

قابلیت تغییر مد تاریک بین (Dark On) و روشن بین (Light On) توسط سیم های سنسور

بیشترین فاصله دید سنسور نوری تا حداکثر 30 متر : این سنسور در مدل های مقابل هم قابلیت دید تا حداکثر 30 متر را دارا می باشد.

جلوگیری از تداخل پرتو های نوری سنسور های مختلف با یکدیگر : این سنسور می تواند از تداخل پرتوهای نوری با یکدیگر جلوگیری کند و همچنین این امکان را می دهد تا چندین سنسور نزدیک به یکدیگر نصب شوند.

پتانسیومتر تنظیم حساسیت : پتانسیومتر تنظیم حساسیت به کاربران اجازه می دهد تا بدون تغییرات حساسیت سنسور را تنظیم کنند.

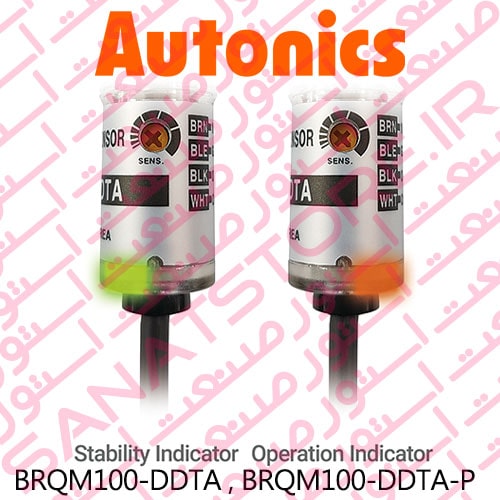

وضعیت سنسور را بررسی نمایید : کاربران به راحتی می توانند وضعیت کارکرد سنسور را از طریق چراغ های انتهای سنسور مشاهده نمایند.

درجه حفاظتی IP67  و IP69K مطابق با استاندارد IEC : درجه حفاظتی IP67 اجازه می دهد تا سنسور عملکرد پایدار و بدون خطا حتی در محیط های مرطوب یا گرد و غبار را دارا باشد. مدل های IP69K همچنین در محیط های آب و گرد و غبار با فشار زیاد و دمای بالا قابل استفاده هستند.

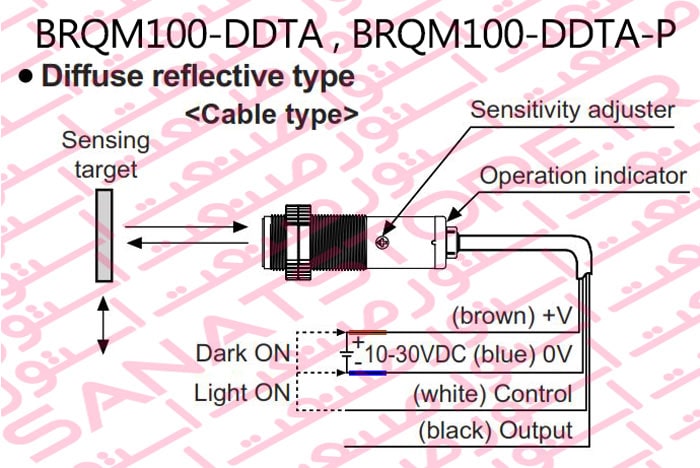

راهنمای نصب سنسورهای نوری استوانه ای یکطرفه آتونیکس Autonics سری BRQM :
