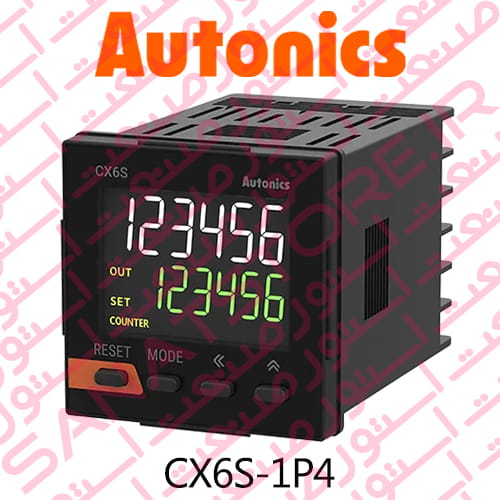

شمارنده دیجیتال آتونیکس Autonics مدل CX6S-1P4 :

مشخصات فنی شمارنده دیجیتال آتونیکس Autonics مدل CX6S-1P4 :

نوع شمارنده : شمارنده / تایمر تمام دیجیتال قابل برنامه ریزی

شکل شمارنده : مکعب مربع

ابعاد بدنه : 48 × 48 × 70.5 میلی ‌متر

نوع نمایشگر : LCD سون سگمنتی 6 رقمی با کاراکترهای سفید و سبز خوانا

متد شمارش : مد صعودی (Count Up) ، مد نزولی (Count Down) ، مد صعودی و نزولی 6 رقم (Up-Down)

0.00001to99999.9

متد تایمر: مد صعودی، مد نزولی

0.001sec to 99999.9 hour

عملکرد خروجی : تأخیر در روشن شدن با سیگنال ورودی ، تأخیر در روشن شدن با وصل برق ، تأخیر در روشن و خاموش شدن

SIGNAL ON DELAY , POWER ON DELAY , ON-OFF DELAY

عملکرد زمان : شروع با وصل برق دستگاه ، شروع با سیگنال ورودی

POWER ON START , SIGNAL ON START

منبع تغذیه :

 100-240VAC~ 50/60Hz

منبع تغذیه خارجی : حداکثر ولتاژ 12 ولت DC با تلورانس ولتاژ 10%± ، حداکثر جریان قابل تأمین: 100 میلی‌آمپر

(دستگاه یک خروجی تغذیه کمکی داخلی دارد که می ‌تواند برای تغذیه سنسورهای NPN/PNP استفاده شود.)

نوع سیگنال ورودی : ورودی بدون ولتاژ (NPN) / ورودی ولتاژ (PNP) – قابل انتخاب از طریق پارامتر

حداکثر سرعت شمارش : 5 کیلو هرتز – قابل انتخاب بین : 1cps / 30 cps / 1 kcps / 5 kcps

خروجی کنترلی : رله – از پیش تنظیم شده تک مرحله ای SPDT (1c)

نوع رله خروجی کنترلی : یک عدد کنتاکت نرمال باز Normally Open) (N.O)) یا نرمال بسته (N.C) (Normally Close)

ظرفیت کنتاکت خروجی :

  30VDC = 3A , 250VAC = 3A

حالت نمایش تعداد کل : نمایش تعداد فعلی و تعداد تجمعی به طور همزمان

زمان رله خروجی ضربه ای : 0.01 ثانیه الی 99.99 ثانیه

خروجی ترانزیستوری NPN : ندارد

خروجی شبکه ارتباطی مد باس RS485 : ندارد

حداقل پهنای سیگنال : 1 میلی ‌ثانیه / 20 میلی ‌ثانیه (یعنی حداقل مدت زمانی که سیگنال ورودی باید در حالت ON یا OFF باقی بماند تا دستگاه بتواند آن را به ‌درستی تشخیص دهد.)

حفاظت از حافظه :  دارد – تقریباً ۱۰ سال (مجهز به حافظه داخلی مستحکم جهت حفظ و ذخیره اطلاعات شمارش ‌شده تا ۱۰ سال ، حتی در صورت قطع ناگهانی برق کارگاه.

محدوده شمارش شمارنده : 99999- تا 999999

مقیاس شمارنده : نقطه اعشار تا 5 رقم

قابلیت نور پس زمینه : ندارد

دکمه ریست : دارد

نوع اتصال : ترمینال

نوع ترمینال : ترمینال پیچی

قابلیت ضریب : Scale دارد ( قابلیت تغییر ضریب Scale : جهت نمایش پارامترهای فیزیکی مثل طول ، زاویه ، فشار ، حرارت ، رطوبت ، درصد و . . . ) قابلیت شمارش پالس های ورودی با اعمال ضریب اعشاری

درجه حفاظتی : IP50 (پنل جلویی)

شرایط محیطی : این شمارنده در محیطی با بازه دمایی 10- تا 55 درجه سانتی ‌گراد با درصد رطوبت 35 تا 85 % به‌ خوبی عمل می‌ کند.

معرفی شمارنده / تایمر های دیجیتال آتونیکس Autonics سری CX :

شمارنده / تایمرهای دیجیتال آتونیکس Autonics سری CX دارای نمایشگرهای LCD با کاراکترهای سفید PV هستند که به راحتی قابل خواندن هستند. نمایشگر 11 قسمتی می‌تواند کاراکترهای الفبایی-عددی مختلفی را برای خواندن آسان ‌تر وضعیت نمایش دهد. کاربران می‌توانند بسته به نیاز، بین حالت‌های شمارنده و تایمر جابجا شوند تا کاربرد انعطاف ‌پذیری داشته باشند. اندازه جمع و جور 64.5 میلی‌متری با طول عقب، امکان نصب انعطاف ‌پذیر در فضاهای محدود را فراهم می‌کند. این واحدها در انواع ورودی ولتاژ قابل انتخاب (PNP) / ورودی بدون ولتاژ (NPN) و انواع ورودی ولتاژ جهانی موجود هستند.

ویژگی‌های اصلی شمارنده / تایمر های دیجیتال آتونیکس Autonics سری CX :

ویژگی‌های مشترک :

صفحه نمایش LCD با کاراکترهای سفید خوانا برای PV

(LCD روشن و قابل خواندن با قابلیت حذف صفرهای پیشرو برای نمایش حرفه‌ای و دقیق مقادیر شمارش.)

نوع ورودی: ورودی ولتاژ (PNP) / ورودی بدون ولتاژ (NPN) قابل انتخاب (از طریق تنظیم پارامتر)، نوع ورودی ولتاژ جهانی موجود است. (پشتیبانی همزمان از ورودی‌های PNP و NPN، مناسب برای انواع سنسورهای صنعتی.)

زمان خروجی یک مرحله‌ای: 0.01 تا 99.99 ثانیه (با فواصل 0.01 ثانیه)

اندازه جمع و جور طول عقب (64.5 میلی‌متر)

عملکرد های شمارنده :

محدوده تنظیم مقدار پیش مقیاس: 0.00001 تا 99999.9

حالت‌های ورودی/خروجی مختلف (11 حالت ورودی، 11 حالت خروجی)

عملکرد تنظیم نقطه شروع

حالت نمایش تعداد کل: نمایش تعداد جریان و تعداد کل به طور همزمان

پشتیبانی از شمارش بالا (Count Up)، شمارش پایین (Count Down) و شمارش ترکیبی (Up-Down) با دقت بسیار بالا.

عملکرد های تایمر :

حالت‌های خروجی مختلف (15 حالت خروجی)

محدوده تنظیم زمان: 0.001 ثانیه تا 99999.9 ساعت

زمان خروجی را روی ویژگی 0 تنظیم کنید.

اجرای تأخیر در وصل (On-delay)، تأخیر در قطع (Off-delay) و تایمینگ دوره‌ای برای کنترل دقیق تجهیزات.

عملکرد های شمارنده + تایمر :

سری CX عملکردهای شمارنده و تایمر را ادغام می‌کند و امکان عملکرد انعطاف ‌پذیر را بسته به نیازهای کاربردی فراهم می‌کند.

صفحه نمایش LCD با حروف خوانا

صفحه نمایش LCD از زوایای دید مختلف، وضوح بالایی دارد و وضعیت را واضح ‌تر نشان می‌دهد.

انتخاب نوع ورودی NPN/PNP از طریق تنظیمات پارامتر

کاربران می‌توانند از طریق تنظیمات پارامتر، بین انواع ورودی NPN یا PNP جابجا شوند که انعطاف‌پذیری بیشتری را برای کاربران فراهم می‌کند.

محدوده وسیع تنظیم مقدار پیش مقیاس :

محدوده مقدار پیش مقیاس را می‌توان از 0.00001 تا 99999.9 تنظیم کرد، برای کاربردهایی که نیاز به کنترل دقیق دارند.

طراحی جمع و جور با طول عقب ۶۴.۵ میلی‌ متر :

اندازه طول عقب در مقایسه با مدل‌های شمارنده / تایمر مشابه از آتونیکس Autonics تا ۲۸٪ کاهش یافته است. اندازه طول عقب ۶۴.۵ میلی‌متری امکان نصب آسان در فضاهای محدود را فراهم می‌کند.

حالت نمایش تعداد کل (حالت شمارنده) :

حالت نمایش تعداد کل به شمارنده‌ها اجازه می‌دهد تا علاوه بر مقدار شمارش فعلی، مقدار شمارش کل را نیز نمایش دهند.

محدوده تنظیم زمان گسترده (حالت تایمر) :

تایمر را می‌توان از 0.001 ثانیه تا 99999.9 ساعت تنظیم کرد و امکان استفاده در محیط‌های متنوع را فراهم می‌کند.



حافظه غیر فرار داخلی : داده‌ها حتی پس از قطع برق تا سال‌ها حفظ می‌شوند، اطمینان بالایی در ثبت و نگهداری اطلاعات شمارش ایجاد می‌کند.



قابلیت تنظیم مقیاس و نقطه شروع شمارش : امکان شخصی‌سازی عملکرد دستگاه بر اساس نیازهای فرآیند صنعتی.

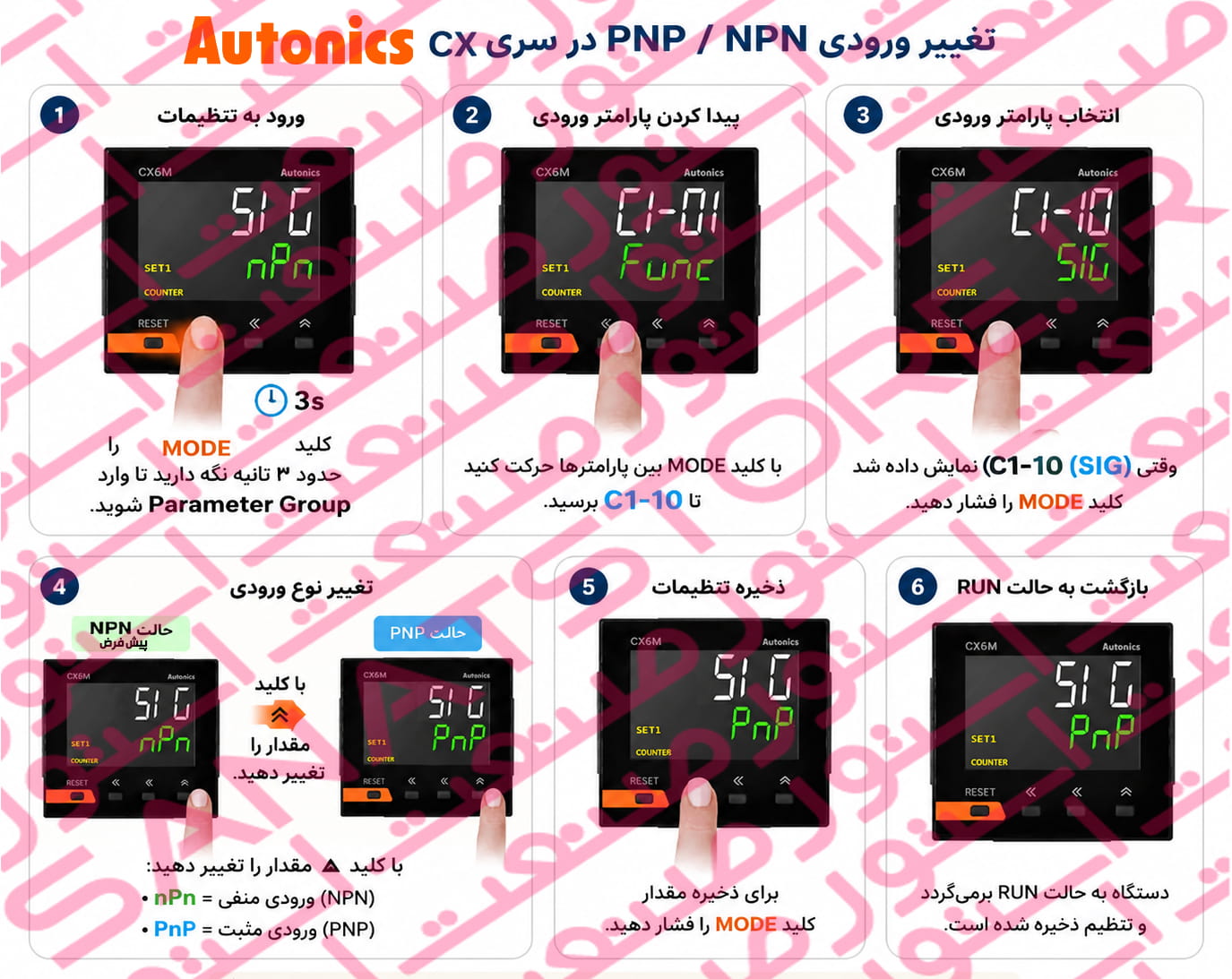

راهنمای تغییر نوع ورودی NPN یا PNP شمارنده دیجیتال آتونیکس Autonics سری CX از طریق تنظیمات پارامتر :

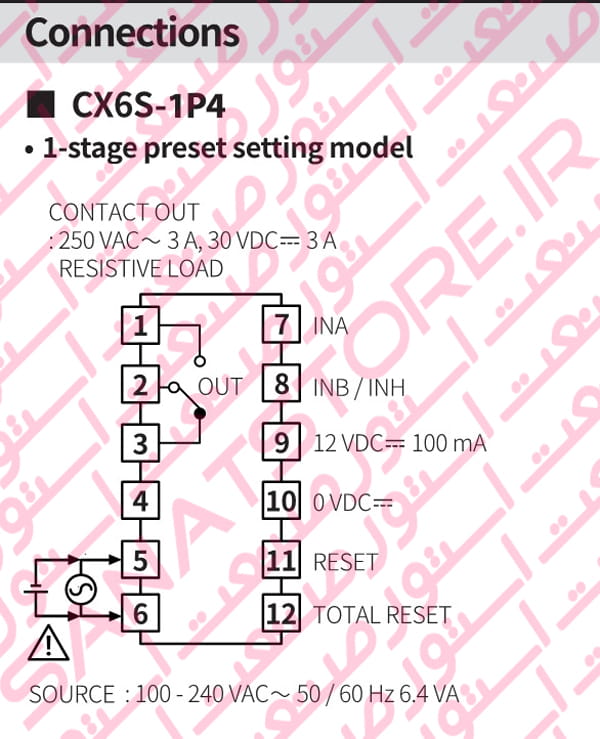

راهنمای نصب شمارنده دیجیتال آتونیکس Autonics مدل CX6S-1P4 :
