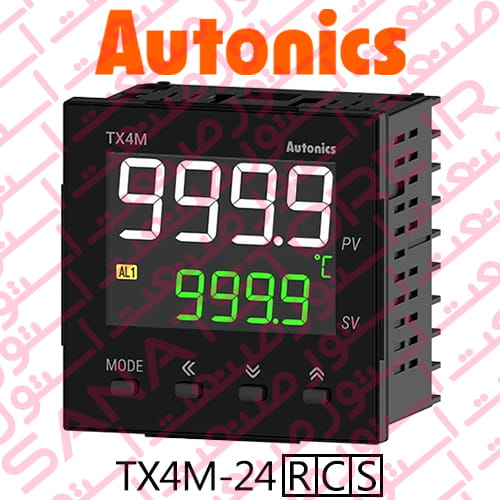

کنترلر دما آتونیکس Autonics مدل TX4M-24R :

مشخصات فنی کنترلر دما آتونیکس Autonics مدل TX4M-24R :

نوع کنترلر دما : کنترلر دما دیجیتال

شکل کنترلر دما : مکعب مربع

ابعاد : عرض 72 ، ارتفاع 72 میلی متر

نوع نمایشگر : LCD سون سگمنتی 11 قسمتی (سفید، سبز، زرد)

نوع کنترل : گرمایش یا سرمایش

متد کنترل : کنترل ON/OFF ، PID کنترل (تناسبی ، تناسبی انتگرالی ، تناسبی مشتق گیر ، تناسبی انتگرالی مشتق گیر)

ON/OFF, P, PI, PD, PID

منبع تغذیه :

100-240VAC 50/60Hz

توان مصرفی : ماکزیمم 8 ولت آمپر

نوع ورودی :

Thermocouple : K(CA) , J(IC) , T(CC) , R(PR) , S(PR) , L(IC)

RTD : DPT 100Ω, CU 50Ω

تعداد خروجی کنترلی : 1 خروجی

نوع خروجی کنترلی : خروجی رله

Relay : 250VAC~ 3A , 30VDC 3A , 1a

خروجی آلارم : خروجی آلارم 1 + خروجی آلارم 2

AL 1/2 : 250VAC~ 3A 1a

دوره تناوب نمونه برداری : 50 میلی ثانیه

هیسترزیس : قابل تنظیم از ۱ تا ۱۰۰ درجه سانتی‌گراد/فارنهایت (یا ۰٫۱ تا ۵۰٫۰ درجه سانتی‌گراد/فارنهایت) ، بسته به حالت تنظیم

باند تناسبی : قابل تنظیم از ۰٫۱ تا ۹۹۹٫۹ درجه سانتی‌گراد/فارنهایت

زمان انتگرالی : قابل تنظیم از ۰ تا ۹۹۹۹ ثانیه

زمان مشتقی : قابل تنظیم از ۰ تا ۹۹۹۹ ثانیه

دوره کنترل : قابل تنظیم از ۰٫۵ تا ۱۲۰٫۰ ثانیه

ریست دستی : قابل تنظیم از ۰٫۰ تا ۱۰۰٫۰ درصد

نوع عایق ‌بندی : عایق دوبل ؛ استقامت دی ‌الکتریک بین مدار اولیه و مدار ثانویه : ۳ کیلوولت (3KV)

مد ارتباطی : فاقد مد ارتباطی

دارای سنسور : خیر (* فروش به صورت جداگانه)

دکمه ریست : ندارد (ریست دستی)

نوع اتصال : ترمینال

نوع ترمینال : ترمینال پیچی

درجه حفاظتی : IP50 (فقط پنل جلو، استانداردهای IEC) CE , UKCA , cULus LISTED , KC , RoHS , EAC

شرایط محیطی : این کنترلر دما در محیطی با بازه دمایی 10- تا 50 درجه سانتی ‌گراد با درصد رطوبت 35 تا 85 % به‌ خوبی عمل می‌ کند.

معرفی کنترلر های دما آتونیکس Autonics سری TX :

کنترل‌ کننده‌های دمای PID سری TX با نمایشگر LCD

کنترل ‌کننده‌ های دمای PID آتونیکس Autonics سری TX با دقت بالای کنترل دما، چرخه نمونه‌ برداری سریع ۵۰ میلی‌ ثانیه‌ای و دقت نمایش ۰٫۳٪± ، عملکردی سریع و پایدار ارائه می‌ دهند. این کنترل ‌کننده‌ ها دارای نمایشگر LCD با ارقام بزرگ و سفید برای نمایش مقدار فرآیند (PV) و نمایشگر ۱۱ سگمنتی هستند که خوانایی بسیار بالایی را فراهم می‌کنند. همچنین، این سری در ابعاد و مدل‌های متنوع عرضه می ‌شود تا کاربران بتوانند متناسب با فضای نصب و نیاز کاربردی خود، مناسب‌ترین مدل را انتخاب کنند.

ویژگی‌های اصلی کنترلر های دما آتونیکس Autonics سری TX :

چرخه نمونه ‌برداری پرسرعت ۵۰ میلی‌ ثانیه‌ای با دقت نمایش ۰٫۳٪±

نمایشگر LCD بزرگ با ارقام سفید و خوانا برای نمایش مقدار فرآیند (PV)

امکان تغییر نوع خروجی بین خروجی جریان (Current Output) و خروجی درایو SSR



گزینه‌های کنترل برای خروجی درایو SSR (عملکرد SSRP) شامل :

کنترل روشن/خاموش (ON/OFF)

کنترل سیکل (Cycle Control)

کنترل زاویه فاز (Phase Control)

مدل‌های مجهز به خروجی ارتباطی RS485 با پشتیبانی از پروتکل Modbus RTU

امکان تنظیم پارامترها از طریق رایانه با استفاده از ارتباط RS485 و نرم‌افزار DAQMaster (نرم‌افزار جامع مدیریت و پیکربندی تجهیزات)

عرضه در سه نوع سوکت ۱۱ پین، ترمینال پیچی و ترمینال بدون پیچ

کاور محافظ ترمینال به‌ صورت جداگانه عرضه می‌شود : R□A-COVER (مخصوص مدل‌های دارای ترمینال پیچی)

دید و خوانایی عالی :

نمایشگر LCD بزرگ با ارقام سفید 15.3 میلی‌ متری برای نمایش مقدار فرآیند (PV) و نمایشگر ۱۱ سگمنتی، دید و خوانایی بسیار بالایی را فراهم می‌کند.

ارتفاع ارقام PV در مدل‌های مختلف :

TX4N: 8.01mm , TX4S: 14mm , TX4M: 17.3mm , TX4W: 17.07mm , TX4H: 15.8mm , TX4L: 26.8mm

نمونه ‌برداری پرسرعت ۵۰ میلی ‌ثانیه‌ای :

نرخ نمونه ‌برداری ۵۰ میلی‌ ثانیه‌ای، کنترل دقیق دما را در کاربرد هایی که به سرعت پاسخ ‌دهی بالا نیاز دارند، امکان ‌پذیر می‌سازد.

ابعاد متنوع :

این سری در ابعاد مختلف عرضه می ‌شود تا کاربران بتوانند متناسب با شرایط نصب و نیازهای کاربردی، مناسب‌ترین مدل را انتخاب کنند.

طراحی فشرده (Compact Size) :

با کاهش ۳۰ درصدی عمق دستگاه نسبت به مدل‌های هم‌ اندازه ، فضای مورد نیاز برای نصب به حداقل رسیده است.

استثنا: این ویژگی شامل مدل‌های TX4N، TX4S-L، TX4SP و TX4H-L نمی‌شود.

امکان انتخاب بین خروجی جریان و خروجی درایو SSR :

کاربران می‌توانند از طریق تنظیم پارامترها، نوع خروجی را در یک دستگاه بین خروجی جریان (Current Output) و خروجی درایو SSR انتخاب کنند.

گزینه‌های کنترل خروجی درایو SSR (عملکرد SSRP) :

با استفاده از خروجی استاندارد درایو SSR، کاربران می‌توانند یکی از روش‌های کنترل روشن/خاموش (ON/OFF)، کنترل سیکلی (Cycle Control) یا کنترل زاویه فاز (Phase Control) را انتخاب کنند. این قابلیت، کنترل دقیق و پایدار را حتی در توان‌های پایین امکان‌پذیر می‌سازد.

انواع مختلف سیم‌ بندی :

سری TX از انواع سیم‌ بندی سوکت ۱۱ پین، ترمینالی پیچی و ترمینال بدون پیچ پشتیبانی می‌ کند. نوع سیم‌بندی بسته به مدل متفاوت است و مدل‌های بدون پیچ با فراهم کردن سیم‌ بندی آسان ‌تر، باعث کاهش زمان نصب و کارکرد می‌شوند.

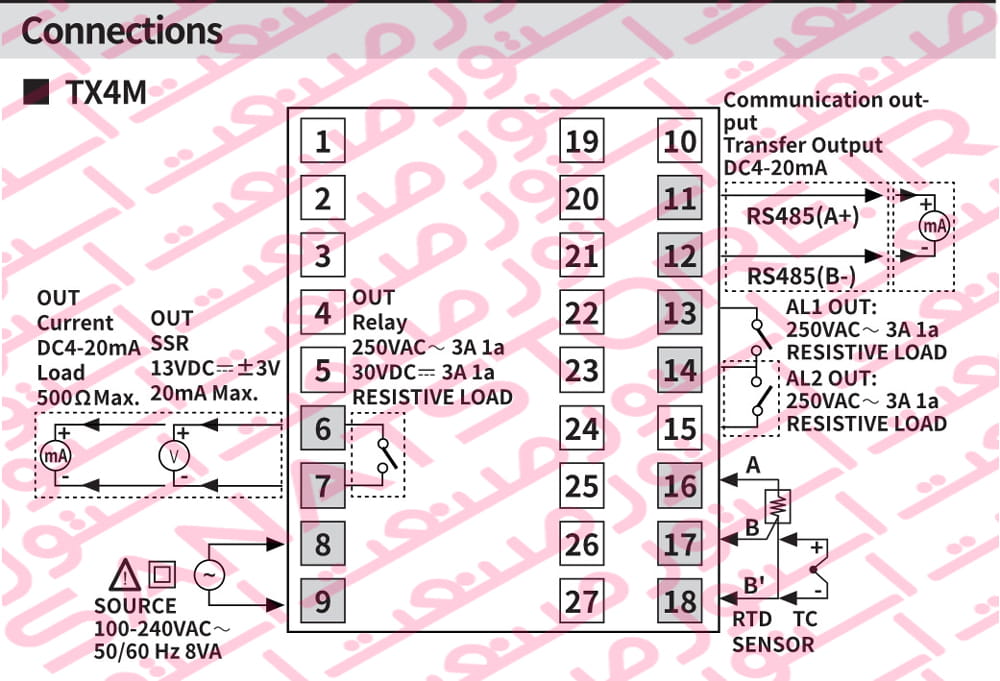

راهنمای نصب کنترلر دما آتونیکس Autonics مدل TX4M :
