کنترلر سنسور آتونیکس Autonics مدل PA10-W :

مشخصات فنی کنترلر سنسور آتونیکس Autonics مدل PA10-W :

نوع کنترلر سنسور : کنترلر 2 کانال

شکل کنترلر سنسور : مکعب مستطیل

ابعاد : عرض 38 ، ارتفاع  82 ، طول 76 میلی متر

: منبع تغذیه

100-240VAC 50/60 Hz

حداکثر توان مصرفی :

100VAC 50/60 Hz : Max 9VA

240VAC 50/60 Hz : Max 10VA

تعداد سنسور های قابل اتصال : 2 سنسور

تغذیه سنسور اکسترنال :

12VDC +-10%Approx 20mA

نوع ورودی : ورودی بدون ولـتاژ ، NPN

ورودی (IN2) (IN1) :

قابلیت انتخاب NORM/INV

عملکرد IN1 , IN2 , AND

خروجی :

خروجی کنتاکت : خروجی 1 ، خروجی 2 : (بار اهمی) 250VAC 3A

خروجی حالت جامد : ندارد

پاسخ زمانی :

ورودی : حداقل 2 میکروثانیه

خروجی کنتاکت رله : حداقل 10 میلی ثانیه

خروجی ترانزیستور : حداقل 0.5 میکروثانیه (در مد انکودر)

قابلیت تایمر : ندارد

نحوه نصب : قابل نصب روی ریل DIN و پنل

نوع اتصال : ترمینال

نوع ترمینال : ترمینال پیچی

نشانگر تغذیه : دارد

نشانگر خروجی : دارد ، OUT1 , OUT2

نشانگر ورودی سنسور : دارد ، IN1 , IN2

درجه حفاظتی : استاندارد IEC

شرایط محیطی : این کنترلر سنسور در محیطی با بازه دمایی 10- تا 55 درجه سانتی ‌گراد با درصد رطوبت 35 تا 85 % به‌ خوبی عمل می‌ کند.

معرفی کنترلر سنسور آتونیکس Autonics :

کنترلر سنسور (Sensor Controller) آتونیکس Autonics ورودی خود را از سنسور دریافت نموده ، آنرا برای ارائه اشکال مختلف مدار منطقی انتقال می دهد ودر نتیجه بصورت خروجی رله انتقال می دهد.

کنترلرهای سنسور آتونیکس Autonics به صورت گسترده ای در سیستم های کنترل صنعتی ، به منظور تنظیم و نگهداری مقدار خروجی در محدوده دلخواه در پروسه ها و فرایندهای مختلف استفاده و دو سری PA10 و PA12 ارائه می شوند.

معرفی کنترلر سنسور آتونیکس Autonics سری PA10 :

کنترلر سنسور آتونیکس Autonics سری PA10 دارای کارایی بالا در کنترل با مدهای عملکرد متنوع می باشد. سری PA10 پاسخ خروجی سریع داشته و قابل نصب روی ریل DIN و پنل می باشد. این سری در انواع کاربرد معمولی، 2 کانال و نوع کارایی بالا در دسترس می باشد.

ویژگی های اصلی کنترلر سنسور آتونیکس Autonics سری PA10 :

انتخاب 13 نوع مد عملکرد متنوع با استفاده از دیپ سوییچ

ورودی با پاسخ سرعت بالا

مد فلیپ فلاپ به منظور کنترل سطح

دستگاه مولتی فانکشن با مد تایمر

قابل نصب روی پنل و ریل DIN

رنج گسترده منبع تغذیه

(100-240VAC 50/60 Hz)

نکات مفید هنگام نصب کنترلر سنسور :

کابل سنسور از ورودی سنسور تا کنترلر باید کوتاه باشد.

برای خط ورودی سیگنال و خط تغذیه از مسیر مجزا استفاده شود.

در صورت نیاز به اضافه کردن طول خط سیگنال از کابل شیلد دار استفاده کنید.

در صورت نیاز به نصب بیش از دو کنترلر سنسور آتونیکس Autonics باید بیش از 10 میلی متر بین آنها فاصله باشد. این فاصله باعث بهبود تهویه می‌گردد.

پیش از نصب و برداشتن دستگاه باید تغذیه آن قطع شود.

به منظور حفاظت از قطعات داخلی در برابر حرارت، تهویه مناسب باید در نظر گرفته شود.

از نصب کنترلر سنسور در محیط های دارای غبار، بخار، گازهای خورنده و آب خودداری شود.

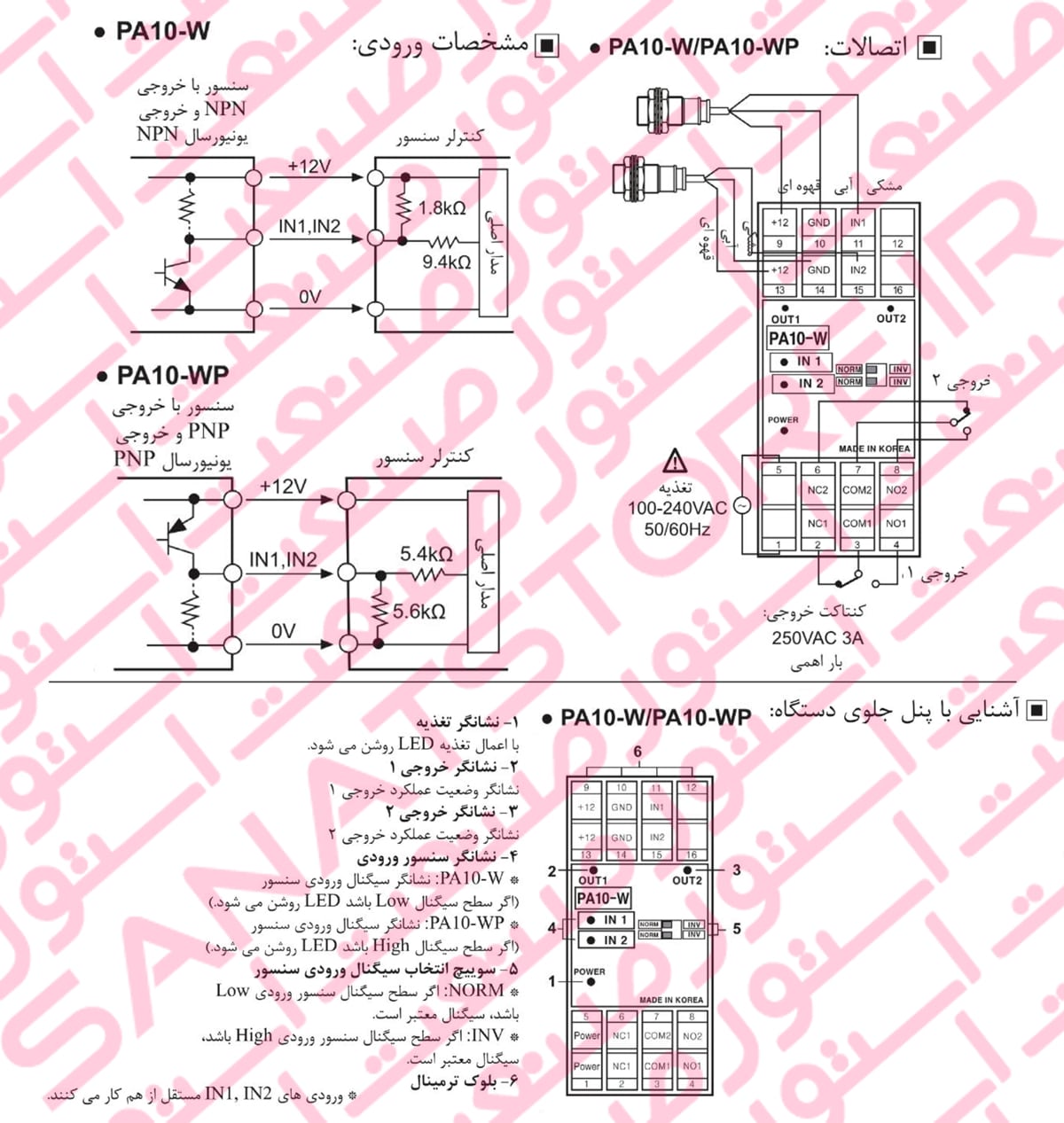

راهنمای نصب کنترلر سنسور آتونیکس Autonics مدل PA10-W :
