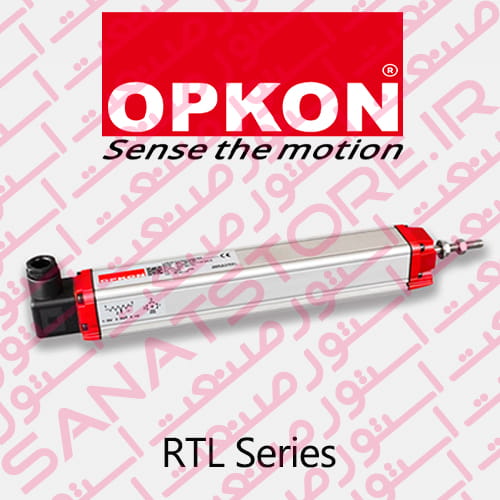

خط کش مقاومتی (اهمی) اپکون OPKON سری RTL :

OPKON Long Stroke Linear Potentiometer Standard RTL Series



مشخصات فنی خط کش مقاومتی (اهمی) اپکون OPKON سری RTL :

سری RTL : خط ‌کش اهمی موقعیت ‌سنج کورس بلند

نوع انکودر خطی : پتانسیومتر خطی مقاومتی ، خط کش مقاومتی

کورس اندازه گیری : 30 تا 1000 میلی ‌متر

نوع خروجی : مقاومتی

مقادیر خروجی : 5 کیلو اهم یا 10 کیلو اهم یا 20 کیلو اهم

رزولوشن : بی نهایت وابسته به مدل

5kΩ : 30 … 600 mm

10kΩ : 650 … 1000 mm

طول عمر مکانیکی : 100 میلیون سیکل

میزان خطی بودن : 0.05٪±

تکرار پذیری : کمتر از 0.01 میلی متر

میزان مقاومت تقریبی : %20±

مقاومت تقریبی بار : 100 کیلو اهم بر دقیقه

مکان نمای توصیه شده : کمتر از 1µA میکرو آمپر

حداکثر ولتاژ مجاز : ماکزیمم 28 ولت DC

اتصال الکتریکی : CH1 پلاگ کانکتور4 پین (استاندارد)

سرعت جابجایی : کمتر از 5 متر بر ثانیه

ابعاد بدنه : 33X33 میلی متر

قطر میله : 6 میلی متر

جنس بدنه : آلومینیوم آنودایز شده

جنس میله : فولاد ضد زنگ

نحوه نصب : پایه های قابل تنظیم

درجه حفاظت : IP65

دمای کارکرد : 20- الی 80 درجه سانتیگراد

دمای نگهداری : 30- الی 90 درجه سانتیگراد



مدل‌های قابل سفارش خط کش مقاومتی (اهمی) اپکون OPKON سری RTL :

مدل ‌های سری RTL معمولاً بر اساس طول کورس (Stroke Length) و مقدار مقاومت خروجی نام ‌گذاری می‌شوند.

RTL-30-D-5K-CH1

RTL-50-D-5K-CH1

RTL-75-D-5K-CH1

RTL-100-D-5K-CH1

RTL-125-D-5K-CH1

RTL-130-D-5K-CH1

RTL-150-D-5K-CH1

RTL-175-D-5K-CH1

RTL-200-D-5K-CH1

RTL-225-D-5K-CH1

RTL-250-D-5K-CH1

RTL-275-D-5K-CH1

RTL-300-D-5K-CH1

RTL-325-D-5K-CH1

RTL-350-D-5K-CH1

RTL-375-D-5K-CH1

RTL-400-D-5K-CH1

RTL-450-D-5K-CH1

RTL-500-D-5K-CH1

RTL-550-D-5K-CH1

RTL-600-D-5K-CH1

RTL-650-D-10K-CH1

RTL-700-D-10K-CH1

RTL-750-D-10K-CH1

RTL-800-D-10K-CH1

RTL-850-D-10K-CH1

RTL-900-D-10K-CH1

RTL-1000-D-10K-CH1

نحوه نام‌ گذاری مدل‌های خط کش مقاومتی (اهمی) اپکون OPKON سری RTL :

* مثال : RTL-300-D-5K-CH1

که مفهوم آن :

RTL : سری

300 : کورس اندازه گیری 300 میلی متر

D : میزان خطی بودن 0.05٪± (Linearity)

5K : خروجی مقاومتی 5kΩ

CH1 : نوع اتصال / پلاگ کانکتور 4 پین (استاندارد)

جدول ابعاد مدل‌های خط کش مقاومتی (اهمی) اپکون OPKON سری RTL :



مدل RTL	کورس مفید (mm)	کورس مکانیکی (mm)	طول کل (mm)	مقاومت
RTL-30	30	34	172	5 kΩ
RTL-50	50	54	192	5 kΩ
RTL-75	75	79	217	5 kΩ
RTL-100	100	104	242	5 kΩ
RTL-125	125	129	267	5 kΩ
RTL-130	130	134	272	5 kΩ
RTL-150	150	154	292	5 kΩ
RTL-175	175	179	317	5 kΩ
RTL-200	200	204	342	5 kΩ
RTL-225	225	229	367	5 kΩ
RTL-250	250	254	392	5 kΩ
RTL-275	275	279	417	5 kΩ
RTL-300	300	304	442	5 kΩ
RTL-325	325	329	467	5 kΩ
RTL-350	350	354	492	5 kΩ
RTL-375	375	379	517	5 kΩ
RTL-400	400	404	542	5 kΩ
RTL-450	450	454	592	5 kΩ
RTL-500	500	504	642	5 kΩ
RTL-550	550	554	692	5 kΩ
RTL-600	600	604	742	5 kΩ
RTL-650	650	654	792	10 kΩ
RTL-700	700	704	842	10 kΩ
RTL-750	750	754	892	10 kΩ
RTL-800	800	804	942	10 kΩ
RTL-850	850	854	992	10 kΩ
RTL-900	900	904	1042	10 kΩ
RTL-1000	1000	1004	1142	10 kΩ



توضیح ستون‌ها :

کورس مفید (Usefull Stroke) : مسافتی که خط ‌کش در آن اندازه ‌گیری می‌کند.

کورس مکانیکی (Mechanical Stroke) : کورس مفید + کمی فاصله اضافه برای اطمینان عملکرد.

طول کل (Total Length) : طول بدنه از یک انتها تا انتهای دیگر.

مقاومت : مقدار اهم خروجی که براساس اندازه کورس تعیین می‌شود.
