کنترلر توان تک فاز آتونیکس Autonics مدل SPR1-235NNN :

مشخصات فنی کنترلر توان تک فاز آتونیکس Autonics مدل SPR1-235NNN :

نوع کنترلر توان : کنترلر توان حالت جامد

نوع فاز کنترل : تک فاز

ولتاژ نامی بار : 220 ولت AC

جریان نامی بار : 35 آمپر

ابعاد : عرض 55 ، ارتفاع 223 ، طول 196 میلی متر

ورودی های کنترلی :

• کنترل خودکار :

جریان 4 تا 20 میلی ‌آمپر DC

ولتاژ 1 تا 5 ولت DC (نوع ویژه)

ورودی کنتاکت روشن / خاموش (بدون ولتاژ)

ورودی پالس ولتاژ (5 تا 12 ولت DC، نوع ویژه)

• کنترل دستی :

تنظیم ‌کننده خارجی (پتانسیومتر 10 کیلو اهم)

تنظیم‌ کننده داخلی (محدود کننده خروجی)

ولتاژ تغذیه : 100 تا 240 ولت AC ، فرکانس 60/50 هرتز

حداقل جریان بار : 1 آمپر

محدوده مجاز ولتاژ : 90 تا 110٪ ولتاژ نامی

توان مصرفی : حداکثر 7VA

نوع نمایش : LED سون‌ سگمنت 3 رقمی

نوع نشانگرها :

• نشانگر عملکرد / حالت دستی : LED سبز
• نشانگر آلارم / خروجی / واحد (V, A) : LED قرمز

روش کنترل :

• کنترل فازی : حالت کنترل عادی
• کنترل سیکلی : حالت سیکل ثابت و سیکل متغیر
• کنترل روشن / خاموش (ON/OFF)

نوع بار قابل استفاده :

• کنترل فاز و ON/OFF : بار مقاومتی و القایی
• کنترل سیکلی : بار مقاومتی

ورودی‌های دیجیتال : RUN/STOP ، AUTO/MANU ، RESET

خروجی آلارم :

 کنتاکت 1C (بار مقاومتی) , 250VAC~ 3A , 30VDC 3A

محدوده خروجی :

• کنترل فازی : 0 تا 98٪
• کنترل سیکلی : 0 تا 100٪
• کنترل (ON/OFF) : 0 تا 100٪

دقت خروجی :

• کنترل عادی : 10٪ ± فول ‌اسکیل ولتاژ بار نامی

نوع تنظیم :

• از طریق کلیدهای جلویی دستگاه
• از طریق سیستم ارتباطی RS485

توابع :

محدودیت خروجی ، انتخاب AUTO/MAN ، انتخاب روش کنترل ، ریست ، شروع نرم (Soft Start) ، افزایش/کاهش نرم، محدودیت بالا / پایین خروجی ، اصلاح ورودی ، اصلاح شیب ورودی ، مانیتورینگ (ورودی کنترل، ولتاژ/جریان/توان/مقاومت بار، فرکانس منبع تغذیه)

آلارم ‌ها :

اضافه جریان، اضافه ولتاژ، قطع فیوز، خطای SCR، قطع هیتر، افزایش دمای هیت ‌سینک

روش خنک‌ کاری : طبیعی (بدون فن)

مقاومت عایقی : 200MΩ≤

استقامت دی ‌الکتریک : 2000VAC به مدت 1 دقیقه

جریان نشتی خروجی : 10mArms≥

ایمنی نویز :2kV ± نویز موج مربعی (پالس 1 میکروثانیه)

حفاظت از حافظه : دارد ، حدود 10 سال (حافظه غیر فرّار)

لرزش : 0.75mm در فرکانس 5 تا 55Hz در محورهای X,Y,Z به مدت 2 ساعت

لرزش خطا : 0.5mm در همان شرایط به مدت 10 دقیقه

نوع اتصال : کانکتوری

نوع کانکتور : کانکتور 11 پین (سوکتی / پلاگینی)

لوازم جانبی : کانکتور 11 پین

نوع ترمینال : ترمینال پیچی

کاور محافظ ترمینال : دارد

درجه حفاظتی : استاندارد CE / RoHS /UKCA / EAC

وزن : حدود 1.6 کیلوگرم (حدود 1.3 کیلوگرم در برخی نسخه‌ها)

شرایط محیطی : این کنترلر توان در محیطی با بازه دمایی 10- تا 55 درجه سانتی ‌گراد با درصد رطوبت 35 تا 85 % به‌ خوبی عمل می‌ کند.

کنترل ‌کننده‌ های توان تک ‌فاز باریک آتونیکس Autonics سری SPR1 :

کنترل ‌کننده‌ های توان تک ‌فاز باریک آتونیکس Autonics سری SPR1 به دلیل طراحی باریک خود با عرض تنها ۵۵ میلی‌متر، برای نصب در فضاهای محدود ایده‌آل هستند. نمایشگر LED امکان پایش لحظه ‌ای پارامترهایی مانند ورودی کنترل، ولتاژ بار، جریان بار، توان بار، مقاومت بار و دمای هیت ‌سینک را فراهم می‌کند.

این کنترل‌ کننده‌ها از کنترل زاویه فاز (Phase Control) ، کنترل سیکلی (Cycle Control) و کنترل روشن / خاموش (ON/OFF Control) پشتیبانی می‌کنند.

همچنین، قابلیت کنترل با فیدبک شامل جریان ثابت (Constant Current) ، ولتاژ ثابت (Constant Voltage) و توان ثابت (Constant Power) نیز برای دستیابی به کنترل دقیق، پایدار و قابل اطمینان توان در دسترس است.



ویژگی‌های اصلی کنترل ‌کننده‌ های توان تک ‌فاز باریک آتونیکس Autonics سری SPR1 :

طراحی باریک، مدرن و زیبا

نمایشگر LED برای پایش لحظه ‌ای ورودی کنترل، ولتاژ بار، جریان بار، توان بار، مقاومت بار و دمای هیت‌ سینک



کنترل پایدار و دقیق با استفاده از کنترل فیدبک شامل :

جریان ثابت (Constant Current)

ولتاژ ثابت (Constant Voltage)

توان ثابت (Constant Power)



ارائه مدل‌های مجهز به رابط ارتباطی RS485 با پروتکل Modbus RTU :

امکان پیکربندی و تنظیم پارامترها از طریق رایانه با استفاده از ارتباط RS485 و نرم ‌افزار رایگان DAQMaster



مجهز به قابلیت‌ های متنوع هشدار (خروجی آلارم) شامل :

اضافه ‌جریان (Overcurrent)

اضافه ‌ولتاژ (Overvoltage)

قطع شدن هیتر (Heater Disconnection)

سوختن فیوز (Fuse Break)

افزایش بیش از حد دمای هیت ‌سینک (Heat-sink Overheat)

خطای دیود / تریستور SCR (Diode/SCR Error)

نصب آسان با استفاده از براکت‌ های نصب

تعویض آسان فیوز و سهولت در نگهداری و سرویس

استفاده از تریستور (SCR) با عملکرد بالا ساخت IXYS

طراحی باریک با عرض تنها ۵۵ میلی ‌متر :

کنترل ‌کننده‌ های توان سری SPR1 با طراحی فوق‌ باریک و عرض تنها ۵۵ میلی‌متر، در مقایسه با محصولات مشابه سایر برندها حدود ۵۰ درصد باریک ‌تر هستند. این ویژگی باعث می‌شود نصب و راه‌اندازی آن‌ها در فضاهای محدود و تابلوهای برق با فضای کم بسیار آسان‌تر و انعطاف‌پذیرتر باشد.

نمایشگر LED با وضوح بالا :

نمایشگر LED از نوع ۷ سگمنت سه ‌رقمی (3Digit, 7Segment) امکان نمایش و پایش لحظه‌ ای اطلاعات مهم عملکرد دستگاه را بدون نیاز به اتصال نمایشگر خارجی فراهم می‌کند. از طریق این نمایشگر می‌توان پارامترهای زیر را به ‌صورت آنی مشاهده کرد:

ورودی کنترل (Control Input)

ولتاژ بار (Load Voltage)

جریان بار (Load Current)

توان بار (Load Power)

مقاومت بار (Load Resistance)

دمای هیت ‌سینک (Heat-sink Temperature)

این قابلیت، فرآیند نظارت، عیب‌یابی و تنظیم عملکرد کنترل ‌کننده توان را ساده ‌تر و سریع‌ تر می‌کند.

قابلیت کنترل فیدبک (Feedback Control) :

کنترل ‌کننده‌های توان سری SPR1 از روش‌های کنترل سیکلی (Cycle Control) ، کنترل زاویه فاز (Phase Control) و کنترل روشن / خاموش (ON/OFF Control) پشتیبانی می‌کنند. همچنین، این تجهیزات به‌صورت اختیاری از کنترل فیدبک در حالت‌های ولتاژ ثابت (Constant Voltage) ، جریان ثابت (Constant Current) و توان ثابت (Constant Power) با دقت خروجی ۳٪± بهره می‌برند.

این کنترل ‌کننده‌ها قابلیت کنترل انواع بارهای مقاومتی از جمله نیکروم (Nichrome) ، مولیبدن (Molybdenum) و کاربید سیلیسیم (Silicon Carbide – SiC) را دارند.

عملکردهای متنوع :

کنترل ‌کننده‌ های توان سری SPR1 به مجموعه‌ای از قابلیت ‌های کاربردی مجهز هستند که عملکرد ایمن‌ تر، حفاظت بهتر از بار و کنترل دقیق‌ تر توان را فراهم می‌کنند، از جمله :

Soft Start (راه‌اندازی نرم)

Soft Up/Down (افزایش و کاهش تدریجی توان)

Input Correction (اصلاح سیگنال ورودی)

Input Slope Correction (اصلاح شیب سیگنال ورودی)

این قابلیت‌ها باعث کاهش تنش‌های الکتریکی، افزایش طول عمر تجهیزات و بهبود کیفیت کنترل توان می‌شوند.

قابلیت‌های متنوع هشدار (Alarm Functions) :

در صورت بروز خطا، پیام خطا روی نمایشگر ظاهر شده و هم‌ زمان نشانگر هشدار (ALM) به ‌صورت چشمک‌ زن فعال می‌شود تا کاربر را از وضعیت غیرعادی مطلع کند.

خطاهای قابل تشخیص عبارت‌اند از :

خطای دیود / تریستور (SCR Error)

اضافه‌ جریان (Overcurrent)

اضافه ‌ولتاژ (Overvoltage)

سوختن فیوز (Fuse Break)

افزایش بیش از حد دمای هیت ‌سینک (Heat-sink Overheating)

قطع شدن هیتر (Heater Disconnection)

تعویض آسان فیوز :

فیوز به ‌کاررفته در کنترل ‌کننده ‌های توان سری SPR1 به ‌گونه ‌ای طراحی شده است که تنها با باز کردن چند پیچ به‌ سادگی قابل تعویض باشد. این طراحی، زمان تعمیر و نگهداری را کاهش داده و فرآیند سرویس دستگاه را سریع ‌تر و آسان‌تر می‌کند.



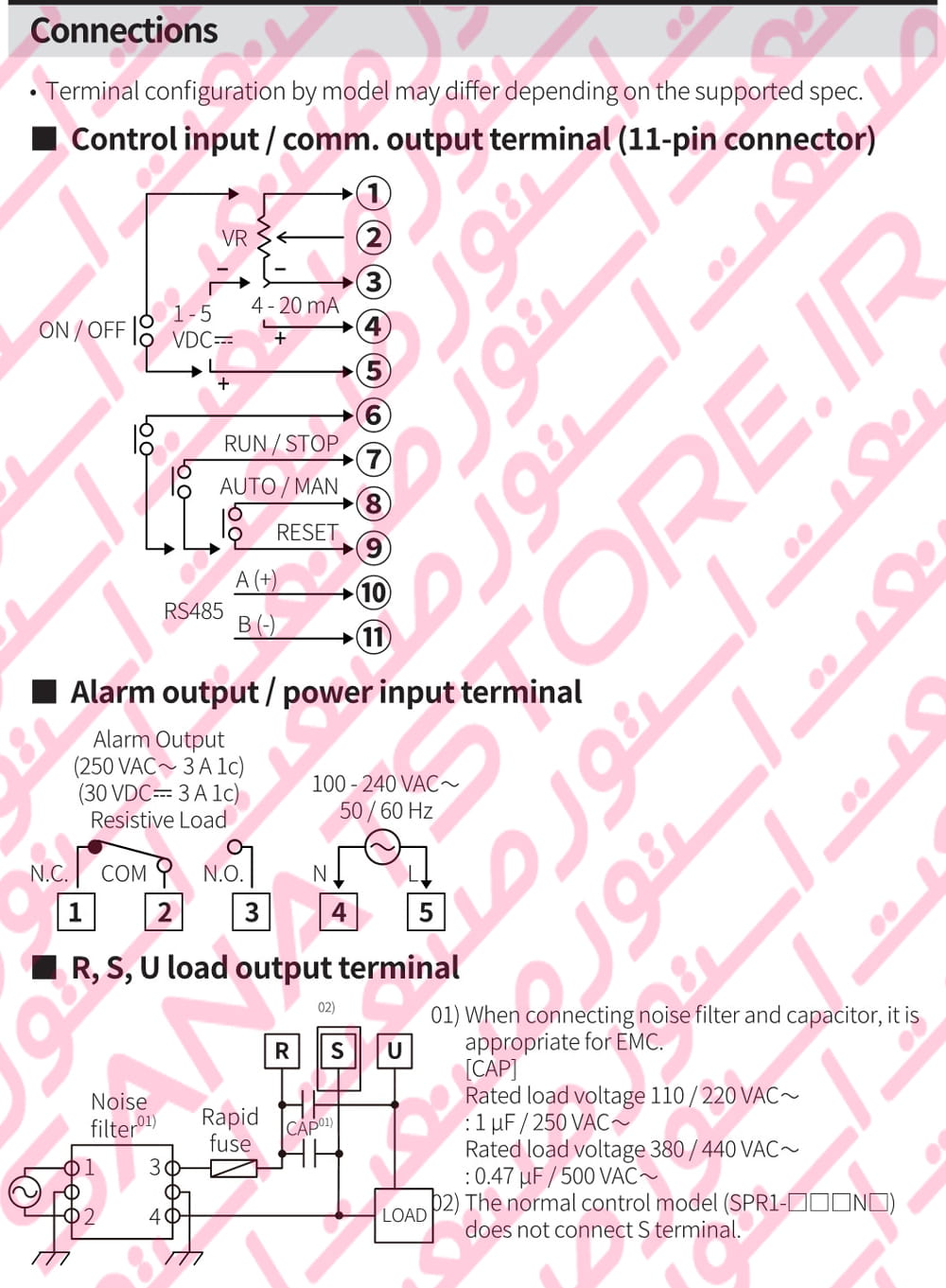

راهنمای نصب کنترلر توان تک ‌فاز آتونیکس Autonics سری SPR1 :
