ترانسدیوسر فشار (Pressure Transducer) چیست ؟

زمانی که یک مهندس اصطلاح ترانسدیوسر فشار را به کار می ‌برد، معمولا از این اصطلاح در زمینه ‌ی خاصی استفاده می ‌کند :

مثلا ممکن است این اصطلاح در مورد گروهی از المان‌های سنسور داخل یک سنسور به کار برده شود (همچون پل وتسون، گیجی که آن را نگه می‌دارد و دیافراگمی که به آن متصل است).

همچنین ممکن است اصطلاح ترانسدیوسر فشار در مورد کل یک سنسور به کار برده شود – اما بدون بزرگنمایی سیگنال. به عبارت دیگر، یک سنسور با خروجی میلی‌ولتی. این احتمالا از نظر فنی، دقیق‌ترین تعریف است – البته در اغلب مواقع، به این شکل استفاده نمی‌شود.

یا ممکن است این اصطلاح به جای «سنسور فشار» استفاده شود، به معنی کاملا کلی و جامع آن. در هنگام گفتگوی کلی و معمولی، اغلب به این معنا از این اصطلاح استفاده می‌شود. شاید پیچیده به نظر برسد، اما معمولا به سادگی می‌شود تشخیص داد که اصطلاح ترانسدیوسر فشار در چه زمینه‌ای مورد استفاده قرار گرفته است. به طور مثال، اگر موضوع در مورد انواع مختلف سنسورهای فشار باشد، منظور از اصطلاح «ترانسدیوسر فشار» احتمالا سنسوری بدون تقویت سیگنال است.

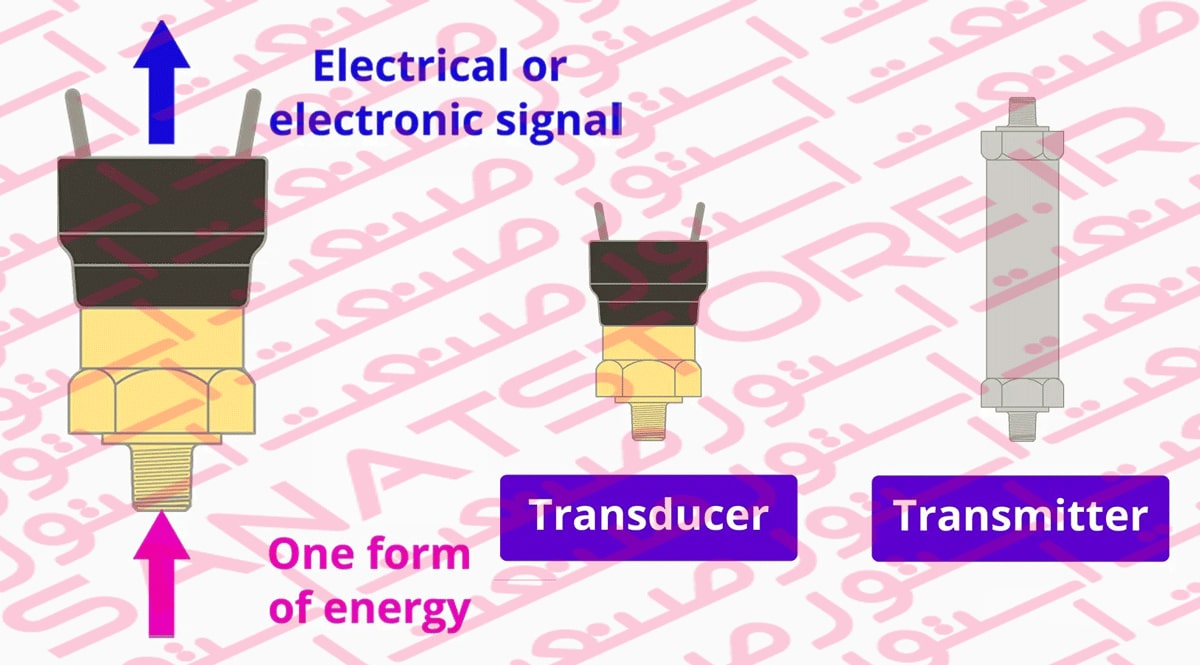

ترانسدیوسرهای فشار مانند سنسورهای فشار، ولتاژ خروجی را تولید می‌کنند که متناسب با تغییر فشار است. ترانسدیوسر در واقع یک المان اندازه ‌گیری است که با یک مدار کاندیشنر، برای جبران‌ سازی نوسانات دمایی و احتمالا یک تقویت‌ کننده، برای انتقال سیگنال به بیرون از منبع ترکیب می‌شود. توجه کنید که در بسیاری از کاربردها استفاده از یک ترانسدیوسر فشارِ دارای جبران ‌ساز دمایی، مزیت‌های بسیاری نسبت به پیاده‌ سازی جبران‌ ساز دمایی سفارشی بر روی یک المان اندازه‌گیری فشار دارد؛ زیرا ممکن است تست‌های مورد نیاز بسیار پیچیده و دشوار باشند.

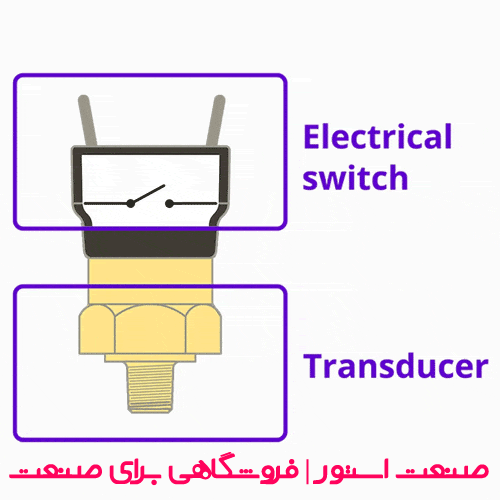

ترانسدیوسر فشار، یک تجهیز الکترومکانیکی است که مقادیر فشار را به یک سیگنال ولتاژی تبدیل می کند. این ولتاژ خروجی می تواند در حد چند میلی ولت یا چند ولت باشد.

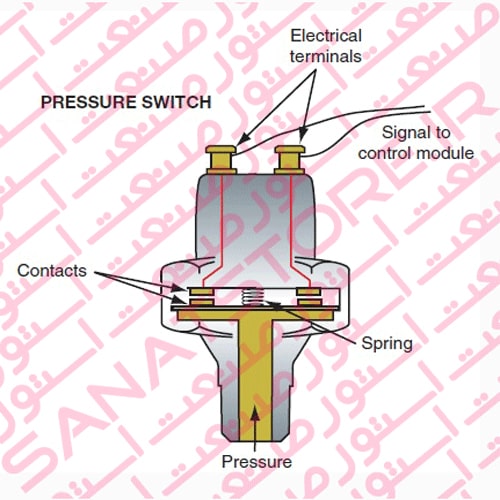

سوئیچ فشار ساده از کنتاکت ها برای تکمیل مدار الکتریکی استفاده می کند.

بنابراین به طور کلی ترانسدیوسرهای فشار به دو دسته تقسیم می شوند :

ترانسدیوسر فشار با خروجی میلی ولت

ترانسدیوسر فشار با خروجی ولتاژی
