انواع سنسورهای فشار از نظر نوع تکنولوژی های اندازه گیری کدامند ؟

1- اندازه گیری فشار توسط مانومتر ها Manometers :

مانومتر یک شاخه ای Single Leg Manometer

مانومتر دو شاخه ای V-Tube Manometer

مانومتر مورب Inclined Manometer

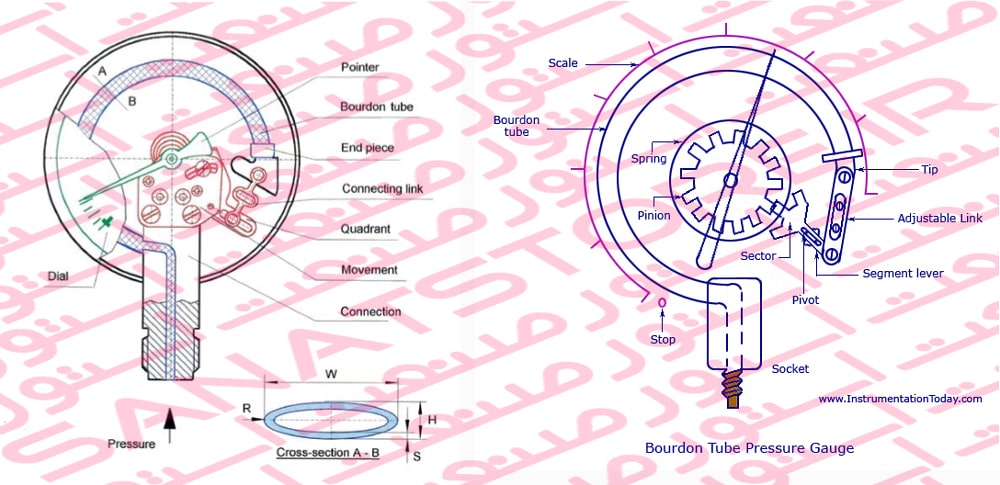

2- اندازه گیری فشار توسط فشار سنج های لوله بوردن Bourdon Tube :

لوله ی C شکل C-Tube –  ، لوله ی فانوسی Bellows Tube –  ، لوله ی حلقوی Helical Tube  ، لوله ی حلزونی Spiral Tube

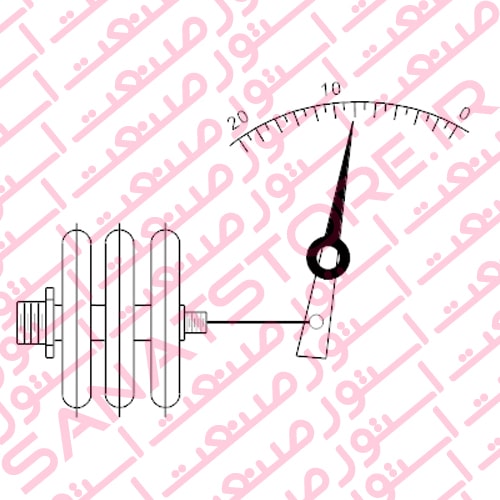

3- اندازه گیری فشار توسط کپسول – Capsule ، دیافراگم – Diaphragm :

دیافراگم معمولا از جنس فلزی استیل ساخته می شود و روی دیافراگم را به صورت موج دار می سازند تا در برابر نیرویی که به آن وارد می شود جابجایی داشته باشند . برای اندازه گیری فشار زیاد از دیافراگم کوچک و برای اندازه گیری فشار کم از دیافراگم بزرگ استفاده می شود .

کپسول از دو دیافراگم تشکیل شده است که محیط آن به هم وصل می شود که بین آنها از مایع تراکم ناپذیر پر می شود حساسیت کپسول بیشتر از دیافراگم است و به ازای فشار مشخص تغییرات طول کپسول معادل دو برابر یک دیافراگم با مشخصه مشابه می باشد.

4- اندازه گیرهای الکتریکی فشار Electrical Pressure Measurement :

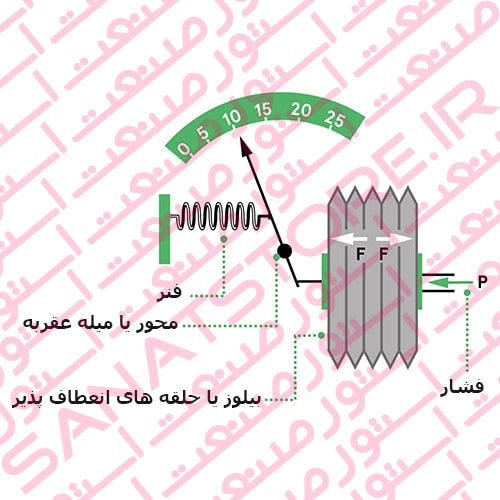

در این روش از یک بیلوز جهت تبدیل فشار پروسه به جاجایی استفاده می شود . بیلوز شبیه به بوق دو چرخه است که با افزایش فشار طول آن تغییر کرده و با جابجا شدن اهرم تنظیم مقاومت متغییر می شود و در نتیجه می توان مقاومت فشار را اندازه گیری نمود .

5- اندازه گیری فشار توسط استرین گیج ها Strain-Gages :

در سنسور فشار سنج نوع استرین‌گیج از فویل یا استرین‌گیج‌های سیلیکونی به صورت یک پل وتسون استفاده شده است. پل وتسون راهی برای تبدیل تغییر مقاومت به تغییر ولتاژ می باشد. استرین‌گیج به دیافراگمی متصل می باشد که زمانی که فشار اعمال می شود، دیافراگم هم منحرف می‌ گردد. در نتیجه این انحراف در مقاومت استرین‌گیج تغییر ایجاد می شود. در نهایت مدار پل وتسون سیگنال حاصل را اندازه‌گیری، تقویت و پردازش می‌ کند. نکته مهم اینجاست که در کاربردهای عملی تغییر مقاومت کاملا ناچیز می باشد و نویز و اغتشاش زیادی نیز وجود دارد.بنابراین نیاز به فیلترای الکترونیکی خاص برای رفع نویزها می باشد. بدین ترتیب خروجی مناسب (جریان یا ولتاژ) تولید می‌گردد.

6- اندازه گیری های ظرفیتی فشار Capacitive Pressure Measurement :

در این ترانسدیوسر از فاصله صفحات خازن برای سنجش فشار استفاده می شود در این روش توسط نوسان ساز تغییرات ظرفیت خازن تبدیل به تغییرات فشار می شود این نوع ترانسدیوسرها برای اندازه گیری فشار کم و معمولا برای آزمایشگاه استفاده می شود.

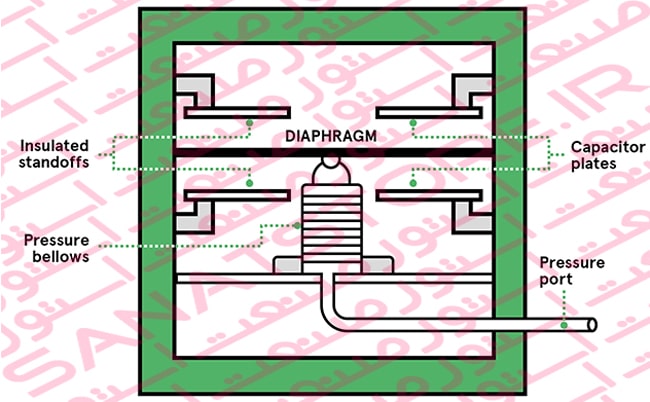

در حسگر فشار خازنی Capacitive pressure sensor ، دیافراگم یکی از صفحات خازن است. دیافراگم تحت فشار تغیر حالت می دهد و ظرفیت الکتریکی خازن را تغییر می دهد. این سنسورها سطح دقت و حساسیت بالایی ارائه می دهند و می توانند فشارهای پایین را در محدوده m bar اندازه گیری کنند. با این حال این سنسورها هنگام قرار گرفتن در معرض لرزش خوب کار نمی کنند به دلیل اینکه لرزش، اندازه گیری و سنجش آنها را متزلزل و ناپایدار می کند.

7- اندازه گیری های پیزوالکتریکی فشار Piezoelectrical Pressure Measurement :

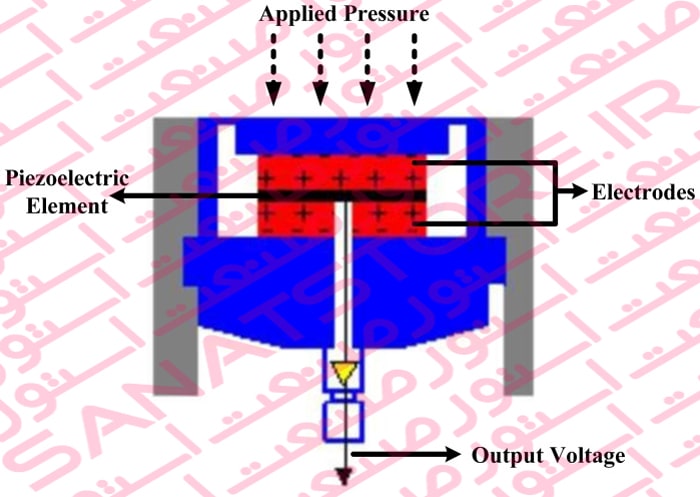

در پیزوالکتریک تغییرات فشار باعث تولید ولتاژ می شود. در حقیقت ضربات وارد شده باعث تولید ولتاژ می شود نمک راشل که در میکروفن های قدیمی استفاده می گردید خاصیت پیزوالکتریک دارد. کوارتس رایج ترین پیزوالکتریک می باشد. سنسورهای پیزوالکتریک بخاطر دقت بالا کاربردهای فراوانی دارند . ویژگی های عمده این سنسورها سختی ، سایز کوچک ، سرعت بالا و عدم نیاز به منبع تغذیه هستند با استفاده از سنسورهای پیزوالکتریک می توان سرعت و تغییرات شتاب را نیز اندازه گیری نمود .

در حسگر فشار پیزومقاومتی Piezoresistive pressure sensor ، فشار باعث اعمال نیرویی بر روی عنصر حسگر شده و منجر به تغییر در مقاومت آن می شود. سنسورهای فشار پیزومقاومتی حساسیت بالایی دارند، مستحکم هستند و همچنین مقاومت حرارتی بالایی دارند. اما سیگنال خروجی آنها ضعیف است.
