خط کش دیجیتال Digital Linear Scale چیست ؟

What Is A Digital Linear Scale ؟

خط کش دیجیتال Digital Linear Scale یا اینکودر خطی Linear Encoder ابزاری است که می تواند میزان جابجایی ( طول ) را با دقت میکرون (0.001 میلیمتر) اندازه گیری نموده و حاصل این اندازه گیری را بصورت سیگنال‌های الکترونیکی به دستگاههای کنترلی و یا نمایشگر خط کش دیجیتال ارسال نماید.

سیگنال‌های خروجی از خط ‌کش دیجیتال یا به نمایشگرها متصل می‌شوند تا در آن پردازش شده و مستقیما نمایش داده‌ شوند و یا اینکه وارد کنترلر‌ها شده و جهت تحلیل میزان جابجایی ، اندازه گیری سرعت و شتاب و … بکار می‌روند .

همواره جهت اتصال یک خط‌ کش به نمایشگر یا کنترلر بایستی به همخوانی مشخصات آنها توجه نمود . در بسیاری از نمایشگرها و کنترلر های جدید امکان معرفی برخی از مشخصات خط ‌کش فراهم شده ولی با این وجود بایستی آیتم های فوق مد نظر قرار گیرد .

در صنعت هرجا که بخواهیم میزان جابجایی (ابعاد قطعات) را با دقت میکرون اندازه بگیریم از خط کش دیجیتال Digital Linear Scale یا اینکودر خطی Linear Encoder استفاده می کنیم.

خط کش دیجیتال یک سنسور اندازه گیری است که میتواند میزان جابه جایی را با دقت میکرون به ما نمای بدهد.

استفاده از خط کش دیجیتال علاوه بر اینکه کیفیت و سرعت را افزایش می دهد سبب کاهش ضایعات شده و هزینه ها را کاهش می دهد و موجب بهبود بهره وری می گردد نصب خط کش دیجیتال ضمن بهبود بهره وری بهترین تبلیغ برای شماست.

اینکودر خطی LINEAR ENCODER درست ترین نام خط کش دیجیتال است . اینکودرها دو دسته هستند Rotary Encoder و Linear Encoder که اصطلاحا به آن خط کش دیجیتال می گوییم .

روتاری اینکودر Rotary Encoder ها نیز هم خانواده خط کش های دیجیتال هستند که میزان جابجایی دورانی را اندازه می گیرند.

.خط‌ کش‌های دیجیتال با طول‌های مختلف‌‌ (از چند‌ سانتی ‌متر تا حدود یکصد متر) و با تکنولوژی های مختلف (نوری ، مغناطیسی و…) و با ولتاژهای تغذیه متفاوت (5 ولت ، 12 ولت ، 24 ولت و …) و شکل موج های مختلف سیگنال خروجی (مربعی ، سینوسی و …) و شکل های مختلف فیزیکی عرضه می‌گردد که در ادامه به شرح آن می‌پردازیم.

اجزای خط کش دیجیتال کدامند ؟

معمولا خط کش های دیجیتال از دو قسمت تشکیل شده اند :

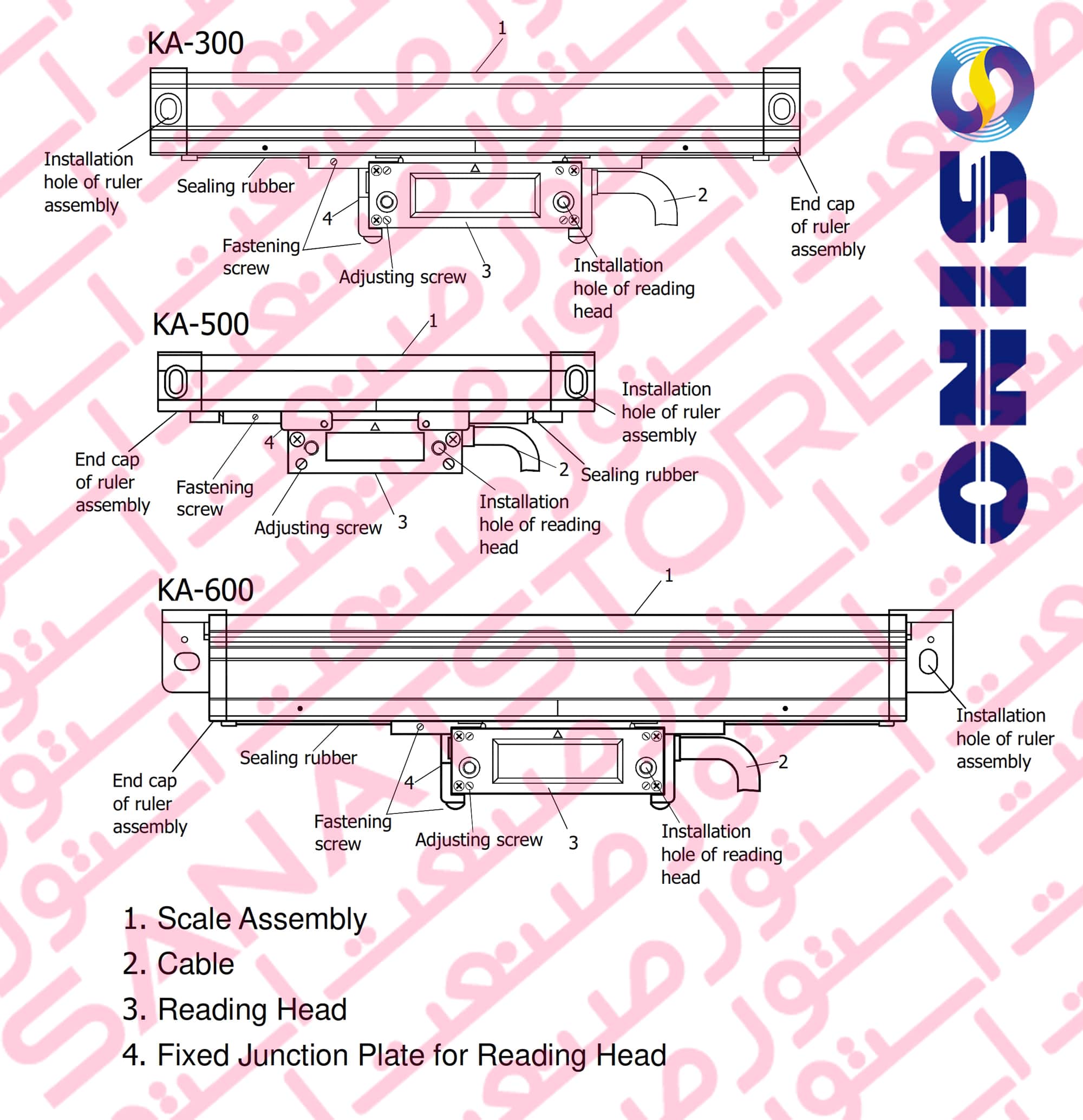

1- بدنه خط کش 2- هد یا سنسور خط کش 3- قطعه نگه دارنده هد خط کش 4- کابل

و هروقت بدنه نسبت به هد حرکت کند ما در خروجی سیگنال هایی خواهیم داشت.

سیگنال های خروجی از خط کش هم میتوانند به نمایشگر ها ، PLC ها ، CNC ها و به مدار های میکروکنترلری متصل شوند.

انواع تکنولوژی های ساخت خط کش دیجیتال کدامند ؟

امروزه برای اندازه‌گیری میزان جابه‌جایی ماشین‌های صنعتی از انواع خط کش‌های دیجیتالی استفاده می‌شود. این تجهیزات به دو نوع خط ‌کش نوری و خط ‌کش مغناطیسی تقسیم می‌شوند و قابلیت اندازه‌ گیری با دقت میکرون را دارند. همچنین این خط کش‌‎ها، می‌توانند اعداد را به صورت سیگنال‌های الکترونیکی بر روی نمایشگر یا کنترلر مخصوص خود انتقال دهند.

سیگنال‌های خروجی از این خط کش‌ها یا به صورت مستقیم به نمایشگر متصل و پردازش می‌شوند، سپس بر روی آن نمایش داده می‌شوند، یا اینکه ابتدا به یک کنترلر جهت تحلیل میزان جابه‌جایی، اندازه ‌گیری شتاب و سرعت و … متصل شده و سپس اعداد در نمایشگر نشان داده می‌شوند.

خط کش های دیجیتال با تکنولوژی های ساخت متنوعی تولید می گردد تکنولوژی ساخت نوری optic ، مغناطیسی magnetic و inductive از مرسومترین این تکنولوژی هاست .

روتاری اینکودر بهتراست یا خط کش دیجیتال ؟

برای تجهیز ماشین به سیستم دیجیتال می توانیم از دو نوع سیستم اندازه گیری استفاده کنیم روتاری اینکودر و خط کش دیجیتال ، در این بحث مزایا و معایب هرکدام را بررسی می کنیم .

مزیت خط کش دیجیتال Linear Encoder Scale چیست ؟

از آنجا که خط کش دیجیتال Linear Encoder Scale جابجایی واقعی ماشین را اندازه می گیرد بنابراین اندازه ها متاثر از لقی پیچ و مهره ، لقی محوری میل پیچ ، تغییر گام میل پیچ و… نخواهد بود هر کدام از عوامل فوق می تواند در هنگام استفاده از روتاری اینکودر خطا ایجاد نماید که در ادامه بررسی خواهیم کرد .البته این بدان معنی نیست که استفاده از روتاری اینکودر ها مقدور نیست بلکه عدم توجع به این عوامل می تواند خطا ایجاد نماید . بسیاری از ماشین آلات دقیق صنعتی با روتاری اینکودر ها کار می کنند .

معایب خط کش دیجیتال Linear Encoder Scale چیست ؟

قیمت بالاتر نسبت به روتاری اینکودر ها ، نگهداری سخت تر ، نصب مشکل تر و آسیب پذیر بودن از معایب خط کش دیجیتال نسبت به روتاری اینکودر ها است .

مزایای روتاری اینکودر ها چیست ؟

قیمت روتاری اینکودر نسبت به خط کش دیجیتال پایین تر است .همچنین نگهداری روتاری اینکودر ساده تر است چرا که اولا جمع و جور تر است و ثانیا چون روتاری اینکودر دارای محفظه بسته ای است احتمال نفوذ آلودگی ها به داخل روتاری اینکودر به مراتب کمتر است .
