فشار چیست ؟

فشار عبارت است از حاصل تقسیم نیرو بر سطح .

در واحد SI ، اگر فشاری به اندازه یک نیوتون بر سطحی به اندازه یک متر مربع وارد شود، فشاری برابر با یک نیوتون بر متر مربع اعمال شده است. تمام انواع سنسورهای فشار حاوی یک مکانیزم یا ساختار هستند که متناسب با نیروی اعمالی واکنش نشان می‌دهند. سه نوع مختلف از فشار وجود دارد که می‌توان آن‌ها را اندازه‌ گیری کرد: فشار گیج Guage ، فشار مطلق و فشار اختلافی.

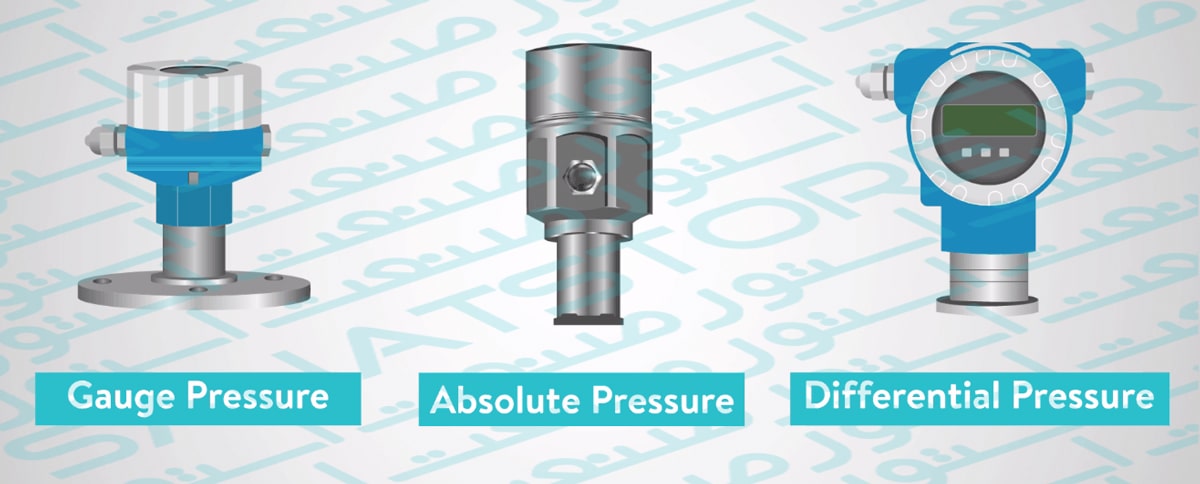

انواع سنسورهای فشار از نظر نوع فشار اندازه گیری کدامند ؟

با توجه به نوع فشار، فشار سنج ها، به ۵ دسته طبقه بندی می شوند :

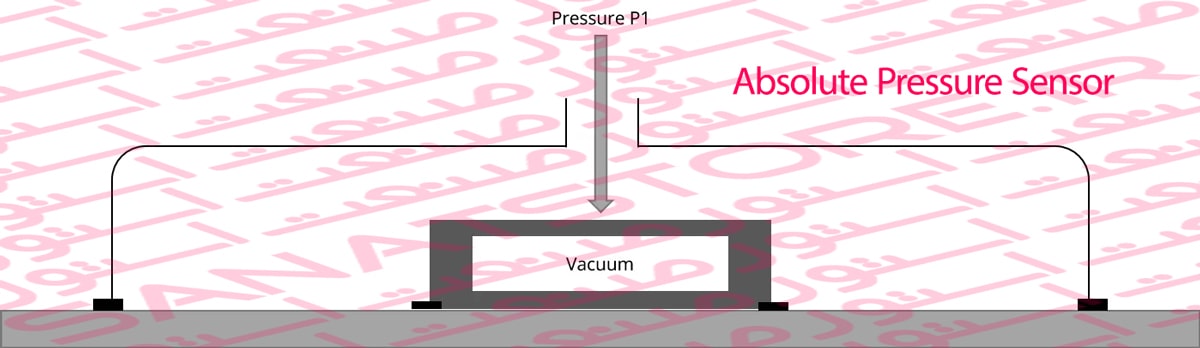

1- سنسورهای فشار مطلق|Absolute Pressure Sensor : این سنسور فشار یک نقطه نسبت به خلا کامل 0 psi را اندازه می گیرد. فشار اتمسفریک 101.325 kpa یا 14.7 psi در سطح دریا نسبت به خلا است.

سنسورهای فشار مطلق، اندازه‌گیری را نسبت به صفر (خلأ) انجام می‌دهند. این سنسورها دارای یک پورت برای ورود و اعمال فشار روی عنصر اندازه ‌گیری فشار هستند و یک تغییر مثبت روی خروجی با دامنه‌ای متناسب با فشار اعمالی تولید می‌کنند. این روش برای کاربردهایی که در آن‌ها فشار اتمسفری اندازه‌ گیری می‌شود (مثلا به منظور تعیین ارتفاع)، مفید خواهد بود. سنسور فشار مطلق همچنین در تجهیزاتی مفید است که در ارتفاعات مختلف مورد استفاده قرار می‌گیرند. از آنجایی که فشار اتمسفری با ارتفاع تغییر می‌کند، فشار‌سنج گیج یک مقدار دقیق ارائه نمی‌دهد. سنسور فشار مطلق در سیستم‌های پایش فشار تایر ماشین و به منظور بهینه‌سازی عملکرد آن نیز مورد استفاده قرار می‌گیرد.

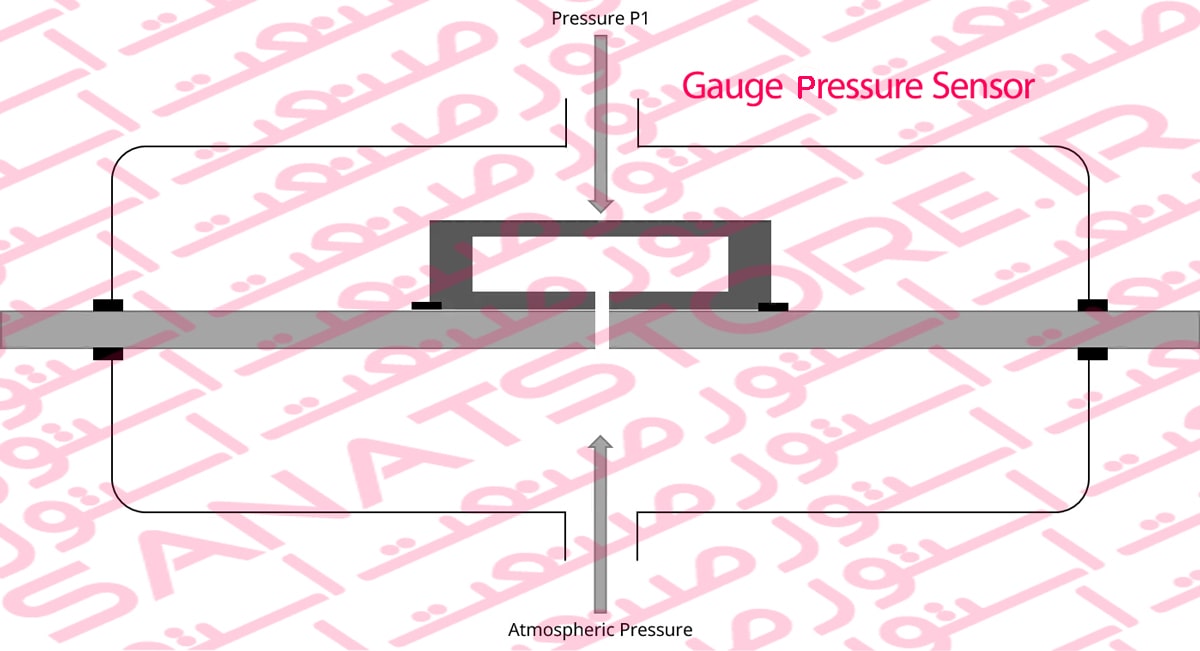

2- سنسورهای فشار گیج | Gauge Gressure Sensor : این سنسور در کاربردهای متفاوتی استفاده می‌شود زیرا می تواند برای اندازه گیری فشار یک نقطه نسبت به فشار اتمسفر یک در نقطه دیگر کالیبره شود.

فشار گیج فشاری است که نسبت به فشار اتمسفری محیط اندازه‌ گیری می‌شود. این مقدار می‌تواند برای فشارهای بالاتر از فشار اتمسفری مثبت و برای فشارهای پایین‌ تر از فشار اتمسفری منفی باشد. یک سنسور فشارسنج گیج دارای دو پورت است و سنسور به عنوان یک واسط بین فشار مرجع و فشار مطلوب قرار می‌گیرد. یک کاربرد معمول سنسورهای فشار سنج‌ گیج، اندازه‌گیری سطح مایعات در مخزن‌های دریچه ‌دار با استفاده از اختلاف فشار هیدرواستاتیک و فشار اتمسفری محیط است.

3- سنسورهای فشار خلا | Vacuum pressure sensor : این سنسور برای اندازه گیری فشار کمتر از فشار اتمسفر در نقطه ای مشخص استفاده می شود. مرجع سنسور خلا در صنعت متفاوت است که ممکن است موجب اشتباه شود؛ فشار نسبت به فشار اتمسفر (مانند اندازه گیری فشار گیج منفی) و نیز فشار نسبت به فشار خلا .

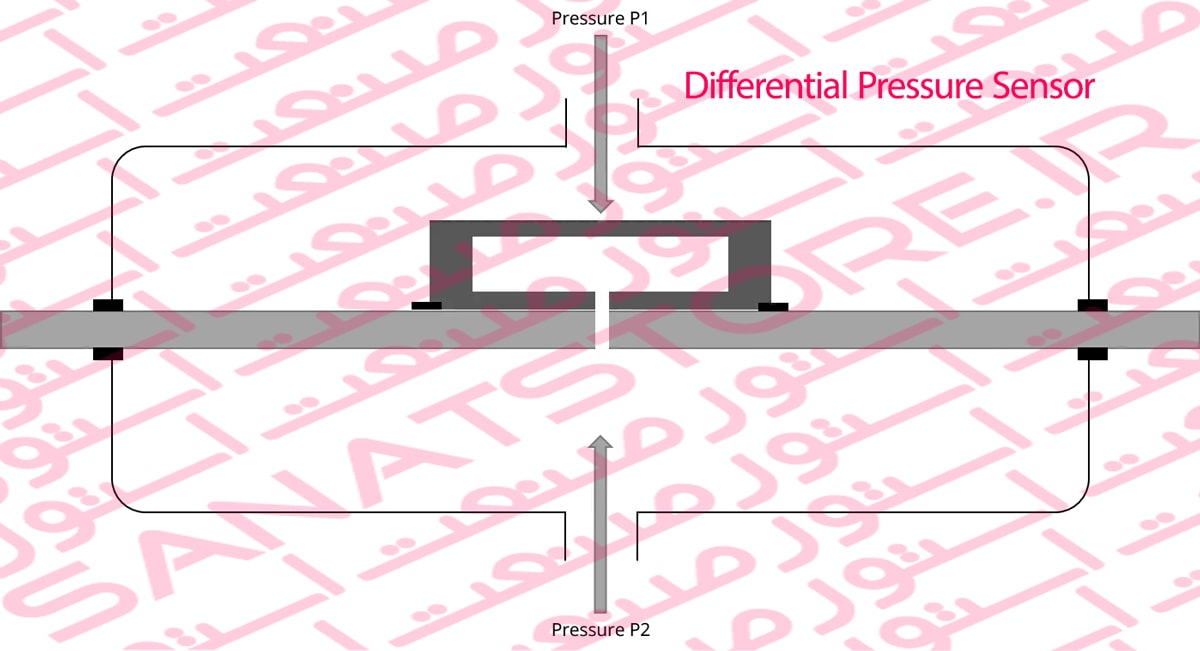

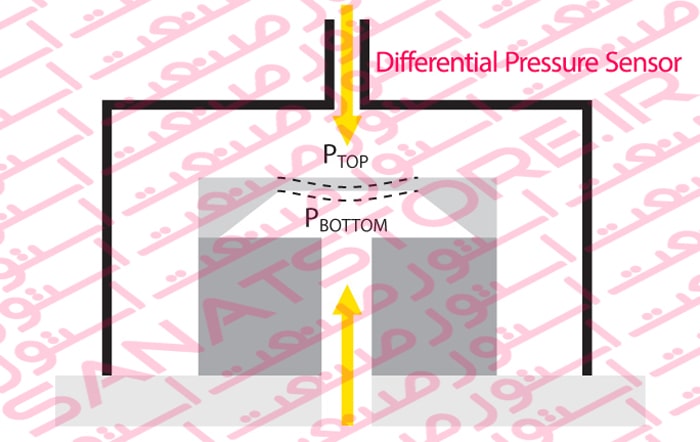

4- سنسورهای فشار تفاضلی |Differential pressure sensor : این سنسور تفاضل بین فشار ۲ یا چند نقطه را که به عنوان ورودی معرفی می شوند اندازه می گیرد. برای مثال اندازه گیری افت فشار در فیلتر روغن. فشار تفاضلی هم چنین برای اندازه گیری دبی یا سطح در مخازن به کار می رود.

سنسورهای فشار اختلافی طرز کاری مشابه با سنسورهای گیج دارند و مقدار اختلاف فشار بین دو نقطه را اندازه می‌گیرند. اما در این مورد، نقطه مرجع یکی از نقاط در خود سیستم است. این نقطه مرجع توسط طراح سیستم مشخص می‌شود. تغییر در مقدار خروجی بسته به اینکه فشار نقطه مورد نظر نسبت به مرجع بزرگ‌تر یا کوچک‌تر باشد، مثبت یا منفی خواهد بود. دامنه مقدار خروجی متناسب با مقدار اختلاف فشار بین دو نقطه است. به عنوان مثال، سنسورهای فشار اختلافی گاهی برای آشکارسازی اختلاف فشار در طرفین یک دستگاه به کار می‌روند. این سنسورها معمولا برای پایش جریان هوا در تجهیزات تهویه مطبوع هوا Heating Ventilating and Air Conditioning یا HVAC مورد استفاده قرار می‌گیرند.

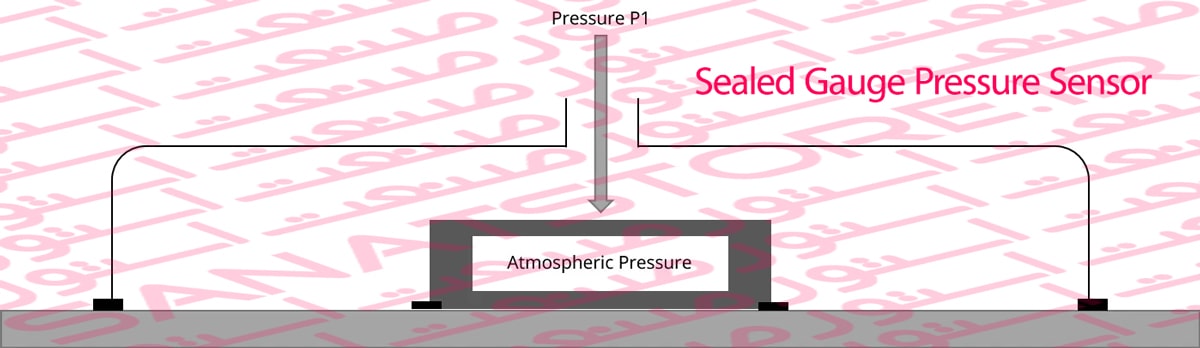

5- سنسورهای فشار مهرشده|Sealed Gauge Pressure Sensor : این سنسور همانند سنسور فشار گیج است با این تفاوت که از قبل توسط سازنده برای اندازه گیری فشار نسبت به فشار سطح دریا کالیبره شده است.
