کاربرد سنسور فشار چیست ؟

کاربرد سنسور فشار چیست ؟

سنسور فشار روزانه برای کنترل و مانیتورینگ هزاران کاربرد صنعتی  استفاده می شوند، با توجه به اینکه پارامتر فشار یک کمیت عمومی در صنایع مختلف می باشد . این سنسور تقریبا در تمامی صنایع کاربرد دارد که این صنایع شامل کلیه خطوط تولید هیدرولیک و پنوماتیک ، صنایع آب و فاضلاب ، خطوط رباتیک ، صنایع غذایی ، دیگهای بخار ، صنایع نورد فلزات ، معادن ، چیلر ، ارتفاع سنجی مخازن ، موتورخانه ها ، ایستگاههای پمپاژ ، سد ، جرثقیل ، ماشین آلات راه سازی ، مخازن مایعات و گازها ، غلتک ها ، سیستم های هیدرو متری ، نفت وگاز ، فشار خلاء (Sealing Pressure) ، فشار مطلق (Absolute Pressure) ، فشار نسبی (Meter Pressure) ، پارچه بافی و نخ ریسی ، سیستم های آتش نشانی و سیستم های هواشناسی و… می باشد.

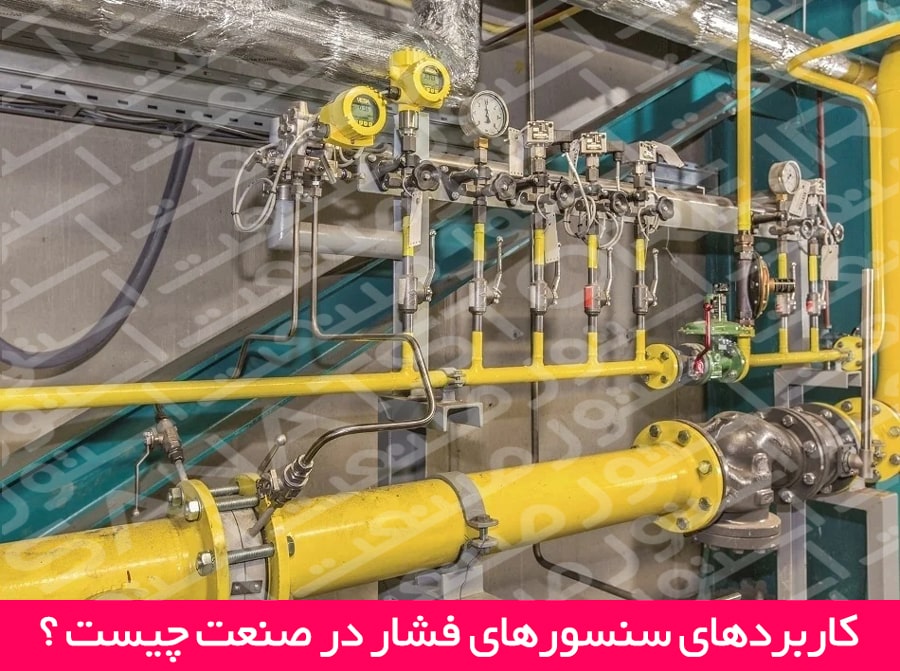

کاربردهای سنسورهای فشار در صنعت چیست
؟

کاربردهای سنسورهای فشار در صنعت چیست ؟

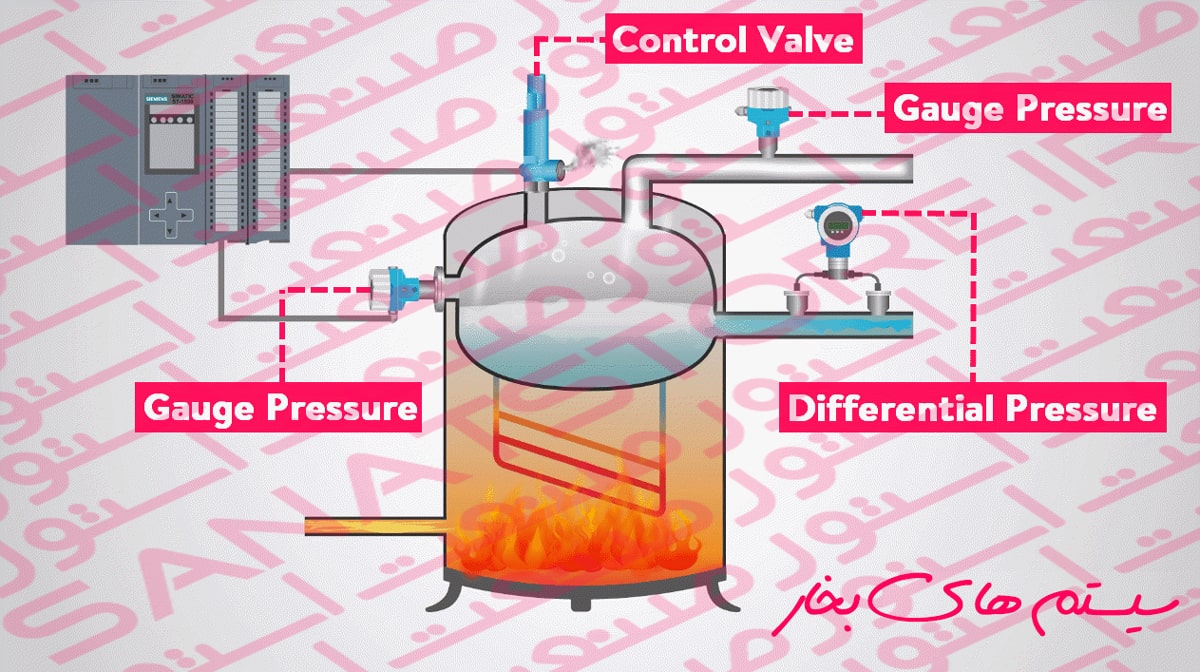

کاربرد سنسور فشار در سیستم‌ های بخار :

کاربرد سنسور فشار در سیستم‌ های بخار
سنسورهای فشار برای اندازه ‌گیری فشار بخار در سیستم‌های بخارکاربرد دارند. به اینصورت که این بخارها غالبا برای تولید گرما در بعضی از فرآیندهای یک خط تولید ایجاد می‌شوند. فشارسنج علاوه بر مشاهده و اندازه‌گیری فشار می‌تواند زمانی که بخار به درجه حرارت معین خود رسیده و پس از آن با دمای ثابت وارد چرخه تولید می شود را کنترل و اندازه گیری می کند.

با استفاده از یک سنسور فشار به عنوان یک دستگاه ورودی در سیستم‌ها ی صنعتی که در نتیجه فرآیند خود تولید بخار با فشار زیاد را دارند، می توان بخارهای داغ که در خطوط انتقال‌شان فشار تولید می کنند را توسط یک دریچه‌ی باز و بسته‌ شونده‌ مخصوص کنترل کرد تا از فشار بخار که منجر به اتفاقات خطرناکی می شود جلوگیری به عمل آید. این کار با استفاده از یک برنامه‌ی ساده‌ی PLC قابل انجام است.

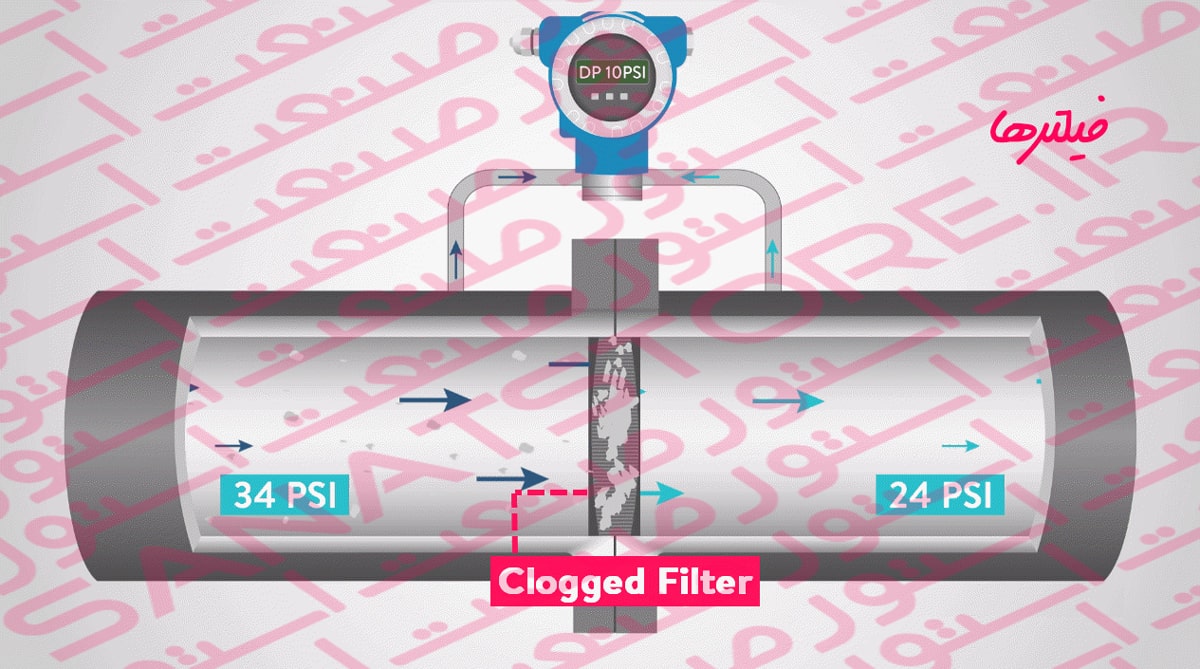

کاربرد سنسور فشار در فیلترها
:

کاربرد سنسور فشار در فیلترها
سنسورهای فشار سنج در مجاورت بسیاری از فیلترها در فرآیندهای صنعتی نیز کاربرد دارند. با توجه به کاهش جربان مایع یا گاز یا … درزمانی که فیلتر کیپ می‌شود، می توان با استفاده از سنسور فشار در مسیر فیلتر ها متوجه شد که فیلتر کیپ شده و نیاز به تمیزشدن یا تعویض دارد.



کاربرد سنسور فشار در فیلترها -1

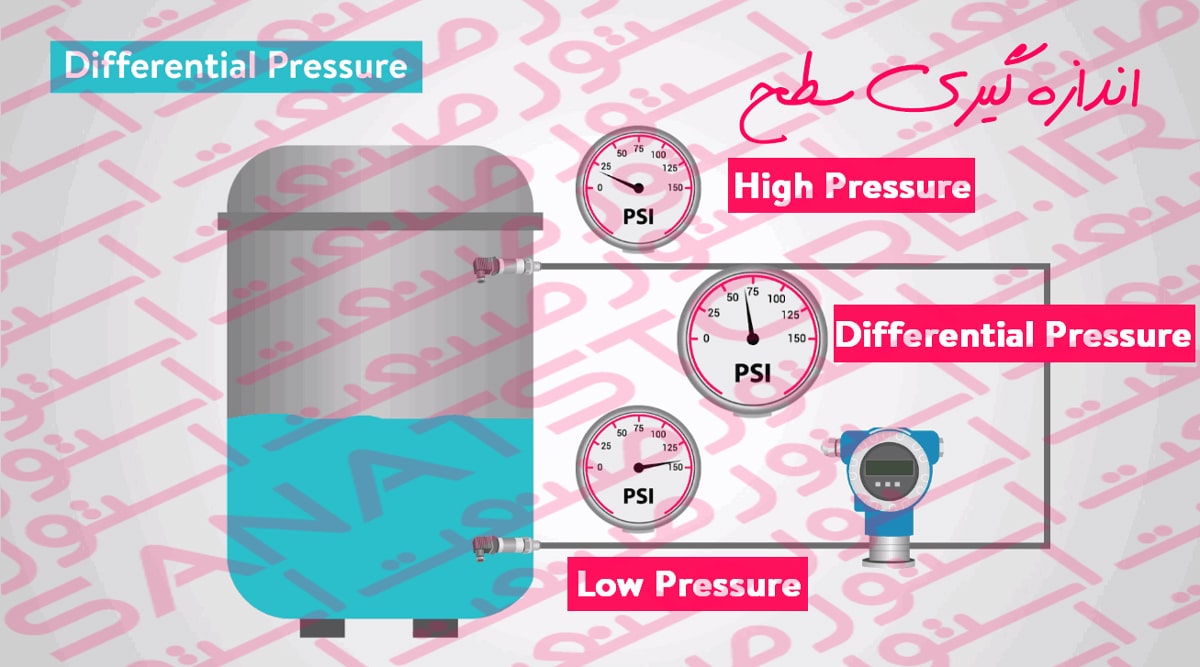

کاربرد سنسور فشار در اندازه گیری سطح :

کاربرد سنسور فشار در اندازه گیری سطح
یک منبع که در حال پر شدن می باشد را نظر بگیرید، با استفاده از مقدار فشار هیدرواستاتیکی که توسط سنسور فشاراندازه‌گیری می‌شود و انجام محاسبات ریاضی روی این فشار و حجم تانک و چگالی مخصوص آن مایع، می توان تعیین کرد که در هر لحظه مایع تا چه سطحی (چه ارتفاعی) از منبع پرشده است. البته درصورتیکه منبع بسته باشد، اندازه‌گیری فشار برای تعیین سطح مایع کمی سخت تر است. بنابراین برای تعیین سطح می توان دو سنسور فشار تهیه کرد و فشار تفاضلی را اندازه گرفت. یک سنسور در پایین منبع قرار می‌گیرد و فشار مایع را اندازه‌گیری می‌کند و یک سنسور در بالای منبع برای اندازه‌گیری فشار هوای درون منبع مورد استفاده قرار می گیرد. اختلاف این دو فشار و محاسباتی که انجام می شود، مشخص می‌کند که چه مقدار مایع درون منبع پر شده است.



کاربرد سنسور فشار در اندازه گیری سطح -1
سنسور فشار کاربردهای فراوانی در صنعت دارد. به همین دلیل انواع مختلف این سنسور با گستردگی مشخصه‌های بسیار وسیع به تولید می‌رسند و عرضه می‌شوند. انتخاب نوع سنسور فشار بر اساس محل کاربرد آن و بسته به اینکه آیا در محلی با شرایط خشن و سخت یا با خورندگی بالا مورد استفاده قرار می‌گیرد یا در تجهیزات پزشکی یا ابزارهای متحرک، می‌تواند متفاوت باشد. در این مطلب قصد داریم تا به معرفی ساز و کار سنسور فشار  پرداخته و انواع مختلف آن و اصول کار هر کدام را شرح دهیم.

انتخاب یک سنسور فشار، انتخاب از بین طیف وسیعی از تکنولوژی‌ها، پکیج‌ها و سطوح عملکرد و ویژگی‌های مختلف است تا در نهایت خواسته‌های متنوع مهندسان برای اندازه‌گیری دقیق فشار برآورده شود.


اندازه گیری جریان :

می توان با کمک اثر ونتوری و رابطه اش با فشار، جریا ن را اندازه گرفت. اختلاف فشار بین دو بخش یک تیوب نتوری (با قطرهای دهانه مختلف) اندازه گیری می شود. این اختلاف فشار، با سرعت جریان گذرنده از تیوب رابطه مستقیم دارد.از انجا که این اختلاف فشار نسبتا کوچک است از سنسور فشار با بازه کم استفاده می شود.


اندازه گیری ارتفاع / عمق :

می توان از سنسور فشار برای ندازه گیری ارتفاع سطح مایع استفاده کرد.معمولا از این تکنیک برای اندازه گیری مکان جسم غوطه ور در آب ( مانند غواص‌ها، زیر دریایی ها) و یا ارتفاع سطح مایع درون یک مخزن (مانند مایع داخل برج آب) استفاده می شود. برای بیشتر کاربردهای عملی، سطح مایع متناسب با فشار است.


آزمایش نشتی :

می توان با اندازه گیری افت فشار، نشتی سیستم را به دست آورد. روش‌های متداول برای این منظور، دو روش هستند:

۱. مقایسه فشار سیستم با فشار سیستمی با نشتی معلوم و استفاده از این اختلاف فشار.

۲. اندازه گیری فشار و بررسی تغییرات آن در طول یک بازه زمان.


مثال ‌هایی از موارد مختلف کاربرد سنسور فشار به صورت زیر است :

اندازه‌ گیری فشار گاز درون یک تانک مانند مخزن کمپرسورهای صنعتی

اندازه ‌گیری سطح یا حجم مایع توسط اندازه ‌گیری فشار در کف مخزن

اندازه ‌گیری اختلاف فشار در دو نقطه مختلف از سیستم به عنوان ابزاری برای اندازه‌گیری و پایش فلو Flow مربوط به مایعات یا گازها

اندازه‌ گیری فشار بارومتری Barometric که همان تغییر در فشار اتمسفری با تغییر شرایط آب و هوایی یا تغییر ارتفاع است و در ایستگاه‌های هواشناسی مورد استفاده قرار می‌ گیرد.


به طور کلی می توان کاربرد سنسور فشار را به چند دسته تقسیم کرد :

۱- اندازه گیری فشار : این کاربرد، کاربرد مستقیم سنسورهای فشار است که در مواردی از جمله تجهیزات هواشناسی، هواپیما، اتومبیل و سایر وسایلی که در آن‌ها فشار کارایی دارد به کار می رود.

۲- اندازه گیری ارتفاع از سطح دریا : این کاربرد از رابطه بین تغییرات فشار با ارتفاع نسبت به سطح دریا استفاده می شود که کاربرد آن در هواپیما، موشک، ماهواره، بالن‌های هواشناسی و غیره می باشد.

۳- آزمایش نشتی : می توان با اندازه گیری افت فشار، نشتی سیستم را به دست آورد. روش‌های متداول برای این منظور، دو روش هستند : ۱. مقایسه فشار سیستم با فشار سیستمی با نشتی معلوم و استفاده از این اختلاف فشار ۲. اندازه گیری فشار و بررسی تغییرات آن در طول یک بازه زمان

۴- اندازه گیری عمق و ارتفاع : یکی دیگر از کاربردهای سنسور فشار اندازه گیری ارتفاع سطح مایع می باشد ، از این تکنیک برای اندازه گیری جسم غوطه ور در آب مانند غواص ها ، زیر دریایی ها و یا ارتفاع سطح مایع درون یک مخزن استفاده می شود .

۵- اندازه گیری جریان : در این روش با کمک اثر ونتوری و رابطه اش با فشار، جریا ن را اندازه گرفت ، اختلاف فشار بین دو بخش یک تیوب نتوری (با قطرهای دهانه مختلف) اندازه گیری می شود. این اختلاف فشار، با سرعت جریان گذرنده از تیوب رابطه مستقیم دارد.از انجا که این اختلاف فشار نسبتاً کوچک است از سنسور فشار با بازه کم استفاده می شود.


ورود به دسته بندی محصول سنسور فشار | Pressure Sensor ، تراسنمیتر فشار | Pressure Transmitter
