کنترلر توان یا پاور کنترلر (Power Controller) چیست ؟

کنترلرهای توان را برای کنترل کردن مقدار جریان های الکتریکی در تجهیزاتی مانند هیترها ، کوره ها ، ترموستات ها یا موتورها بکار می برند.

کنترلر توان تریستوری (کنترل کننده های قدرت) ، توان با ولتاژ تحویلی به یک بار را کنترل می نماید. کاربرد های کلی این محصول معمولا در صنعت و صنایع کاربردی که در آنها تغییر توان مورد نیاز باشد و در شرایطی که لازم باشد تا انرژی الکتریکی به انرژی حرارتی با روش خاصی تبدیل شود مانند المنت های و کوره های حرارتی و تمامی گرم کننده ها که به شکلی از المنت استفاده می کنند ،از این گونه کنترل کننده ها استفاده می شود که بسیار با صرفه بوده و دوام و عمر المنت را چند برابر می کند. در این وسیله خنک سازی به صورت طبیعی از طریق جریان هوای خنک صورت میگیرد.

پاور کنترلر دارای پتانسیل زیادی در راستای کاهش تلفات و بهره برداری کامل از منابع می باشد. کنترلر توان نیازمند مجموعه ی محدودی از داده ها بوده و تلورانس خطای شبکه را بهبود می بخشد؛ وجود شبکه های هوشمند کنترل توان، پارادایم عملیات سیستم قدرت را تغییر داده است. که اساسی ترین پیش نیاز شبکه ها هوشمند کنترلر توان به کارگیری الگوریتم های توزیعی با استفاده از تبادل داده بین چند نهاد می باشد.

کنترل کننده های توان تریستور (کنترل کننده های قدرت SCR) توان یا ولتاژ تحویلی به یک بار را کنترل می کنند. کاربردهای کلی معمولا جایی هستند که نیاز باشد که توان تغییر کند و در نهایت به انرژی حرارتی تبدیل شود. برای مثال ، کنترل کننده ها در ساخت کوره های صنعتی یا در پردازش پلاستیک استفاده می شوند.

نظارت بر سیستم های قدرت، از اساسی ترین پیش فرض برای تصمیم گیری معقولانه در یک مرکز کنترلر توان محسوب می شود که با ظهور شبکه های هوشمند، نظارت و کنترلر توان در سیستم های قدرت وارد عصر جدیدی شده است .

در ادامه با کنترلر های توان آتونیکس Autonics آشنا میشویم :

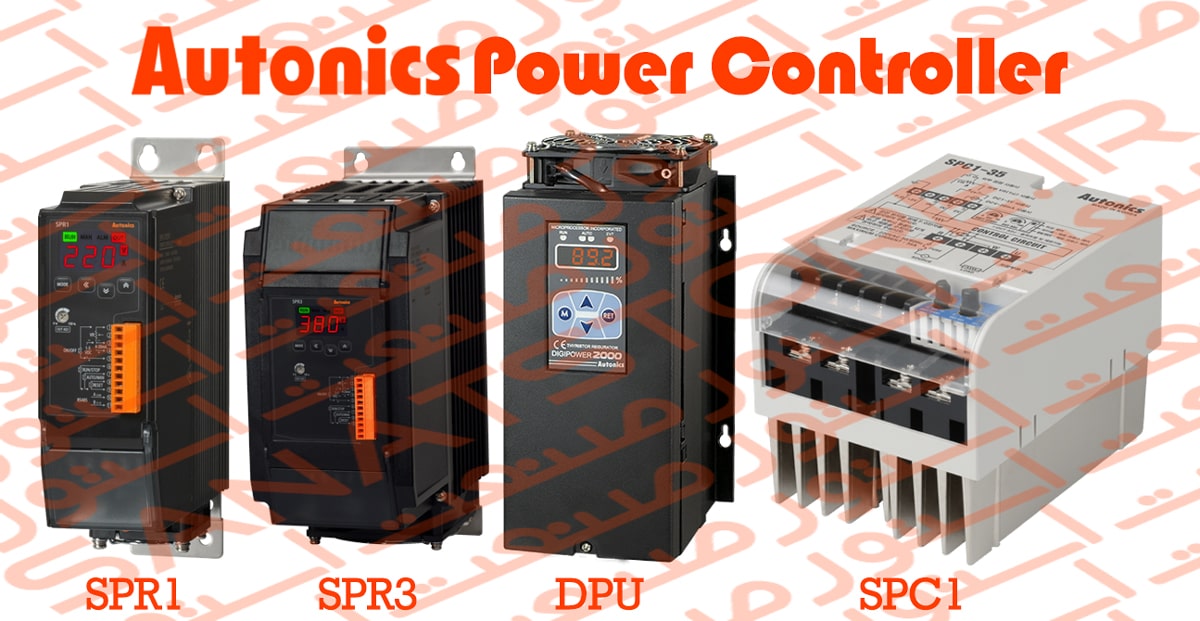

پاور کنترلر های شرکت آتونیکس Autonics همچون سایر محصولات این شرکت از تنوع بالایی برخوردار است :

سری SPR1 : کنترلرهای قدرت تک فاز با نمایشگر LED ، با عرض فقط 55 میلی متر مناسب برای فضاهای محدود.

سری SPR3 : کنترلرهای قدرت سه فاز با نمایشگر LED ، با عرض فقط 105 میلی متر مناسب برای فضاهای محدود.

سری DPU : کنترل کننده های دیجیتال قدرت ، کنترل قدرت بهینه و پایدار را با حداقل تداخل نویز ارائه می دهند.

سری SPC1 : کنترلرهای قدرت تک فاز، کنترل قابل اعتماد و پایدار را ارائه می دهند.

جهت خرید پاور کنترلر های شرکت آتونیکس Autonics با صنعت استور تماس بگیرید.

نحوه عملکرد دستگاه کنترل توان برای هیتر و المنت :

کنترل توان هیتر با تغییر ولتاژ وارد شده به هیتر و المنت توان خروجی دستگاه را کنترل می‌کند. به عبارت دیگر کنترل توان هیتر یا کنترل بار با تغییر سطح ولتاژ ورودی به مصرف کننده، جریان دستگاه و در نتیجه توان دستگاه را کنترل می‌کند. روش کنترل ولتاژ می‌تواند به دو روش zero cross control یا Phase Angle Control انجام پذیرد. روش Zero Cross بیشتر برای بارهای اهمی و مقاومتی که ضریب توان در حد یک دارند مناسب تر بوده و روش Phase Angle برای بارهای غیر اهمی که ضریب توان کمتر از یک دارند مناسب تر است.

مزیت استفاده از کنترل توان برای هیتر و المنت :

قابلیت راه‌اندازی Soft Start توسط کنترل بار : با استفاده از این قابلیت می‌توان شیب رسیدن دمای هیتر از حالت سرد به دمای مطلوب را تنظیم کرد. بدین ترتیب هیتر کمتر دچار تنش گرمایی شده و عمر طولانی ‌تری خواهد داشت.

قابلیت کنترل توان و دمای هیتر با سیگنال‌های آنالوگ استاندارد (20-4 mA) یا (10-0 V) و … : این سیگنال معمولا توسط ترموستات یا کنترلر دمای با خروجی آنالوگ برای کنترل بار تامین می‌شود.

کاهش هزینه تعمیرات و نگهداری : با استفاده از کنترل بار و افزایش طول عمر هیتر، تعمیرات دوره‌ای کمتر و عمر مفید هیتر و المنت افزایش می‌یابد.

کاهش هزینه برق : از آنجا که کنترل هیتر به صورت آنالوگ صورت می‌پذیرد، هزینه برق مصرفی کاهش خواهد یافت. با ذکر یک مثال این موضوع روشن تر خواهد شد.

مثال : اتومبیلی را در نظر بگیرید که می‌خواهیم با سرعت متوسط 50Km/h آن را برانیم ولی جاده صاف نبوده و سرازیری و سربالایی در پیش داریم. بنابراین در طول مسیر نیاز است که گاز دهیم یا ترمز کنیم تا بتوانیم سرعت را ثابت نگه داریم. هرچه عمل ترمز گرفتن و گاز دادن شدید تر باشد (همانند خاموش و روشن کردن هیتر) میزان سوخت بیشتری مصرف شده یا در ترمزها به حرارت غیر مفید تبدیل می‌شود. ولی هرچه نرم تر ترمز گرفته و یا گاز دهید و به صورت متناسب با شیب جاده انجام شود سوخت کمتری مصرف شده و هزینه سوخت کاهش می‌یابد.

افزایش طول عمر المنت : با استفاده از کنترل توان هیتر، هیتر هرگز خاموش نمی‌شود و فقط میزان توان آن توسط سیگنال وروردی کم یا زیاد می‌شود. بدین ترتیب المنت دچار کمترین تنش حرارتی شده و همچنین با سرعت و قابلیت اطمینان بیشتری توان هیتر را کنترل می‌کند.

نکات مهم در استفاده از کنترل توان برای هیتر و المنت :

سه ثانیه پس از اتصال منبع تغذیه از دستگاه استفاده کنید.

دستگاه را در محل تهویه مناسب نصب کنید .

هنگامی که دستگاه به منبع تغذیه وصل است و یا درست لحظه تبدیل قدرت بار، بدنه و یا هیت سینک را لمس نکنید.

به ترمینال‌هایی که استفاده نمی‌شوند سیم ندهید.

هنگامی که از چند کنترل توان هیتر در کنار هم استفاده می‌کنید حتما فاصله افقی 30 میلی متر و فاصله عمودی 100 میلی متر را رعایت کنید. این فاصله تبادل گرمایی بین دستگاه‌ها را بر قرار می‌سازد.
