خط کش مقاومتی یا پتانسیومتر خطی (Linear Potentiometer) چیست ؟

خط کش مقاومتی یا پتانسیومتر خطی، یک نوع سنسور موقعیت است که برای اندازه ‌گیری جابجایی خطی استفاده می‌شود. این ابزار یک مقاومت متغیر دارد که مقدار آن با تغییر موقعیت مکانیکی حرکت می‌کند. برخلاف پتانسیومترهای چرخشی، این نوع به صورت خطی و مستقیم تغییر مقاومت می‌دهد.

در بسیاری از سیستم‌های صنعتی، هیدرولیکی، رباتیکی و ماشین‌آلات اتوماسیون، دانستن موقعیت دقیق یک قطعه متحرک اهمیت بالایی دارد. یکی از قدیمی‌ترین، اقتصادی‌ترین و در عین حال پرکاربردترین سنسورهای اندازه‌گیری جابجایی خطی، خط کش مقاومتی یا پتانسیومتر خطی (Linear Potentiometer) است.

این سنسور با تبدیل حرکت خطی به تغییر مقاومت الکتریکی و سپس تبدیل آن به ولتاژ یا جریان آنالوگ، امکان اندازه‌ گیری موقعیت را با دقت مناسب فراهم می‌ کند.

خط‌ کش مقاومتی یا پتانسیومتر خطی یا سنسور موقعیت خطی اهمی (Linear Potentiometer) یک حسگر اندازه‌ گیری جا به‌ جایی خطی است که با تغییر موقعیت مکانیکی، مقدار مقاومت الکتریکی را تغییر می‌دهد. این تغییر مقاومت به یک سیگنال ولتاژ قابل اندازه ‌گیری تبدیل می‌شود و از آن برای تعیین دقیق موقعیت، فاصله یا حرکت استفاده می‌شود.

خط‌کش مقاومتی یا Linear Potentiometer یکی از ساده ‌ترین و پرکاربردترین حسگرهای اندازه‌ گیری جابه‌ جایی خطی است. این سنسور با تبدیل حرکت مکانیکی به تغییر مقاومت و سپس ولتاژ، امکان اندازه‌گیری دقیق موقعیت را فراهم می‌کند.

اگر به دنبال راهکاری کم ‌هزینه، ساده و قابل اعتماد برای اندازه‌گیری جابه‌جایی خطی هستید، خط ‌کش اهمی گزینه‌ای بسیار مناسب است.

خط‌ کش اهمی (Linear Potentiometric Position Sensor) برای اندازه‌ گیری جابجایی بین یک جسم و نقطه ‌ای مشخص در یک خط مستقیم استفاده می‌ شه. به‌عبارت ساده تر، هر زمان جسم حرکت می ‌کنه ، خط‌ کش اهمی این تغییر موقعیت رو حس می ‌کنه و مقدار این تغییر رو به یه سیگنال الکتریکی تبدیل می‌ کنه تا سیستم‌های اندازه ‌گیری یا کنترل بتونن ازش استفاده کنن.

خط‌ کش اهمی که با نام خط‌ کش پتانسیومتری یا سنسور موقعیت خطی هم شناخته میشه در کاربردهای مختلف مثل کنترل حرکت در دستگاه تزریق پلاستیک، اندازه‌ گیری موقعیت سیلندرهای هیدرولیک یا پنوماتیک ، موقعیت‌ سنجی در تجهیزات رباتیک و اتوماسیون صنعتی و بسیاری کاربرد نامحدود دیگر به کار میره.

خط کش اهمی یا همان پتاسیومتر خطی یا خط کش پتانسیومتری ، یکی از انواع  تجهیزات اندازه گیری پرمصرف در ماشین آلات مختلف به خصوص صنایع پلاستیک می باشد. قیمت مناسب، نصب آسان و تنوع زیاد در شکل و اندازه، دلیل استفاده از این مدل در ماشین آلات مختلف می باشد. هر چند که به دلیل دقت کم در میزان اندازه گیری (کمترین میزان دقت دهم میلی متر)، امکان استفاده از این نوع خط کش در جاهایی که دقت بالا مورد نیاز می باشد را محدود می سازد.

تاریخچه پتانسیومترهای خطی :

اولین مقاومت‌های متغیر در اواخر قرن نوزدهم توسعه یافتند. در اوایل قرن بیستم از آنها برای کنترل ولتاژ در مدارهای الکتریکی استفاده می‌ شد.

با توسعه سیستم‌های کنترل صنعتی در دهه‌های 1950 و 1960، مهندسان از همین اصل برای اندازه ‌گیری جابجایی استفاده کردند و پتانسیومترهای خطی متولد شدند.

پتانسیومترها از اوایل قرن بیستم به عنوان مقاومت‌های متغیر مورد استفاده قرار گرفتند. با توسعه سیستم‌های کنترلی، نوع خطی آنها برای اندازه‌ گیری جابجایی طراحی شد و به تدریج به یکی از رایج‌ ترین سنسورهای موقعیت تبدیل گردید.

امروزه اگرچه فناوری‌های جدیدی مانند LVDT، انکودرهای نوری و سنسورهای مغناطیسی توسعه یافته‌اند، اما خط کش‌های مقاومتی به دلیل سادگی، قیمت مناسب و خروجی مستقیم همچنان کاربرد گسترده‌ای دارند.

از دهه 1980 به بعد شرکت‌هایی مانند :

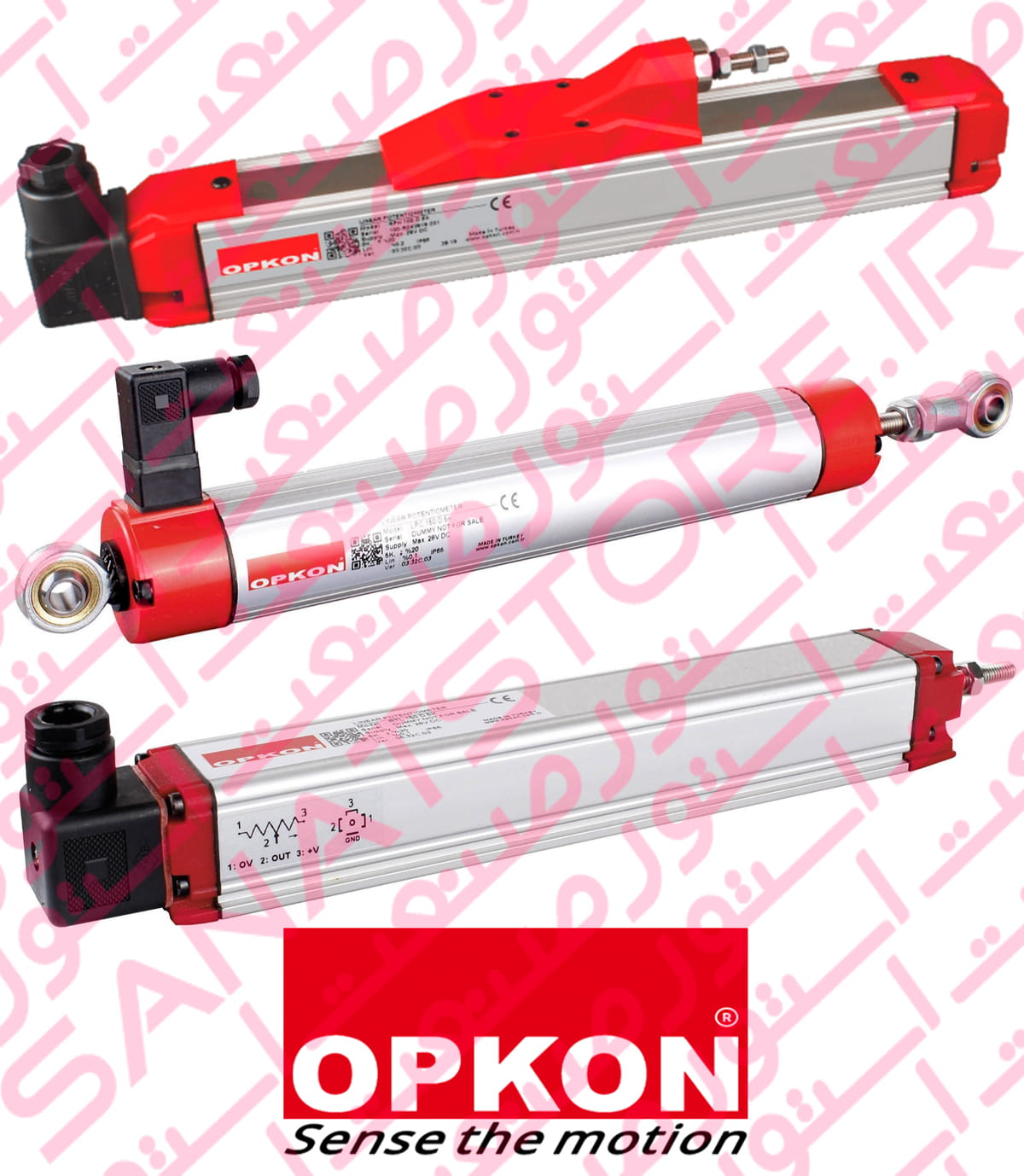

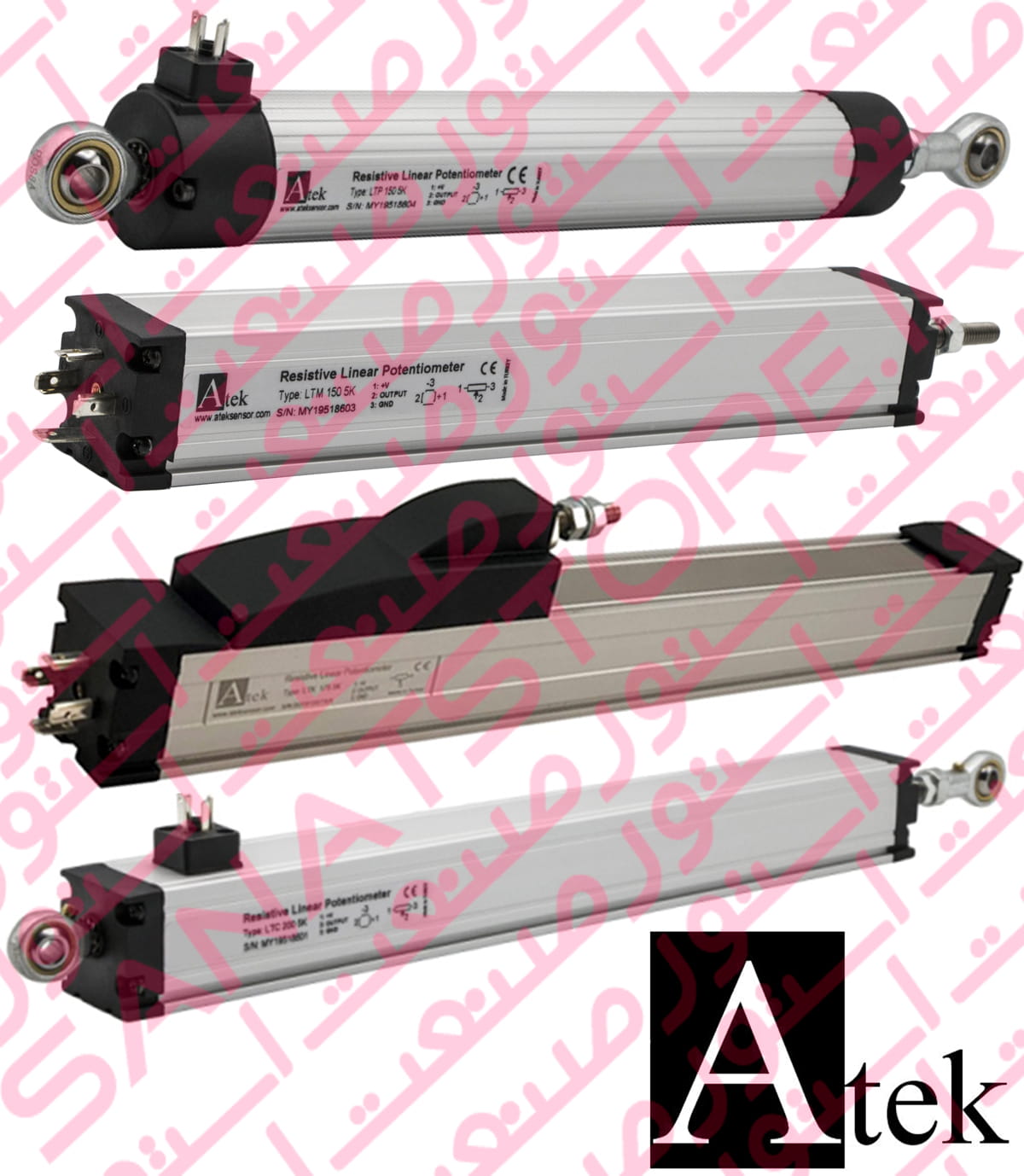

Novotechnik ، Gefran ، Temposonics ، OPKON ، ATEK SENSOR

تولید سنسورهای صنعتی با دقت بالاتر را آغاز کردند.

اصول عملکرد خط کش مقاومتی یا پتانسیومتر خطی (Linear Potentiometer) :

هنگامی که ولتاژ تغذیه به دو سر عنصر مقاومتی اعمال می‌شود، توزیع ولتاژ در طول مقاومت خطی خواهد بود.

بنابراین ولتاژ خروجی مستقیماً نشان ‌دهنده موقعیت مکانیکی خواهد بود.

به زبان ساده :

حرکت خطی جسم ⬅ جابجایی وایپر⬅ تغییر مقاومت نسبی ⬅ تغییر ولتاژ خروجی ⬅ اندازه‌ گیری موقعیت

خط ‌کش مقاومتی (اهمی) چطور کار میکنه ؟

خط کش اهمی بر پایه‌ی اصل تقسیم ولتاژ (Voltage Divider Principle) کار می‌کنه.  این سنسور در واقع یک مبدل الکترومکانیکی (Electromechanical Transducer) هست که جابجایی خطی مکانیکی را به یک سیگنال الکتریکی آنالوگ (ولتاژ) تبدیل می‌کنه.

خط‌ کش مقاومتی یک حسگر اندازه ‌گیری جابه‌جایی خطی است که با تبدیل حرکت مکانیکی به تغییر مقاومت الکتریکی کار می‌کند. اصل عملکرد آن بر پایه ‌ی تقسیم ولتاژ (Voltage Divider) است.

در این مدل خط کش با جابجایی جاروبک (کنتاکت) که بر روی یک برد مقاومت حرکت میکند، میزان اهم تغییر می نماید (یعنی یک پتانسیومتر خطی، درست مثل عملکرد یک ولوم دوار)، حال اگر بین دو سر مقاومت یک ولتاژ برقرار باشد میتوان از خروجی خط کش که به جاروبک وصل میباشد، ولتاژ متغیر بین صفر تا ماکزیمم ولتاژ تغذیه، متناسب با میزان جابجایی دریافت نماییم. ناگفته نماند که میتوان از طریق یک کارت الکترونیکی مبدل، خروجی ولتاژ را به خروجی جریان تبدیل نمود حداکثر ولتاژ قابل استفاده در این مدل خط کش ها 30VDC مستقیم میباشد که عموما از ولتاژ 5VDC و یا 10VDC متناسب با کارت الکترونیکی و یا PLC ماشین استفاده میشود.

میزان دقت در این مدل خط کش به میزان طول و کیفیت خط کش تولیدی بستگی دارد. هرچه قدر طول خط کش کوتاه تر باشد میزان دقت بیشتر میشود و از یک طرف دیگر میزان خطی بودن خط کش مولفه مهمی برای کیفیت و دقت آن میباشد. برد مقاومت بخشی از یک خط کش مقاومتی میباشد که بر روی سطح آن یک نوار کربنی قرار دارد، میزان مقاومت بر روی سطح برد می بایست در طول سطح آن یکنواخت و متناسب باشد. به این ممنظور با استفاده از یک دستگاه مخصوص میزان مقاومت برد خط کش را در نقاط مختلف اندازه گیری نموده و سپس بوسیله لیزر و یا فرز اقدام به اصلاح آن مینمایند.

از دیگر نکات مهم در انتخاب یک خط کش اهمی مناسب، تکرار پذیری (Repeatability) می باشد. منظور از تکرار پذیری این است که مقدار خروجی یک خط کش در یک نقطه مشخص اندازه گیری شده و بعد از حرکت و برگشت به همان نقطه باید یکسان بوده و یا تغییر بسیار جزئی داشته باشد. مقدار تکرار پذیری به لقی و خلاصی مکانیکی اجزای آن بستگی دارد.

به قسمتی از خط کش که بر روی برد مقاومت حرکت می کند، جاروبک یا کنتاکت گفته میشود. این بخش مهمترین وظیفه که همان انتقال ولتاژ از روی برد مقاومت می باشد را انجام میدهد. در خط کش های مرغوب از دو کنتاکت در یک خط کش استفاده میشود.

استفاده از اون هم خیلی راحته :

اول بهش تغذیه میدید (مثلاً 5V یا 10V یا 24V بسته به مدل)

خروجی رو میدید به PLC، نمایشگر یا کارت دیتالاگر

شفت یا بازوی دستگاه به سنسور وصل میشه

با حرکت جسم، خروجی متناسب تغییر می‌کنه

فرآیند عملکرد مرحله ‌به ‌مرحله :

• اعمال ولتاژ ثابت به دو سر مقاومت
• حرکت مکانیکی جسم متصل به وایپر
• تغییر نقطه تماس وایپر روی مسیر مقاومتی
• تغییر مقدار مقاومت نسبی
• تغییر ولتاژ خروجی
• خواندن ولتاژ توسط ADC یا سیستم کنترلی

تبدیل حرکت به داده دیجیتال :

ولتاژ خروجی وارد ADC می‌شود و به مقدار عددی تبدیل می‌گردد. سپس با یک رابطه خطی ساده، مقدار جابه‌جایی محاسبه می‌شود.

نکات مهم در عملکرد خط ‌کش مقاومتی (Linear Potentiometer) چیست ؟

✔ وابسته به تماس مکانیکی : وایپر به ‌صورت فیزیکی با مسیر مقاومتی در تماس است.

✔ سایش و استهلاک : به مرور زمان ممکن است خطای نویز یا پرش ولتاژ ایجاد شود.

✔ نیاز به ولتاژ پایدار : هرگونه نوسان در Vin مستقیماً روی خروجی اثر می‌گذارد.

چرا خروجی خطی است ؟

زیرا :

مقاومت در طول مسیر به ‌صورت یکنواخت توزیع شده .

تغییر طول مسیر مستقیماً با تغییر مقاومت متناسب است .

تقسیم ولتاژ تابع مستقیم نسبت مقاومت‌ هاست .

به همین دلیل به آن Linear Potentiometer گفته می‌ شود.

سنسور موقعیت چیست ؟

سنسور موقعیت (Position Sensor) تجهیزی است که موقعیت یک جسم متحرک را نسبت به یک نقطه مرجع اندازه ‌گیری می‌کند.

در دنیای امروز، اندازه ‌گیری موقعیت و جابجایی یکی از مهم‌ ترین پارامترهای مورد نیاز در سیستم‌های کنترل و اتوماسیون صنعتی محسوب می‌شود. تقریباً تمامی ماشین ‌آلات صنعتی، تجهیزات هیدرولیکی، خطوط تولید، ربات‌های صنعتی و دستگاه‌های CNC برای کنترل دقیق حرکت نیازمند سنسورهای موقعیت هستند.

سنسورهای موقعیت وظیفه تبدیل حرکت مکانیکی به سیگنال الکتریکی قابل پردازش را بر عهده دارند. در میان فناوری‌های مختلف اندازه‌گیری موقعیت، پتانسیومتر خطی یا خط کش مقاومتی به دلیل سادگی ساختار، قیمت اقتصادی و عملکرد قابل اعتماد همچنان یکی از محبوب ‌ترین گزینه‌های صنعت محسوب می‌شود.

این سنسورها به دو گروه اصلی تقسیم می‌شوند :

• سنسورهای موقعیت خطی :

برای اندازه‌ گیری جابجایی در امتداد یک خط مستقیم استفاده می‌شوند.

نمونه‌ها :

Linear Potentiometer

(LVDT) linear variable displacement transducer

Magnetostrictive Sensor

Draw Wire Sensor

Digital Optical Linear Scale

• سنسورهای موقعیت دورانی :

برای اندازه‌گیری زاویه یا دوران استفاده می‌ شوند.

نمونه‌ها :

Rotary Encoder

Rotary Potentiometer

Resolver

آینده فناوری سنسورهای موقعیت :

گرچه سنسورهای مغناطیسی و اپتیکی در حال گسترش هستند، اما پتانسیومترهای خطی به دلیل هزینه پایین و قابلیت اطمینان بالا همچنان در بسیاری از صنایع جایگاه خود را حفظ خواهند کرد.

خط کش مقاومتی یا پتانسیومتر خطی یکی از مهم ‌ترین سنسورهای اندازه ‌گیری موقعیت در صنعت است. این سنسورها با وجود فناوری‌های جدید، همچنان به دلیل سادگی، هزینه مناسب و قابلیت اطمینان بالا در طیف گسترده‌ای از ماشین‌آلات و تجهیزات صنعتی مورد استفاده قرار می‌گیرند. محصولات اپکون OPKON و آتک سنسور ATEK SENSOR نیز در این حوزه از شناخته ‌شده‌ ترین گزینه ‌های بازار محسوب می ‌شوند.

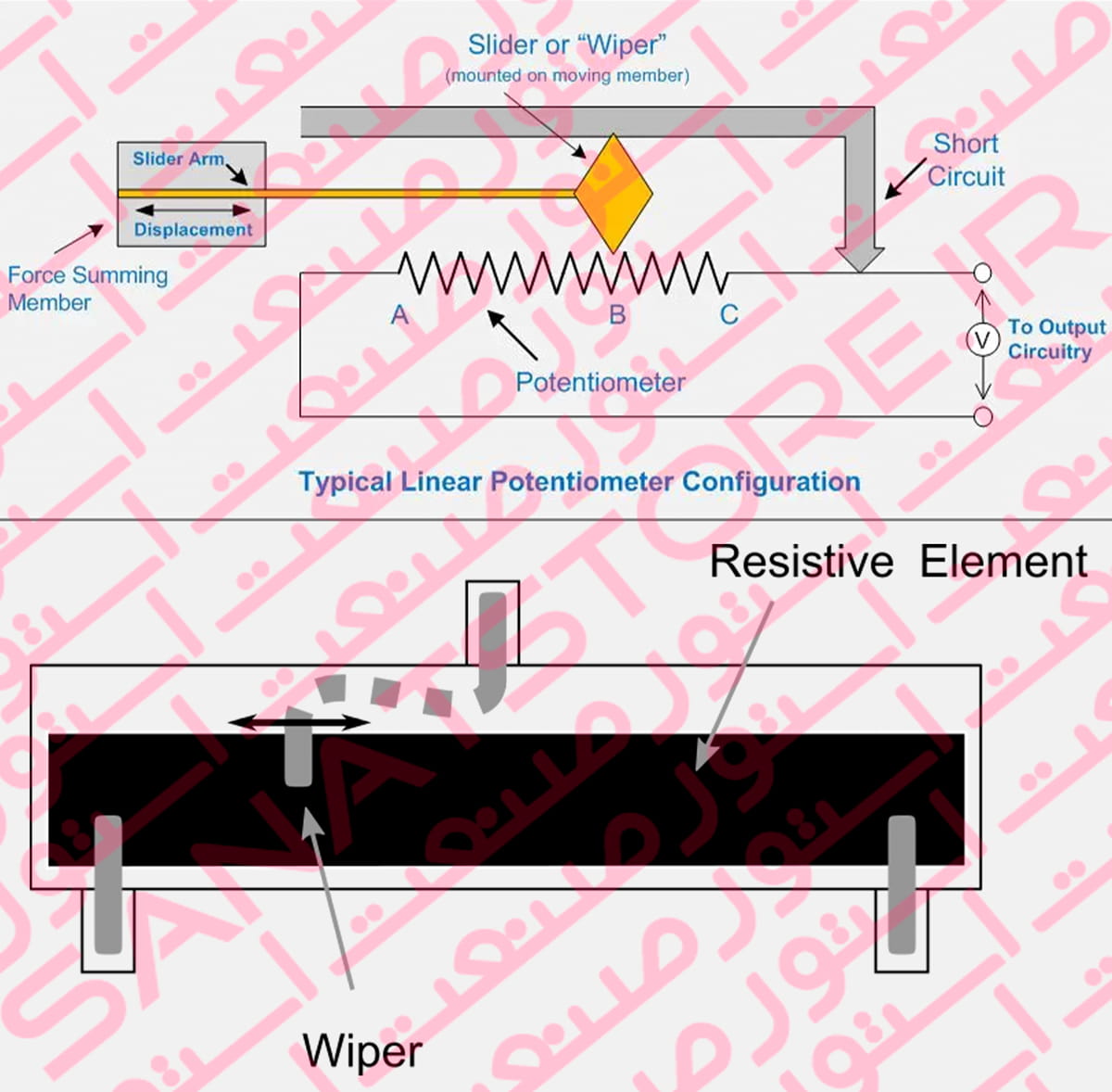

ساختمان و اجزای داخلی خط کش مقاومتی یا پتانسیومتر خطی (Linear Potentiometer) :

یک خط کش مقاومتی از چهار بخش اصلی تشکیل شده است :

• المان مقاومتی (Resistive Element) : مهم‌ ترین بخش سنسور است.

یک نوار مقاومتی که معمولا جنس آن می‌تواند شامل : کربن (Carbon Film) ، سرمت (Cermet) ، پلاستیک رسانا (Conductive Plastic) و سیم مقاومتی (Wirewound) باشد.

• وایپر (Wiper) : وایپر قطعه‌ ای متحرک است که روی مسیر مقاومتی حرکت می ‌کند و مقدار مقاومت خروجی را تعیین می‌کند.

سَر لغزنده : یک قسمت متحرک که روی نوار مقاومتی حرکت کرده و مقدار مقاومت خروجی را تعیین می‌کند ، هنگامی که لغزنده حرکت می‌کند ، مقاومت بین دو سر و لغزنده تغییر می ‌کند و این تغییر مقاومت به سیگنال ولتاژ تبدیل می ‌شود.

وظایف : برداشت ولتاژ ، ایجاد نقطه خروجی ، انتقال سیگنال

• شفت متحرک :

حرکت مکانیکی ماشین را به وایپر منتقل می ‌کند.

• بدنه : محفظه و بدنه مکانیکی برای تثبیت مقاومت و حرکت روان لغزنده.

معمولاً از: آلومینیوم آنودایز ، فولاد ضدزنگ ساخته می‌ شود.

انواع خط کش مقاومتی یا اهمی (Linear Potentiometer) :

• نوع میله ‌ای (Rod Type) : پرکاربردترین نوع صنعتی که دارای شفت متحرک است.

کاربرد ها :  پرس‌های صنعتی ، ماشین‌آلات تزریق پلاستیک ، جک‌های هیدرولیکی

• نوع کشویی (Slide Type) : لغزنده روی بدنه حرکت می‌ کند. مناسب کورس‌های بلند .

کاربرد ها : دستگاه‌های CNC ، خطوط تولید ، ماشین‌آلات بسته ‌بندی

• نوع مینیاتوری (Miniature Type) : برای فضاهای محدود طراحی شده است ، مناسب تجهیزات پزشکی ، آزمایشگاهی ، ابزار دقیق
• نوع سنگین صنعتی (Industrial Type) : دارای IP67 ، مقاوم در برابر گردوغبار ، روغن ، رطوبت ، لرزش

کاربرد ها : صنایع فولاد ، معادن ، ماشین‌ آلات سنگین

برای انتخاب یک خط کش اهمی چه اطلاعاتی مورد نیاز می باشد ؟

مهمترین مولفه برای انتخاب یک خط کش اهمی، کورس مورد نیاز می باشد که به صورت استاندارد از کورس 10mm تا 2000mm تولید میشوند و به نوع و مدل آن بستگی دارد.

بدنه خط کش اهمی به دو مدل بدنه استاندارد و بدنه باریک تقسیم میشود.

خط کش های بدنه استاندارد از مقاومت فیزیکی بالاتر و کورس بلندتری نسبت به بدنه باریک برخوردار میباشد.

خط کش های بدنه باریک در دستگاه هایی که فضای محدود نصب و کورس کم مورد نیاز باشد، استفاده میشود. به عنوان مثال در دستگاه های تست و اندازه گیری.

یک خط کش اهمی دارای مقدار مشخصی مقاومت می باشد که این مقدار بسته به طول خط کش متفاوت می باشد.

پارامترهای فنی مهم برای انتخاب یک خط کش مقاومتی :

کورس اندازه ‌گیری : محدوده حرکت مجاز سنسور Stroke

نمونه : 25mm ، 50mm ، 100mm ، 500mm ، 1000mm

خطی بودن Linearity : میزان انحراف خروجی از خط مستقیم ایده‌آل

نمونه : ±0.05% ، ±0.1% ، ±0.5%

تکرارپذیری Repeatability : توانایی تکرار یک اندازه ‌گیری مشخص.

رزولوشن : کوچک‌ ترین تغییر قابل تشخیص ، دقت مورد نیاز

طول عمر مکانیکی : معمولاً : 10 تا 100 میلیون سیکل

درجه حفاظتی (IP) : شرایط محیطی (رطوبت، گرد و غبار) ، دمای کاری

کاربردهای خط کش مقاومتی یا اهمی (Linear Potentiometer) :

یکی از پرکاربردترین موارد استفاده از خط کش های اهمی، در ماشین های تزریق پلاستیک است. وظیفه اصلی این خط کش ها نشان دادن وضعیت جک های هیدرولیک به کنترلر ماشین است. از این مدل خط کش ها در ماشین هایی که نیازمند کنترل حرکت جک ها، استفاده در دنسرهای جمع کن و بازکن و همینطور در دستگاه های تست و بسیاری موارد دیگر که نیازمند اطلاع از میزان حرکت خطی با دقت بیشتر از یک دهم میلی متر باشد، استفاده میشود.

صنایع هیدرولیک : اندازه ‌گیری موقعیت سیلندر هیدرولیک ، جک‌های هیدرولیک

صنایع صنعتی و مکانیکی : اندازه‌ گیری موقعیت پیستون‌ها، ماشین‌آلات و ابزارهای CNC و اتوماسیون خط تولید.

صنایع مهندسی تحقیقاتی و آزمایشگاهی : آزمایشگاه‌های فیزیک و مکانیک برای اندازه‌ گیری جابجایی دقیق ، سیستم‌های تست مواد و اندازه ‌گیری تغییر شکل ، تست جابه‌جایی مواد ، اندازه‌ گیری انبساط .

صنایع الکترونیکی و کنترلی : ورودی موقعیت برای کنترل موتورها ، تبدیل حرکت مکانیکی به سیگنال الکتریکی برای میکروکنترلرها.

صنایع رباتیک : بازوهای ربات ، کنترل موقعیت ربات‌ها

صنایع تزریق پلاستیک : کنترل قالب

سیستم ‌های سروو

کنترل حرکت صفحه متحرک

صنایع فولاد و معدن : ماشین ‌آلات سنگین ، پرس‌های صنعتی

کاربردهای روزمره : برخی از دستگاه‌های بازی و کنترل‌های صنعتی ساده از این حسگر بهره می‌برند.

صنایع پزشکی : تخت‌های بیمارستانی ، تجهیزات تصویربرداری.

صنایع خودرو : اندازه‌گیری موقعیت پدال ، سیستم تعلیق فعال

مزایا خط کش مقاومتی یا اهمی (Linear Potentiometer) :

✅ قیمت مناسب : در مقایسه با LVDT و انکودرها ارزان‌ تر است.

✅ نصب آسان : نیاز به تجهیزات جانبی پیچیده ندارد ، مدار راه‌اندازی ساده.

✅ خروجی آنالوگ مستقیم

✅ پاسخ سریع : بدون نیاز به پردازش پیچیده سیگنال.

✅ رزولوشن بالا : در عمل رزولوشن تقریباً پیوسته دارد.

معایب خط کش مقاومتی یا اهمی (Linear Potentiometer) :

❌ سایش مکانیکی و استهلاک : به دلیل تماس مستقیم وایپر با مسیر مقاومتی.

❌ محدودیت طول عمر : عمر آنها نسبت به سنسورهای غیرتماسی کمتر است.

❌ حساسیت به آلودگی : گرد و غبار و روغن می‌تواند عملکرد را کاهش دهد.

❌ محدودیت سرعت : در سرعت‌های بسیار بالا گزینه ایده‌آلی نیست.

❌ دقت کمتر نسبت به سنسورهای بدون تماس

نکات نصب و نگهداری خط کش مقاومتی یا اهمی (Linear Potentiometer) :

نصب هم ‌محور با حرکت مکانیکی

جلوگیری از بار جانبی

محافظت در برابر ضربه

بازدید دوره‌ای اتصالات

جلوگیری از نفوذ گرد وغبار
