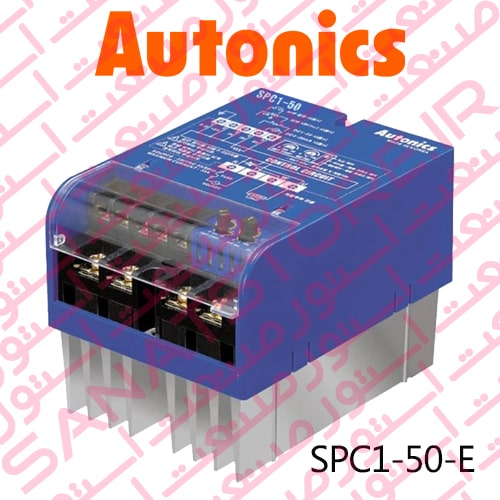

کنترلر توان آتونیکس Autonics مدل SPC1-50-E :

مشخصات فنی کنترلر توان آتونیکس Autonics مدل SPC1-50-E :

نوع کنترلر توان : کنترلر توان حالت جامد

فاز کنترل : تک فاز

شکل کنترلر توان : مکعب مستطیل

زبان نوشتاری روی محصول : انگلیسی

ابعاد : عرض 94.6 ، ارتفاع 92 ، طول 124.8 میلی متر

منبع تغذیه : 220VAC 50/60 Hz

جریان بار نامی : 50 آمپر

ولتاژ بار نامی (تغذیه کنترل) : 220VAC

رنج کنترل : کنترل فازی : صفر تا 98% ، کنترل سیکل : صفر تا 100%

ورودی کنترلی :

(یا کنتاکت رله اکسترنال(24VDC )) DC 4-20 mA , 1-5 VDC , ON/OFF

تنظیم اکسترنال (1kΩ) , ورودی محدود کننده خروجی (ولوم OUT ADJ)

متد کنترل :  با استفاده از سوییچ :

کنترل فازی

کنترل سیکل (زیرو کراس) – با پریود 0.5 ، 2 ، 10 ثانیه

کنترل ON/OFF (زیرو کراس)

Phase control

Cycle control (zero cross turn-on)-Control period: 0.5 sec , 2 sec , 10 sec

ON/OFF control (zero cross turn-on)

بار اعمالی : بار اهمی (حداقل بار : 5% از جریان نامی)

روش دفع حرارت : هوا خنک

نوع مدار کنترلی : کنترل مایکوم

نوع راه اندازی : سافت استارت (0 تا 50 ثانیه)

نوسان فرکانس عملکرد : 1Hz –+

رنج ولتاژ مجاز : 90 تا 110 درصد ولتاژ نامی

نوع اتصال : ترمینال

نوع ترمینال : ترمینال پیچی

کاور محافظ ترمینال : دارد

نشانگر خروجی (OUT) : LED قرمز

درجه حفاظتی : استاندارد CE

شرایط محیطی : این کنترلر توان در محیطی با بازه دمایی 0 تا 50 درجه سانتی ‌گراد با درصد رطوبت 35 تا 85 % به‌ خوبی عمل می‌ کند.

معرفی کنترلر توان حالت جامد تک فاز آتونیکس Autonics سری SPC1 :

کنترلر توان حالت جامد آتونیکس Autonics سری SPC1 ، تک فاز بوده و در دو مدل جریان بار نامی 35 و 50 آمپر موجود است. منبع تغذیه این کنترلر توان 220VAC می‌ باشد و با داشتن کنترلرهای هوشمند این قابلیت را دارد که هزینه برق مصرفی را کاهش داده ولی همان توان مورد نیاز را تامین کند. به عبارت دیگر به جای خاموش و روشن کردن‌ های مکرر تجهیز، به صورت آنالوگ آن را کنترل می ‌کند.

کنترلر های توان تک فاز آتونیکس Autonics سری SPC1 دارای توابع مختلفی از جمله عملکرد تنظیم خروجی و عملکرد راه اندازی نرم هستند. علاوه بر این، این سری کنترل کننده ها می توانند انواع ورودی های کنترلی را دریافت کرده و شامل مدهای کنترلی متنوعی از جمله: کنترل فاز، نوع کنترل چرخه (Zero Cross) و نوع کنترل ON/OFF (Zero Cross) می شوند. کاربران می توانند به سرعت وضعیت عملکرد را با استفاده از نشانگر LED  شناسایی کنند.

روش کنترل ورودی SPC1 به صورت DC 4-20 mA یا 5-1 VDC و یا On/Off می‌باشد. ابعاد این کنترلر توان 93*125*95 میلی متر است.

ویژگی‌ های اصلی کنترلر توان حالت جامد تک فاز آتونیکس Autonics سری SPC1 :

ورودی های ساده و متنوع :

DC 4-20 mA , 1-5 VDC , 24 VDC External

تنظیم به صورت اکسترنال (1k Ω کیلو اهم)

کنتاکت اکسترنال (ON / OFF)

فانکشن های متنوع :

فانکشن OUT ADJ (محدود کننده خروجی)

فانکشن سافت استارت (به جز در مد کنترل ON / OFF)

فانکشن نمایشگر خروجی

فانکشن مبدل اتوماتیک 50/60 Hz

متد های کنترلی متنوع با سوئیچ :

متد کنترل فاز

متد کنترل سیکل (زیرو کراس)

متد کنترل ON / OFF (زیرو کراس)

راهنمای نصب کنترلر توان حالت جامد تک فاز آتونیکس Autonics سری SPC1 :
