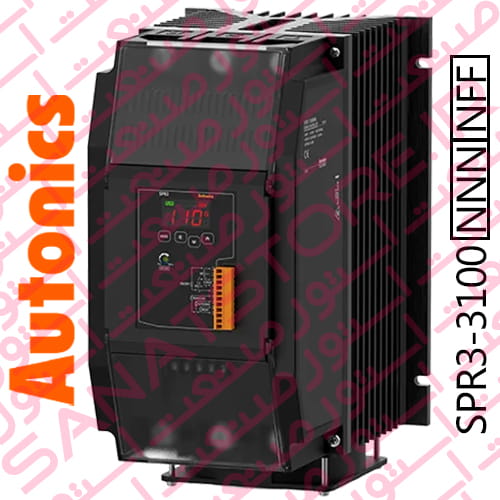

کنترلر توان سه فاز آتونیکس Autonics مدل SPR3-3100NNN
کنترلر توان سه فاز آتونیکس Autonics مدل SPR3-3100NNN :
مشخصات فنی کنترلر توان سه فاز آتونیکس Autonics مدل SPR3-3100NFF :
نوع کنترلر توان : کنترلر توان حالت جامد
نوع فاز کنترل : سه فاز
ولتاژ نامی بار : 380 ولت AC
جریان نامی بار : 100 آمپر
ابعاد : عرض 170 ، ارتفاع 326.5 ، طول 233.2 میلی متر
ورودی های کنترلی :
- کنترل خودکار :
جریان 4 تا 20 میلی آمپر DC
ولتاژ 1 تا 5 ولت DC (نوع ویژه)
ورودی کنتاکت روشن / خاموش (بدون ولتاژ)
ورودی پالس ولتاژ (5 تا 12 ولت DC، نوع ویژه)
- کنترل دستی :
تنظیم کننده خارجی (پتانسیومتر 10 کیلو اهم)
تنظیم کننده داخلی (محدود کننده خروجی)
ولتاژ تغذیه : 100 تا 240 ولت AC ، فرکانس 60/50 هرتز
حداقل جریان بار : 1 آمپر
محدوده مجاز ولتاژ : 90 تا 110٪ ولتاژ نامی
توان مصرفی : حداکثر 32VA
نوع نمایش : LED سون سگمنت 3 رقمی
نوع نشانگرها :
- نشانگر عملکرد / حالت دستی : LED سبز
- نشانگر آلارم / خروجی / واحد (V, A) : LED قرمز
روش کنترل :
- کنترل فازی : حالت کنترل عادی
- کنترل سیکلی : حالت سیکل ثابت و سیکل متغیر
- کنترل روشن / خاموش (ON/OFF)
نوع بار قابل استفاده :
- کنترل فاز و ON/OFF : بار مقاومتی و القایی
- کنترل سیکلی : بار مقاومتی
ورودیهای دیجیتال : RUN/STOP ، AUTO/MANU ، RESET
خروجی آلارم :
کنتاکت 1C (بار مقاومتی) , 250VAC~ 3A , 30VDC 3A
محدوده خروجی :
- کنترل فازی : 0 تا 98٪
- کنترل سیکلی : 0 تا 100٪
- کنترل (ON/OFF) : 0 تا 100٪
دقت خروجی :
- کنترل عادی : 10٪ ± فول اسکیل ولتاژ بار نامی
نوع تنظیم :
- از طریق کلیدهای جلویی دستگاه
- از طریق سیستم ارتباطی RS485
توابع :
محدودیت خروجی ، انتخاب AUTO/MAN ، انتخاب روش کنترل ، ریست ، شروع نرم (Soft Start) ، افزایش/کاهش نرم، محدودیت بالا / پایین خروجی ، اصلاح ورودی ، اصلاح شیب ورودی ، مانیتورینگ (ورودی کنترل، ولتاژ/جریان/توان/مقاومت بار، فرکانس منبع تغذیه)
آلارم ها :
اضافه جریان، اضافه ولتاژ، قطع فیوز، خطای SCR، قطع هیتر، افزایش دمای هیت سینک
روش خنک کاری : خنک کاری با هوای اجباری (با استفاده از فن خنک کننده)
مقاومت عایقی : 200MΩ≤
استقامت دی الکتریک : 2000VAC به مدت 1 دقیقه
جریان نشتی خروجی : 10mArms≥
ایمنی نویز :2kV ± نویز موج مربعی (پالس 1 میکروثانیه)
حفاظت از حافظه : دارد ، حدود 10 سال (حافظه غیر فرّار)
لرزش : 0.75mm در فرکانس 5 تا 55Hz در محورهای X,Y,Z به مدت 2 ساعت
لرزش خطا : 0.5mm در همان شرایط به مدت 10 دقیقه
نوع اتصال : کانکتوری
نوع کانکتور : کانکتور 11 پین (سوکتی / پلاگینی)
لوازم جانبی : کانکتور 11 پین ، 4 عدد قطعه ایزولاسیون (برای جداسازی و ایمنی سیگنالها یا ترمینالها) ارائه میشود.
نوع ترمینال : ترمینال پیچی
کاور محافظ ترمینال : دارد
درجه حفاظتی : استاندارد CE / RoHS /UKCA / EAC
وزن : حدود 9.7 کیلوگرم (حدود 8.7 کیلوگرم در برخی نسخهها)
شرایط محیطی : این کنترلر توان در محیطی با بازه دمایی 10- تا 55 درجه سانتی گراد با درصد رطوبت 35 تا 85 % به خوبی عمل می کند.
کنترل کننده های توان سه فاز باریک آتونیکس Autonics سری SPR3 :
کنترل کننده های توان سه فاز باریک آتونیکس Autonics سری SPR3 به دلیل طراحی باریک خود با عرض تنها ۱۰۵ میلی متر، برای نصب در فضاهای محدود بسیار مناسب هستند. نمایشگر LED امکان پایش لحظهای پارامترهایی مانند ورودی کنترل ، ولتاژ بار ، جریان بار ، توان بار ، مقاومت بار و دمای هیت سینک را فراهم میکند.
این کنترل کننده ها از روشهای کنترل زاویه فاز (Phase Control) ، کنترل سیکلی (Cycle Control) و کنترل روشن / خاموش (ON/OFF Control) پشتیبانی میکنند.
همچنین، قابلیت کنترل با فیدبک شامل جریان ثابت (Constant Current) ، ولتاژ ثابت (Constant Voltage) و توان ثابت (Constant Power) برای دستیابی به کنترل دقیق، پایدار و قابل اطمینان توان در دسترس است.
به دلیل بازده بالای توان، کنترل کننده های توان سه فاز سری SPR3 گزینهای ایدهآل برای کاربردهای مختلف، از جمله سیستمهای انتقال برق و توزیع انرژی الکتریکی و همچنین سایر محیطهای صنعتی به شمار میروند.
ویژگیهای اصلی کنترل کننده های توان سه فاز باریک آتونیکس Autonics سری SPR3 :
طراحی باریک، مدرن و زیبا
نمایشگر LED برای پایش لحظه ای ورودی کنترل، ولتاژ بار، جریان بار، توان بار، مقاومت بار و دمای هیت سینک
کنترل پایدار و دقیق با استفاده از کنترل فیدبک شامل :
جریان ثابت (Constant Current)
ولتاژ ثابت (Constant Voltage)
توان ثابت (Constant Power)
ارائه مدلهای مجهز به رابط ارتباطی RS485 با پروتکل Modbus RTU :
امکان پیکربندی و تنظیم پارامترها از طریق رایانه با استفاده از ارتباط RS485 و نرم افزار رایگان DAQMaster
مجهز به قابلیت های متنوع هشدار (خروجی آلارم) شامل :
اضافه جریان (Overcurrent)
اضافه ولتاژ (Overvoltage)
قطع شدن هیتر (Heater Disconnection)
سوختن فیوز (Fuse Break)
افزایش بیش از حد دمای هیت سینک (Heat-sink Overheat)
خطای دیود / تریستور SCR (Diode/SCR Error)
نصب آسان با استفاده از براکت های نصب
تعویض آسان فیوز و سهولت در نگهداری و سرویس
استفاده از تریستور (SCR) با عملکرد بالا ساخت IXYS
مجهز به مانع عایق بین فازی (Interphase Insulating Barrier) برای افزایش ایمنی و جداسازی الکتریکی بین فازها
طراحی باریک با عرض تنها ۱۰۵ میلی متر :
کنترلکننده های توان سری SPR3 با طراحی باریک و عرض تنها ۱۰۵ میلی متر، در مقایسه با محصولات مشابه سایر برندها حدود ۳۰ درصد باریکتر هستند. این طراحی فشرده، نصب و استفاده از دستگاه را در تابلوهای برق و فضاهای محدود یا تنگ آسان تر کرده و امکان بهره گیری بهینه از فضای نصب را فراهم میکند.
نمایشگر LED با وضوح بالا :
نمایشگر LED از نوع ۷ سگمنت سه رقمی (3Digit, 7Segment) امکان نمایش و پایش لحظه ای اطلاعات مهم عملکرد دستگاه را بدون نیاز به اتصال نمایشگر خارجی فراهم میکند. از طریق این نمایشگر میتوان پارامترهای زیر را به صورت آنی مشاهده کرد:
ورودی کنترل (Control Input)
ولتاژ بار (Load Voltage)
جریان بار (Load Current)
توان بار (Load Power)
مقاومت بار (Load Resistance)
دمای هیت سینک (Heat-sink Temperature)
این قابلیت، فرآیند نظارت، عیبیابی و تنظیم عملکرد کنترل کننده توان را ساده تر و سریع تر میکند.
قابلیت کنترل فیدبک (Feedback Control) :
کنترل کنندههای توان سری SPR3 از روشهای کنترل سیکلی (Cycle Control) ، کنترل زاویه فاز (Phase Control) و کنترل روشن / خاموش (ON/OFF Control) پشتیبانی میکنند. همچنین، این تجهیزات بهصورت اختیاری از کنترل فیدبک در حالتهای ولتاژ ثابت (Constant Voltage) ، جریان ثابت (Constant Current) و توان ثابت (Constant Power) با دقت خروجی ۳٪± بهره میبرند.
این کنترل کنندهها قابلیت کنترل انواع بارهای مقاومتی از جمله نیکروم (Nichrome) ، مولیبدن (Molybdenum) و کاربید سیلیسیم (Silicon Carbide – SiC) را دارند.
عملکردهای متنوع :
کنترلکننده های توان سری SPR3 به مجموعه ای از قابلیتهای پیشرفته مجهز هستند که موجب افزایش ایمنی، حفاظت بهتر از بار و بهبود دقت کنترل توان میشوند.
این قابلیت ها عبارتاند از :
محدودسازی خروجی (Output Limit) :
این قابلیت، حداکثر توان خروجی اعمال شده به بار را محدود میکند، به گونهای که :
درصد خروجی = درصد ورودی کنترل × مقدار تنظیم شده OUT ADJ
برای مثال، اگر ورودی کنترل ۱۰۰٪ باشد اما مقدار OUT ADJ روی ۵۰٪ تنظیم شده باشد، خروجی دستگاه از ۵۰٪ بیشتر نخواهد شد.
افزایش / کاهش نرم (Soft Up/Down) :
این قابلیت در حالت RUN برای جلوگیری از ایجاد جریان هجومی (Inrush Current) و حفاظت از بار، توان خروجی را به صورت تدریجی افزایش یا کاهش میدهد.
اصلاح ورودی (Input Correction) :
برای جبران اختلاف بین مقدار واقعی سیگنال ورودی و مقدار اندازه گیری شده توسط دستگاه استفاده میشود و موجب افزایش دقت کنترل خواهد شد.
اصلاح شیب ورودی (Input Slope Correction) :
این قابلیت اختلاف بین مقدار واقعی ورودی ۱۰۰٪ و مقدار ۱۰۰٪ اندازه گیری شده را جبران کرده و دقت پاسخ خروجی را در کل محدوده ورودی بهبود میبخشد.

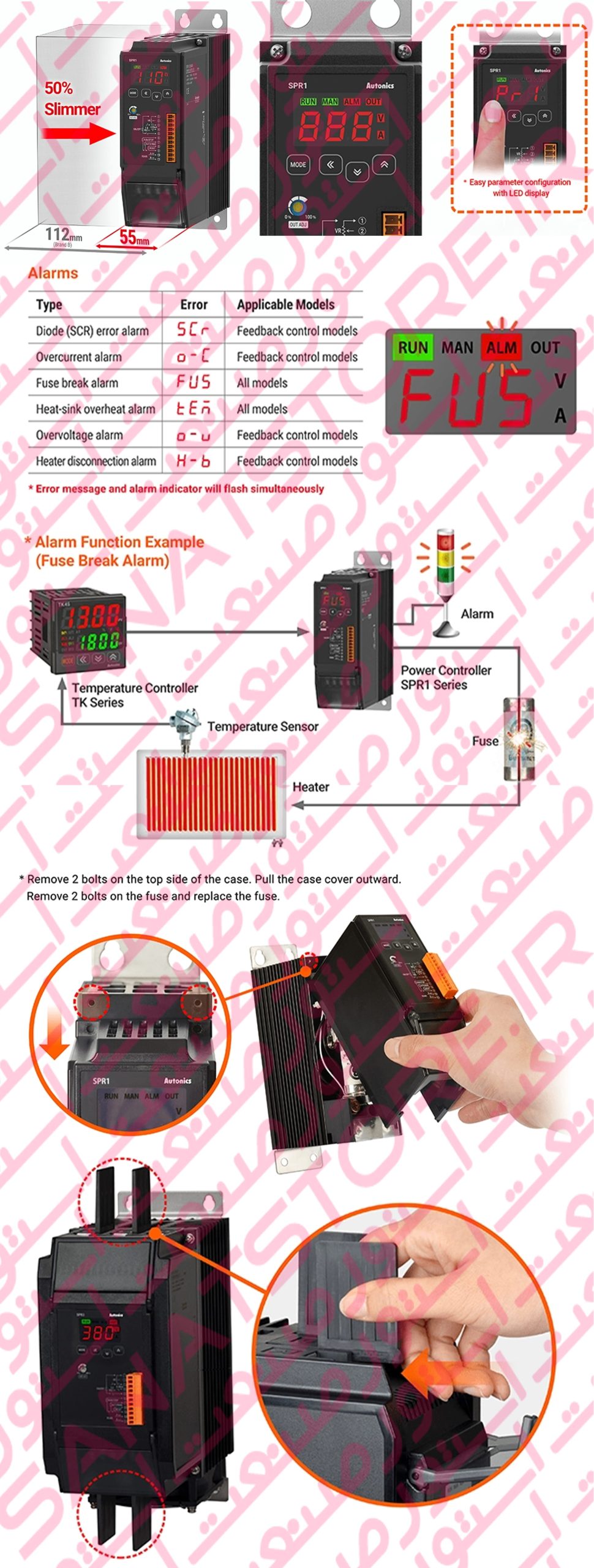

قابلیتهای متنوع هشدار (Alarm Functions) :
در صورت بروز خطا، پیام خطا روی نمایشگر ظاهر شده و هم زمان نشانگر هشدار (ALM) به صورت چشمک زن فعال میشود تا کاربر را از وضعیت غیرعادی مطلع کند.
خطاهای قابل تشخیص عبارتاند از :
خطای دیود / تریستور (SCR Error)
اضافه جریان (Overcurrent)
اضافه ولتاژ (Overvoltage)
سوختن فیوز (Fuse Break)
افزایش بیش از حد دمای هیت سینک (Heat-sink Overheating)
قطع شدن هیتر (Heater Disconnection)
تعویض آسان فیوز :
در مدلهای مجهز به فیوز یکپارچه (Integrated Fuse Type) ، فیوز دستگاه به سادگی و بدون پیچیدگی قابل تعویض است. این طراحی، زمان توقف تجهیزات را کاهش داده و عملیات سرویس و نگهداری را سریع تر و آسان تر میکند.
وجود مانع عایق بین فازی (Interphase Insulating Barrier) :
در این کنترل کنندهها، امکان نصب مانع عایق بین فازها (Interphase Barrier) فراهم شده است. این قطعه برای عایق کاری بین فازها استفاده میشود و باعث کاهش اثرات ناشی از مواد رسانا و جلوگیری از تداخل الکتریکی بین فازها میگردد.
این مانع عایق به گونهای طراحی شده است که نصب و جداسازی آن به سادگی و بدون پیچیدگی انجام میشود.

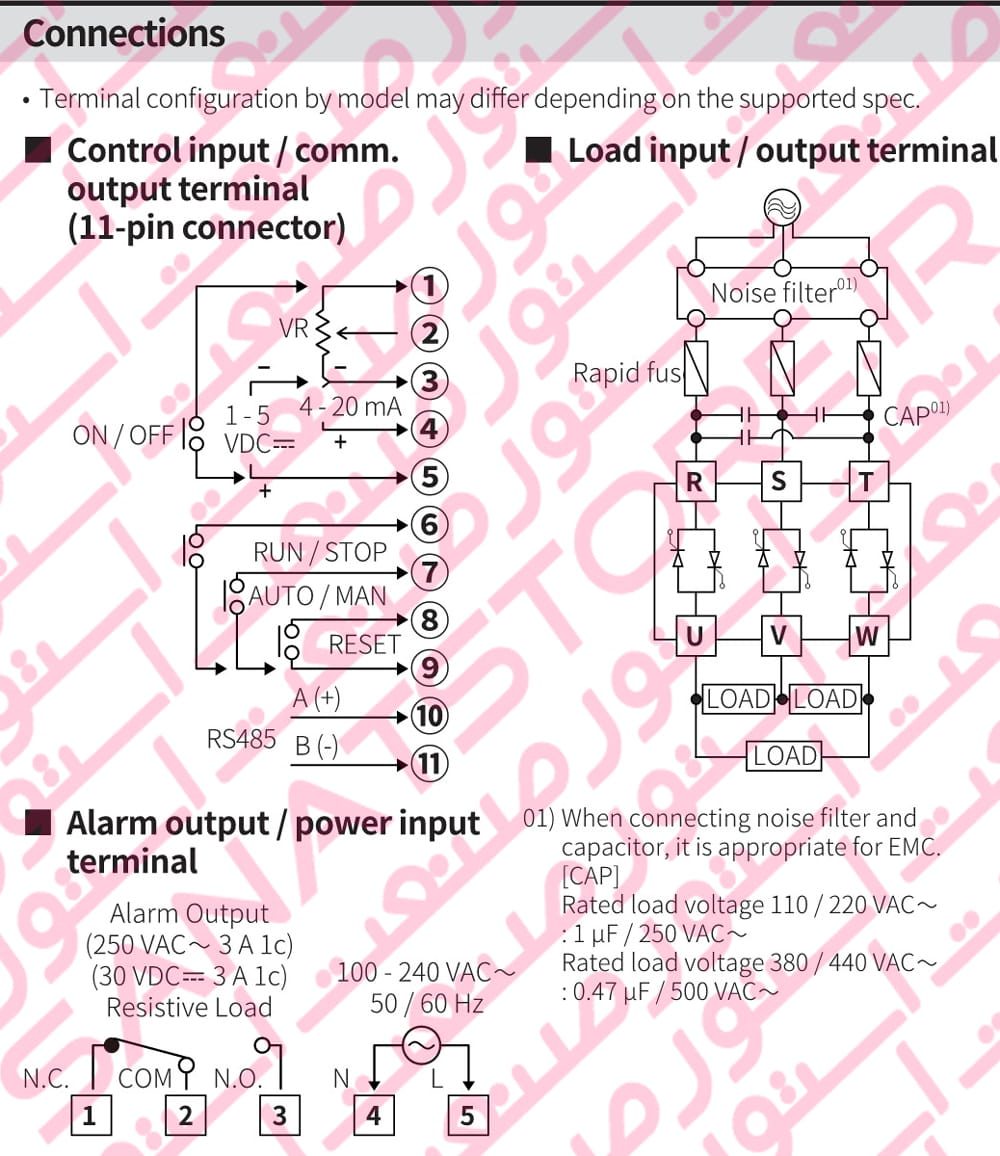

راهنمای نصب کنترلر توان سه فاز آتونیکس Autonics سری SPR3 :
