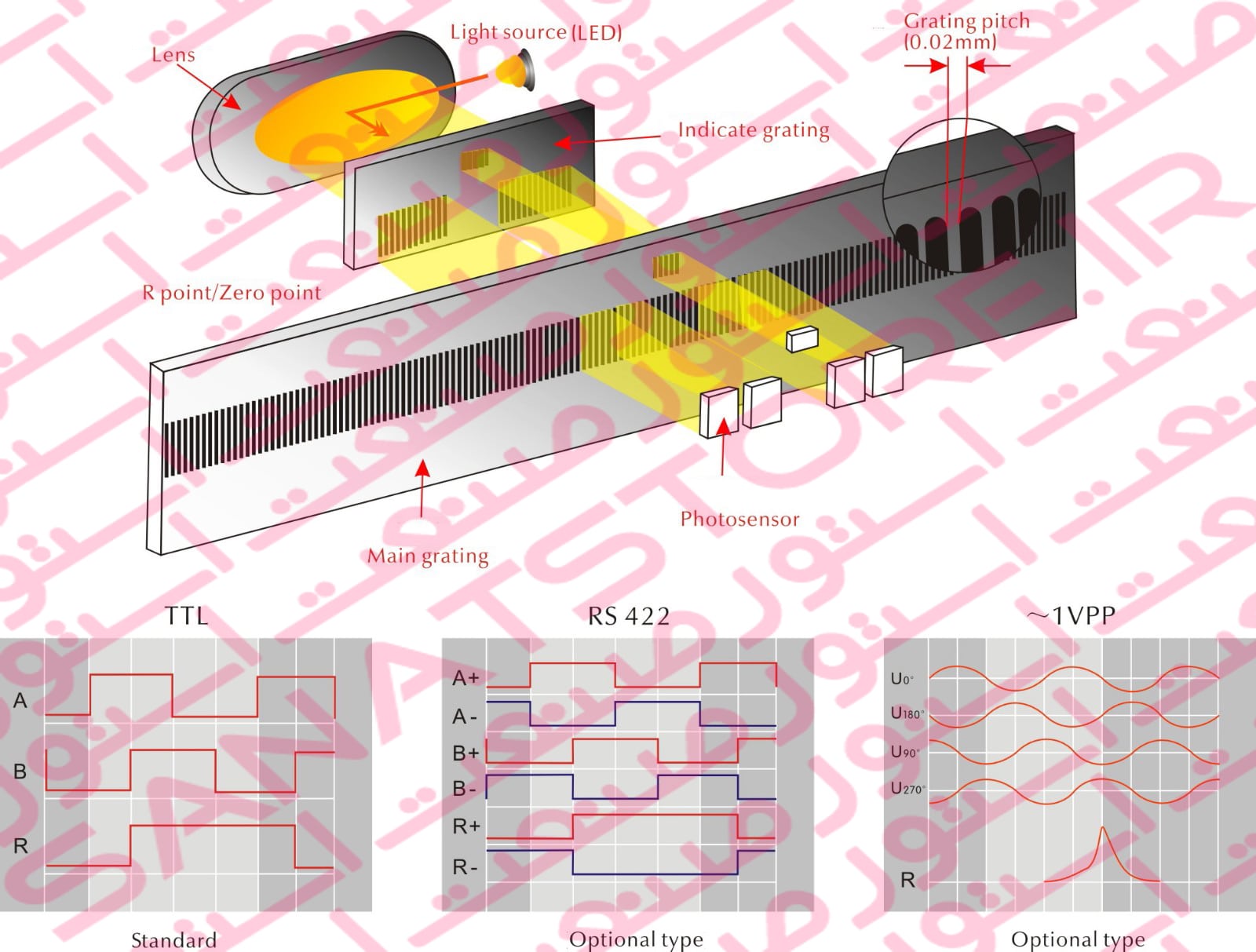

انواع خط ‌کش ‌های دیجیتال نوری از نظر نوع سیگنال‌ های خروجی کدامند ؟

خط‌ کش‌ های با خروجی پنج 5 ولت TTL :

مرسوم‌ ترین نوع خط‌ کش نوع پنج ولت TTL است . این خط ‌کش‌ها متناسب با میزان جابجایی تعدادی موج مربعی از خود صادر می‌کنند که ولتاژ سطح یک آنها پنج ولت و ولتاژ سطح صفر آنها صفر ولت است . نمایشگرها یا کنترلرها تعداد موج‌های خروجی را شمارش نموده و میزان جابجایی را نشان می‌دهند.

خط‌ کش‌ های با خروجی موج مربعی 12 ولت یا 24 ولت :

خط‌کش‌های قدیمی ‌تر با ولتاژ 12 ولت کار می کردند . به عبارت دیگر این خط‌ کش‌ها  متناسب با میزان جابجایی تعدادی موج مربعی تولید می ‌کردند که سطح ولتاژ آن 12 ولت بود. خط ‌کش‌های 24 ولت بیشتر به خاطر سهولت اتصال به کنترلرهای 24 ولتی نظیر PLC ها ساخته شدند که تنها تفاوت آنها با خط‌ کش‌های TTL سطح ولتاژ آنهاست.

خط‌ کش‌ های با خروجی مولتی ‌ولتاژ موج مربعی :

برخی از شرکت‌ها از‌جمله آتک سنسور Atek Sensor به فکر افتادند خط ‌کش‌هایی را تولید کنند که با تمامی ولتاژهای فوق سازگار باشند و سرانجام خط‌ کش‌هایی را تولید کردند که ولتاژ کاری آنها بین 5 تا 30 ولت متغیر بوده و می توانند در مدارهای 5 ، 12 و 24 ولتی به خوبی کار کنند . برخی از شرکت‌ها از‌جمله آتک سنسور Atek Sensor این خط کش ها را HTL  نامیدند.

خط‌ کش‌ های با خروجی RS‌422 :

خط‌ کش‌های دیجیتال حداقل دارای دو سیگنال خروجی به نام A و B می باشند . سیگنال A و B مشابه بوده و فقط نسبت به هم دارای اختلاف فاز هستند . تعداد پالس‌ های شمارش شده متناسب با میزان جابجایی و ‌تقدم و تاخر سیگنال‌ها (نسبت به همدیگر) معرف جهت حرکت است. خط‌کش‌ها معمولا دارای سیگنال دیگری با نام Z یا R یا … هستند که سیگنال رفرنس نامیده می‌شود.

(رفرنس معرف یک نقطه فیزیکی روی خط‌کش است). خط‌کش با خروجی RS‌422 عموما به خط‌کشی اطلاق می‌گردد که علاوه‌بر سیگنال‌های A و B و Z دارای سیگنال‌های A-not , B-not , Z-not می‌باشد. سیگنال A-not سیگنال مشابه A با 180‌ درجه اختلاف فاز می‌باشد. این خط‌ کش‌ها عموما در CNC ها کاربرد دارند و در‌مقابل نویز مقاوم‌ تر هستند.

(خط کش های دیجیتال مغناطیسی سری MLS110 , MLS120 , MLS130 , MLC320 , LTS , MLC310 از شرکت آتک سنسور Atek Sensor بدون داشتن اختلاف قیمت بصورت RS422 نیز قابل ارائه است).

خط‌ کش‌ های با خروجی یک ‌ولت سینوسی‌ :

سیگنال خروجی این خط‌ کش‌ها یک موج سینوسی با دامنه پیک ‌تا‌‌ پیک یک ولت است و تعداد موج های تولید شده و مقدار لحظه ‌ای آن متناسب با میزان جابجایی می باشد .البته خط کش های سینوسی با ولتاژ پنج ، دوازده و پانزده ولت نیز در خط کش های قدیمی تر دیده می شود .

خط‌ کش‌ های با خروجی نوع جریانی :

در این نوع خط ‌کش‌ها یک موج سینوسی از نوع جریان تولید می گردد که تعداد موج و مقدار لحظه ای آن متناسب با جابجایی خط کش می‌ باشد. معمولا خط کش های سینوسی قدیمی هستند و دیگر تولید نمی شوند بخشی از خط کش های سینوسی موجود ، تولید شرکت هایدن هان هستند. ( مثل خط کش LS403 )
