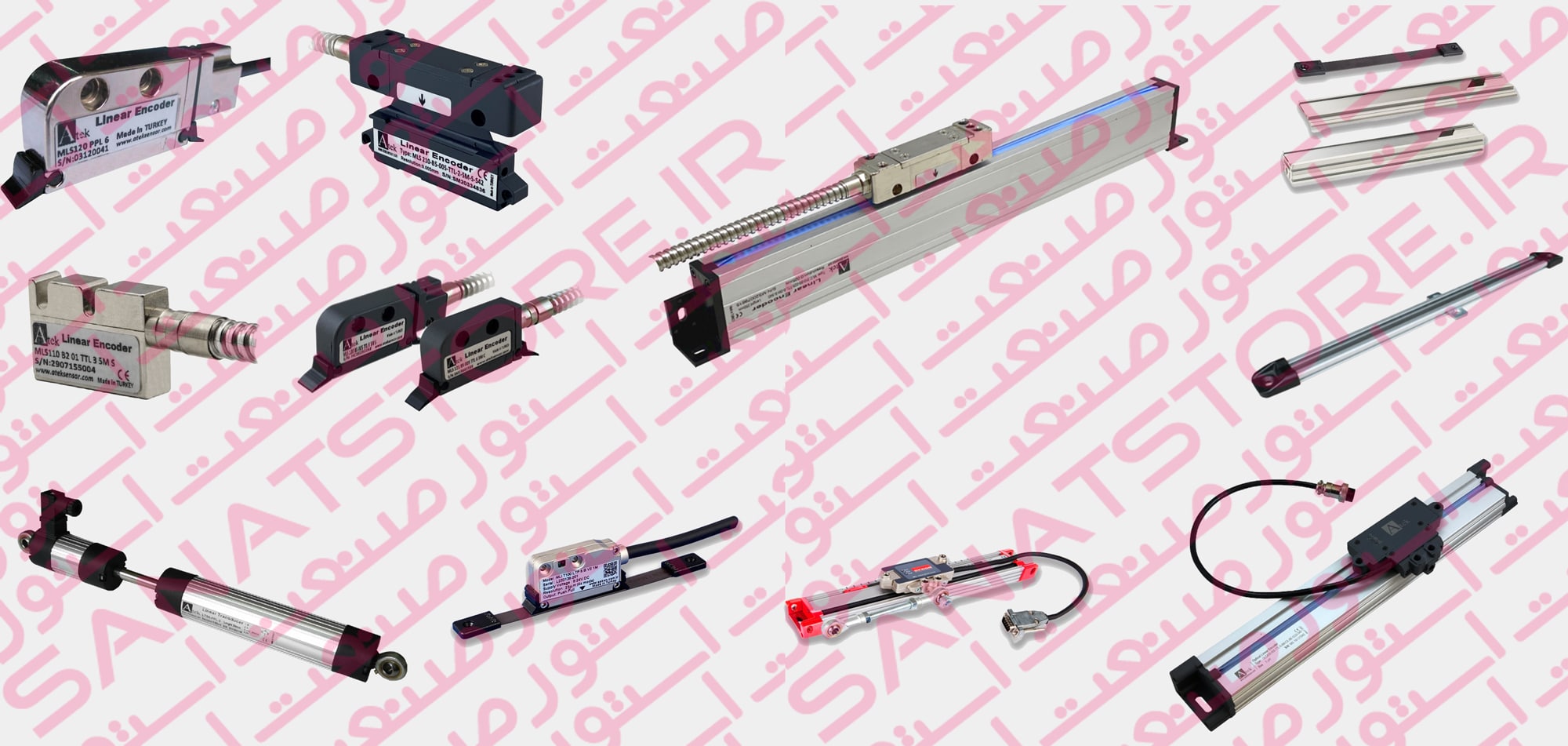

خط کش دیجیتال مغناطیسی Digital Magnetic Linear Encoders چیست ؟

What Is A Digital Magnetic Linear Encoders ؟

خط ‌کش‌های مغناطیسی معمولا به صورت یک‌ نوار قابل انعطاف به عرض 10 میلیمتر و ضخامت کمتر از 2 میلیمتر به همراه یک هد ( کوچکتر از یک قوطی کبریت ) ارائه می‌گردد.

این خط کشها کم حجم ترین نوع خط کش هستند و از آنجا که قابل انعطاف هستند بصورت رول های پنجاه متری حمل میگردد وبه اندازه  طول مورد نیاز مشتری بریده شده و نصب میگردد قیمت این خط کش ها در طولهای بالاتر از یک و نیم متر ارزان تر از دیگر خط کشها می باشد این خط کش ها بصورت پشت بر چسب بوده و می تواند روی بدنه ماشین چسبانده شود. اخیرا شرکت آتک سنسور Atek Sensor خط ‌کش‌هایی را تولید کرده که ظاهری قطور دارند و به شکل خط‌ کش‌های نوری می‌باشند ( سری (MLC310 اما در داخل آن از همین خط کش ها استفاده شده است . این خط ‌کش‌ها از نظر کاربری و نصب مانند خط‌ کش‌های نوری هستند با این تفاوت که دارای درجه حفاظت بالاتری (IP67) می باشند.

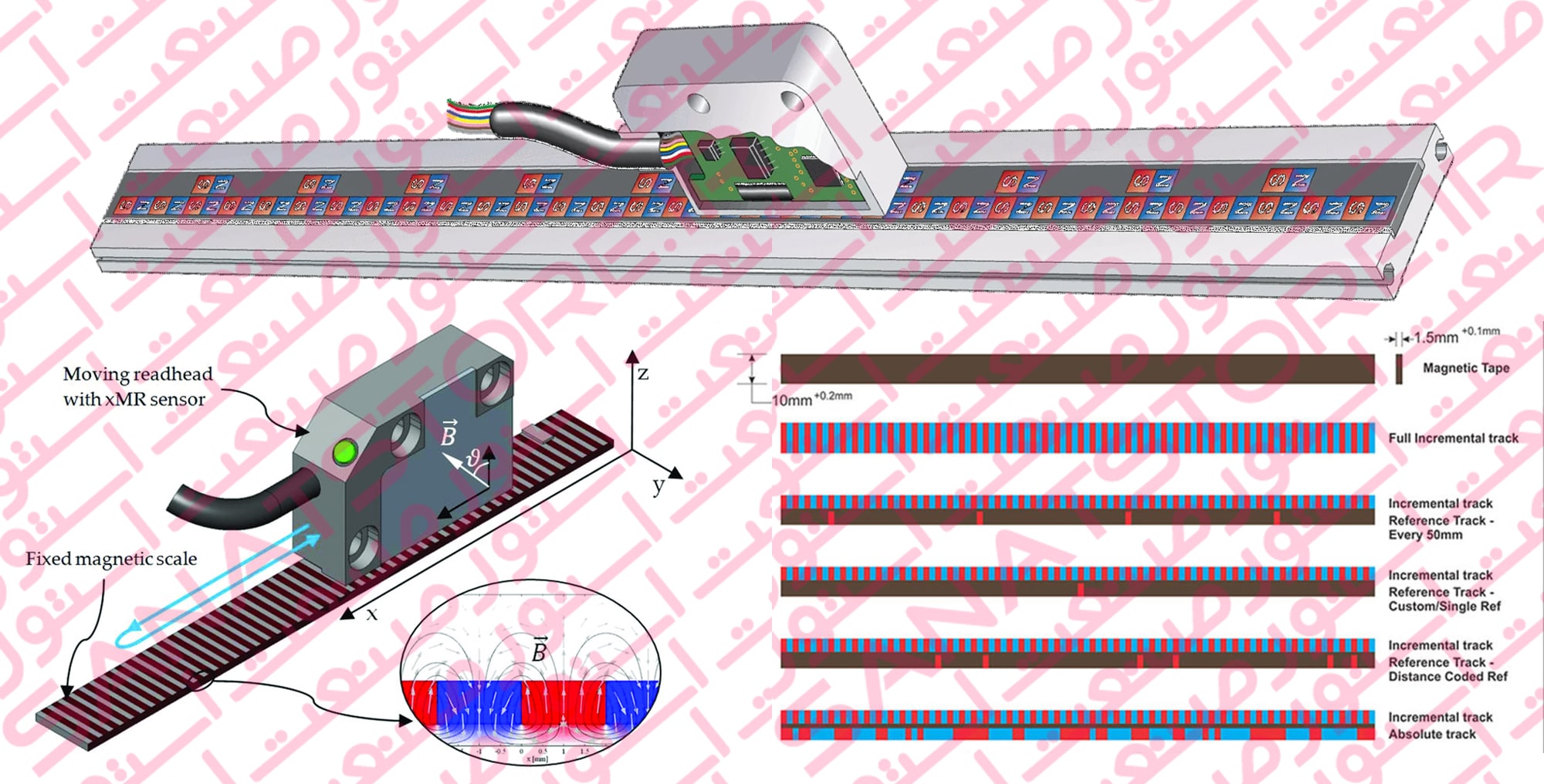

خط کش مغناطیسی دیجیتال برای اندازه گیری های خود از یک هد تعریف شده با یک المان سنجش به همراه یک نوار مغناطیسی که با پولاریته (قطبیت) متناوب کد گذاری شده است، استفاده می کند. هد با حرکت خود روی باند یا نوار مغناطیسی، قطب های مغناطیسی روی آن را از طریق تغییر در ولتاژ یا مقاومت مغناطیسی تشخیص می دهد.

هدها معمولا این کار را از طریق سنسورهای مگنتورزستیو خود یا سنسورهای Hall انجام می دهند. همچنین باندهای مورد استفاده در این محصولات، از سه لایه مخصوص شامل فولاد ضد زنگ یا پلاستیک، لایه انعطاف پذیر پایه و لایه مغناطیسی کد گذاری شده تشکیل شده است.

خط‌کش‌های مغناطیسی شامل یک نوار مغناطیسی به پهنای حدود ده میلیمتر و ضخامتی کمتر از دو میلیمتر است که روی آن بوسیله مغناطیس کد ‌گذاری شده است و یک سنسور یا هد که در نزدیکی نوار حرکت کرده و از آن متاثر شده و سیگنال‌هایی را متناسب با میزان جاجایی صادر می کند. خط‌کش‌های مغناطیسی معمولا دارای IP بالا بوده و قیمت آنها در مقایسه با خط‌کش‌های نوری برای طول های بالاتر از یک متر ارزان تر می‌باشد .این خط‌کش‌ها با رزولیشن پنج میکرون و یک میکرون عرضه می گردد.

مهمترین مزیت این خط ‌کش امکان ارائه آن تا حدود پنجاه متر و قیمت فوق العاده ارزان آن در طول‌های بلند ‌(بالای دو متر) است . مزیت دیگر این خط ‌کش‌ها عدم‌ اتصال فیزیکی بین هد و خط‌کش است . به عبارت دیگر هد در نزدیکی خط کش و با فاصله نصب می‌گردد.

حداکثر فاصله بین هد و خط‌کش بسته به شرکت تولید کننده متفاوت است در مورد خط کش های آتک سنسور Atek Sensor ترکیه این فاصله حدود 2.5 میلیمتر است .

این خط‌کش‌ها بصورت برچسب بوده و روی بدنه ماشین نصب می گردد و لازم است روی ماشین مسیر ماشین کاری شده‌ای جهت نصب خط‌کش مهیا نمود.

چنانچه روی ماشین بستر مناسبی وجود نداشته باشد می توان از پروفیلهای که شرکت آتک سنسور Atek Sensor ترکیه به منظور حل این مشکل مهیا نموده است ( پروفیل P2) استفاده نمود.

همچنین شرکت آتک سنسور Atek Sensor ترکیه پروفیلی مشابه پروفیل خط‌کش‌های نوری ارائه کرده است که کار نصب را ساده ‌تر می سازد . این پروفیل ها نیز روی هم مونتاژ می‌شوند تا طول مورد نظر را مهیا کنند .

مزایا خط کش دیجیتال مغناطیسی :

مقاوم بودن در برابر آلودگی محیط IP67 (مقاوم بودن در مقابل آب و گردو غبار)

طول بلند و قابل ارائه تا یکصد متر : خط کش های دیجیتال مغناطیسی از چند سانتی متر تا طول یکصد متر قابل ارائه هستند . همانطور که می دانید خطکش های نوری خصوصا از نوع شیشه ای حداکثر تا سه متر قابل ارائه هستند. ( البته خط کش های نوری شیشه ای محدودیت تولید ندارند ولی بعلت طول بلند محدودیت حمل دارند. )

قیمت ارزان خصوصا در طولهای بلند : خطکش های دیجیتال مغناطیسی درارای دو جزء اصلی هد (سنسور) و خط کش دیجیتال magnetic band هستند . قیمت نسبتا ارزان نوار مغناطیسی (magnetic band) سبب ارزانی خطکش های دیجیتال مغناطیسی نسبت به خط کش های نوری می گردد .

کنتاکت لس (contactless ) یا بدون اتصال فیزیکی بین هد (سنسور ) و نوار مغناطیسی : عدم اتصال فیزیکی بین هد و خط کش باعث طول عمر فیزیکی نامحدود می گردد . همچنین در بسیاری از کاربرد ها ، خصوصا اندازه گیری های دقیق و آزمایشگاهی ، نیرویی (کمی ) که صرف اصطکاک بین هد و خط کش می شود قابل اغماض نبوده و خطا ایجاد می کند . در این کاربردها خط کش های مغناطیسی MLS110 و خط کش مغناطیسی MLS120 و خط کش مغناطیسی MLS130 توصیه می گردد .

مقاوم در مقابل شوک و ضربه : برخلاف خط کش های دیجیتال نوری شیشه ای که در مقابل ضربه حساس هستند خطکش های دیجیتال مغناطیسی بسیار مقاوم هستند .

خط کش دیجیتال مغناطیسی سیلندری :

ظاهر این خط‌ کش‌ها مانند یک سیلندر پنوماتیکی است. یعنی یک استوانه که از‌داخل آن یک میله خارج می‌گردد .(سری LTS ساخت آتک سنسور Atek Sensor ترکیه) و مناسب نصب روی سیلندر های هیدرولیک ، گیوتین ها و… می باشند. این خط کش ها تا طول حدود هفتاد سانت تولید میگردد ( خروجی این خط کشها پنج ولت TTL است و فقط ظاهر آنها مشابه خط کشهای اهمی می باشد.)

خط کش دیجیتال مغناطیسی مخصوص برک ‌پرس :

این خط‌ کش‌ها (سری MLC420 و سری MLC410) برای دستگاه‌هایی مثل گیوتین‌،‌ برک ‌پرس‌ ،‌ نورد و … کاربرد دارد . در این دستگاه‌ها قطعه متحرک که هد خط کش قرار است به آن متصل شود  دقیقا به موازات خط ‌کش حرکت نمی‌کند و استفاده از خط‌کش‌های معمولی در این ماشین‌ها ممکن نیست و لازم است از خط کش هایی استفاده شود که خودشان دارای یک گاید جهت حرکت مستقیم هد دارند . بعبارت دیگر خط کش برک پرس همان خط کش معمولی است که یک گاید نیز به آن اضافه شده است هد خط کش های برک پرس معمولا با یک سری اتصالات قرقری (قابل انعطاف) به دستگاه متصل میگرد.
