خط کش دیجیتال نوری Optical Linear Scale چیست ؟
What Is A Digital Optical Linear Scale ؟

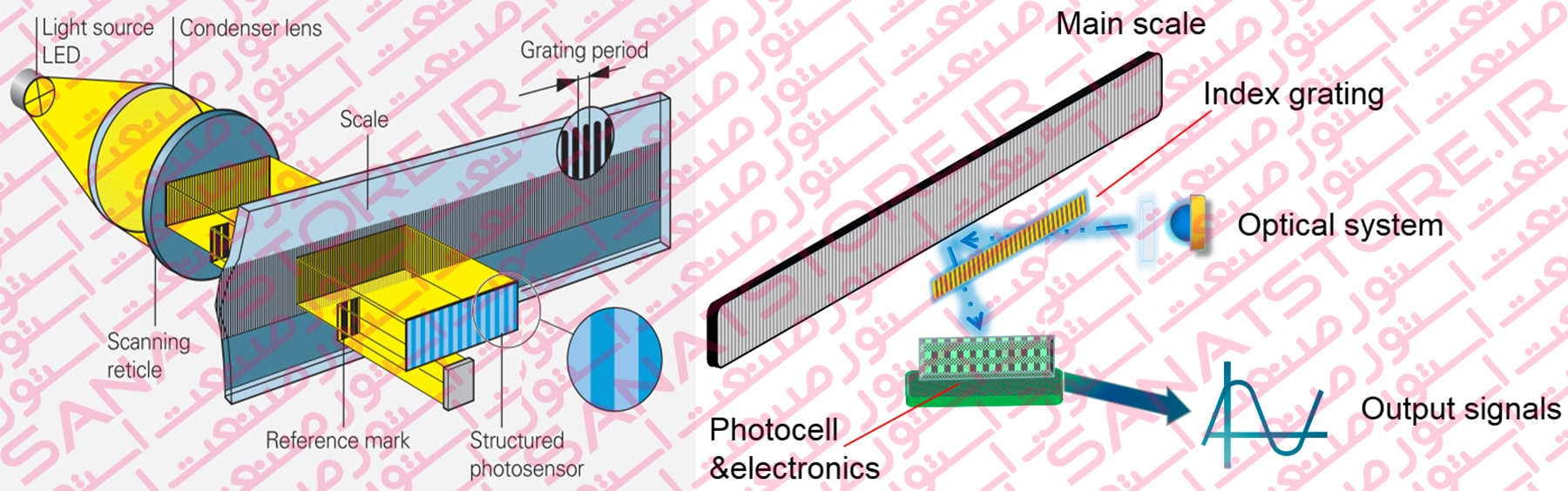

خط کش دیجیتال نوری یا Optical Linear Scale نیز با تکنولوژی های متفاوتی تولید می گردد . در مدل شیشه ای یک سنسور گیرنده نور و یک منبع فرستنده نور طوری روی هد خط کش دیجیتال نصب شده که نور از فرستنده به شیشه رسیده و از آن عبور کرده و به سنسور گیرنده نور می رسد . روی شیشه خطوطی (تیره و شفاف) با دقت میکرون حک شده اند ، حرکت شیشه نسبت به هد سبب قطع و وصل شدن نور ( توسط خطوط مات و شفاف ) می گردد تعداد این قطع و وصل متناسب با میزان حرکت بوده و معرف میزان جابجایی است. خط کش های دیجیتال سینو SINO سری KA300 ، KA500 و KA600 از نوع نوری و از جنس شیشه است .
در این خطکشها یک منبع فرستنده نور و یک گیرنده حساس به نور وجود دارد . در هنگام جابجایی نور توسط خطوطی که روی شیشه یا فلز حک شده قطع میگردد . تعداد قطع و وصل شدن خطوط نور متناسب با میزان جابجایی بوده و به شکل سیگنال الکتریکی از خط کش خارج میگردد . در خطکش های نوری منبع نور میتواند مرئی یا نامرئی باشد . همچنین خطوطی که نور را قطع میکند میتواند روی شیشه یا فلز حک شده باشد . عموما در خطکش ها از شیشه استفاده شده است . با این حال استفاده از فلز نیز مرسوم است.
خطکشهای شیشه ای از حدود چند سانتیمتر تا حدود سه متر تولید می گردد . طولهای بزرگتر از سه متر به جهت مشکلات حمل و نقل تولید نمیگردد . چنانچه طولهای بالاتر از سه متر مد نظر باشد بایستی از تکنولوژی خطکشهای نوری فلزی استفاده کرد .
در این خط کش ها نور به سطح فلزتابانده شده و و نور منعکس شده مورد تحلیل قرار می گیرد روی این خط کش ها نوارهای کدر و براق وجود دارد که می تواند نور را منعکس کرده و یا منحرف نماید .
این خطکشها بصورت قطعات مجزا حمل شده و در کنار دستگاه مونتاژ می گردند . در این خطکشها پروفیل بدنه چند تکه شده و در محل دستگاه روی هم مونتاز می گردد . اما خطکش اصلی که بصورت یک نوار فلزی نازک است بصورت رول حمل شده و بعد از مونتاژ بدنه به داخل آن هدایت شده و نصب می گردد .
خط کشهای نوری یا optic از یک منبع فرستنده نور و یک گیرنده حساس به نور تشکیل شدهاند. در هنگام حرکت نور توسط خطوطی که روی شیشه یا فلز حک شده، قطع شده که این تعداد قطع و وصل شدن خطوط نور، متناسب با میزان جابهجایی بوده و به شکل سیگنال الکتریکی از خطکش خارج میشود. در خط کشهای نوری منبع نور میتواند مرئی یا نامرئی باشد و همچنین خطوطی که نور را قطع میکنند، میتوانند روی شیشه حک شده باشند که آن هم به تکنولوژی استفاده شده در ساخت آنها بستگی دارد.
خط کش نوری یکی از هم خانوادههای روتاری انکودرها است که در انواع متفاوت، با طولهای مختلف (از چند سانتی متر تا حدود یکصد متر)، با ولتاژهای تغذیه (5 ولت، 12 ولت و…)، شکل موجهای مختلف (مربعی، سینوسی و…) و شکلهای مختلف فیزیکی تولید میشوند. در ادامه این بخش انواع خط کشهای نوری فلزی و شیشهای را معرفی میکنیم.
خط کش نوری شیشه ای :
در اغلب خط کشهای نوری از شیشه استفاده شده اما در برخی موارد نیز از فلز استفاده میکنند. خط کشهای شیشهای معمولا از حدود چند سانتی متر تا حدود سه متر تولید میشوند اما سایزهای بزرگتر از آن، به دلیل مشکلات حمل و نقل تولید نمیشود. اگر نیاز به خطکش نوری با طول بیشتری داشتید، میتوانید از خط کشهای فلزی استفاده کنید.
خط کش نوری فلزی :
در خط کشهای نوری فلزی، ابتدا نوری به سطح فلز تابانده میشود و پس از آن نور منعکس شده مورد تحلیل قرار میگیرد. در این نوع خط کش نوری، نوارهای کدر و براق وجود دارد که میتوانند، نور را منعکس یا منحرف کنند. این نوع خط کشها به صورت قطعات مجزا حمل شده و در کنار دستگاه مونتاژ میشوند. پروفیل بدنه این تجهیزات چند تکه شده اما خط کش اصلی که به صورت یک نوار فلزی نازک است، به شکل رول شده حمل میشود و بعد از مونتاژ بدنه به داخل آن هدایت و نصب میشود.
مزایای خط کش دیجیتال نوری :
یکی از اصلیترین مزایای خطکش نوری، امکان اندازه گیری تا حدود 50 متر است، همچنین این تجهیزات نیازی به اتصال فیزیکی بین هد و خط کش ندارند (به عبارت دیگر در نزدیکی خط کش و با فاصله از آن نصب میشود) که البته این فاصله بین هد و خطکش، بسته به نوع و شرکت تولید کننده آن متفاوت است. همچنین این خط کشها به صورت برچسب بوده و بر روی ماشین نصب میشوند؛ با توجه به همین امر، لازم است روی ماشین فضایی برای نصب آن مهیا کنید. یکی دیگر از مزایای این محصول، قیمت آن است که علیرغم کاربردهای زیادی که دارد، بسیار ارزان است.
کاربرد خط کش دیجیتال نوری چیست ؟
از کاربردهای خط کشهای نوری میتوان به استفاده از آنها برای اندازهگیری و نمایش فعلی تیغه در دستگاههای CNC اشاره کرد. این تجهیزات با گرفتن حداکثر طول حرکت و تعداد پالسهای طی شده، کالیبره میشوند و مکان فعلی تیغه را در طول حرکت بر روی یک نمایشگر، نشان میدهند. همچنین این خط کشها قابلیت نصب بر روی تمامی ماشین آلات تراش کاری، در اندازههای مختلف را دارند و در جهت سرعت بخشیدن به عملکرد و افزایش دقت کار، مورد استفاده قرار میگیرند. از سایر کاربردهای خط کش نوری میتوان به استفاده از آنها در فرزکاری ، تراشکاری ، سنگ تراشی ، دستگاههای برش کاغذ و پروفیل و… اشاره کرد.
