راهنمای نصب خط کش های دیجیتال نوری سینو SINO :

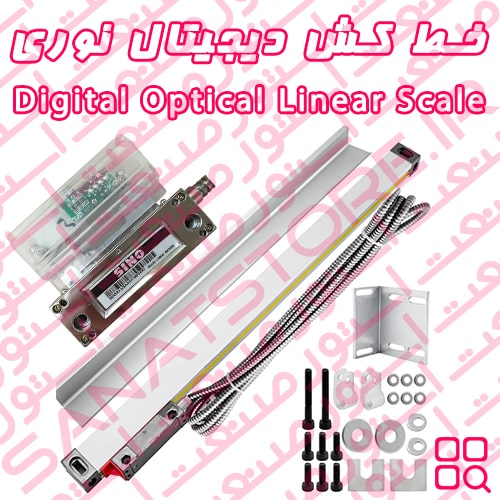

Installation Guide Sino Digital Optical Linear Scale KA300/KA500/KA600 Series :

1- فاصله هد وخط کش سه میلیمتر است (به علاوه و منهای نیم میلیمتر)

2- خط کش کاملا بموازات محور نصب شود بعبارت دیگر خط کش بعد از نصب از دو جهت ساعت شود .

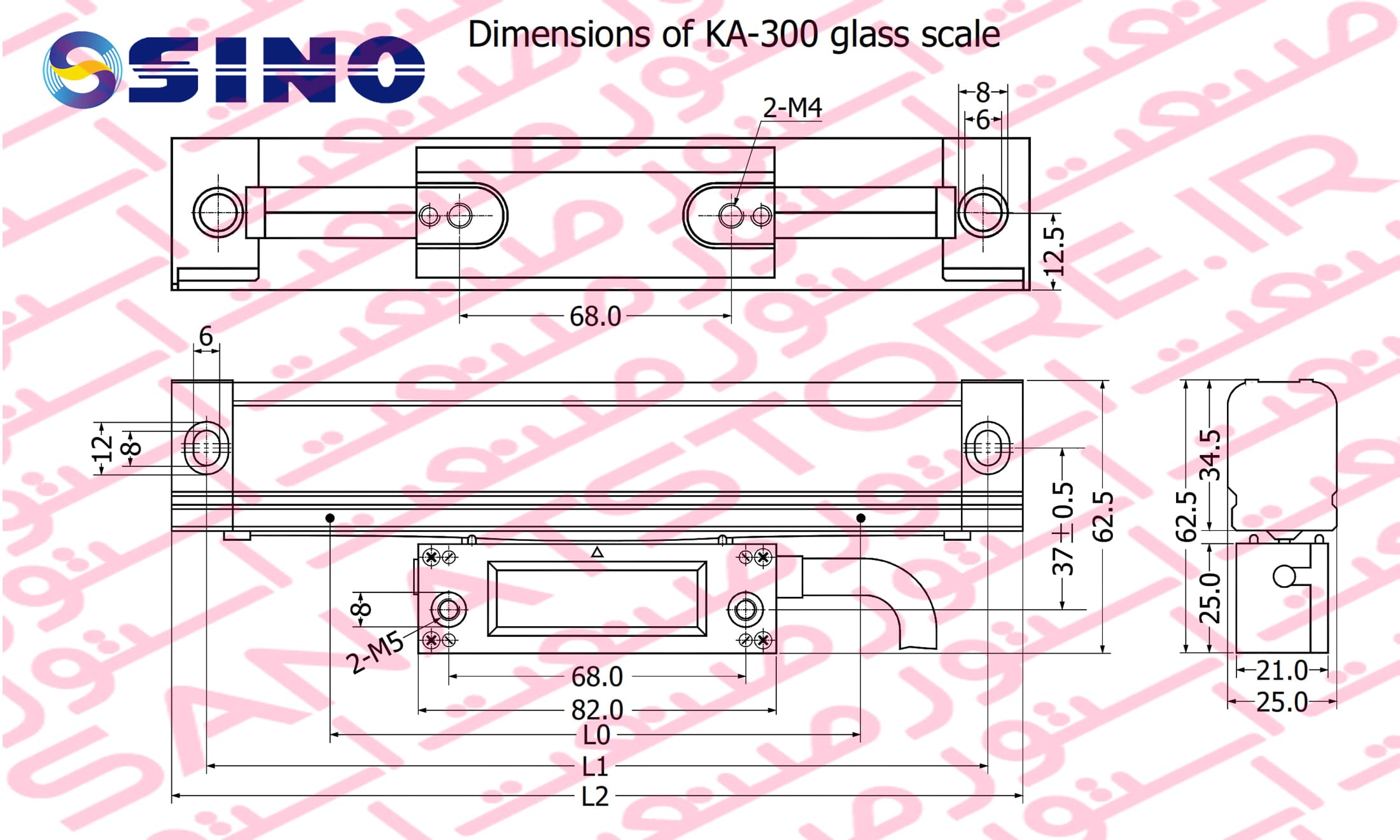

2-1 : در خط کش های KA300 عرض خط کش 25 و هد 21 میلی متر است.

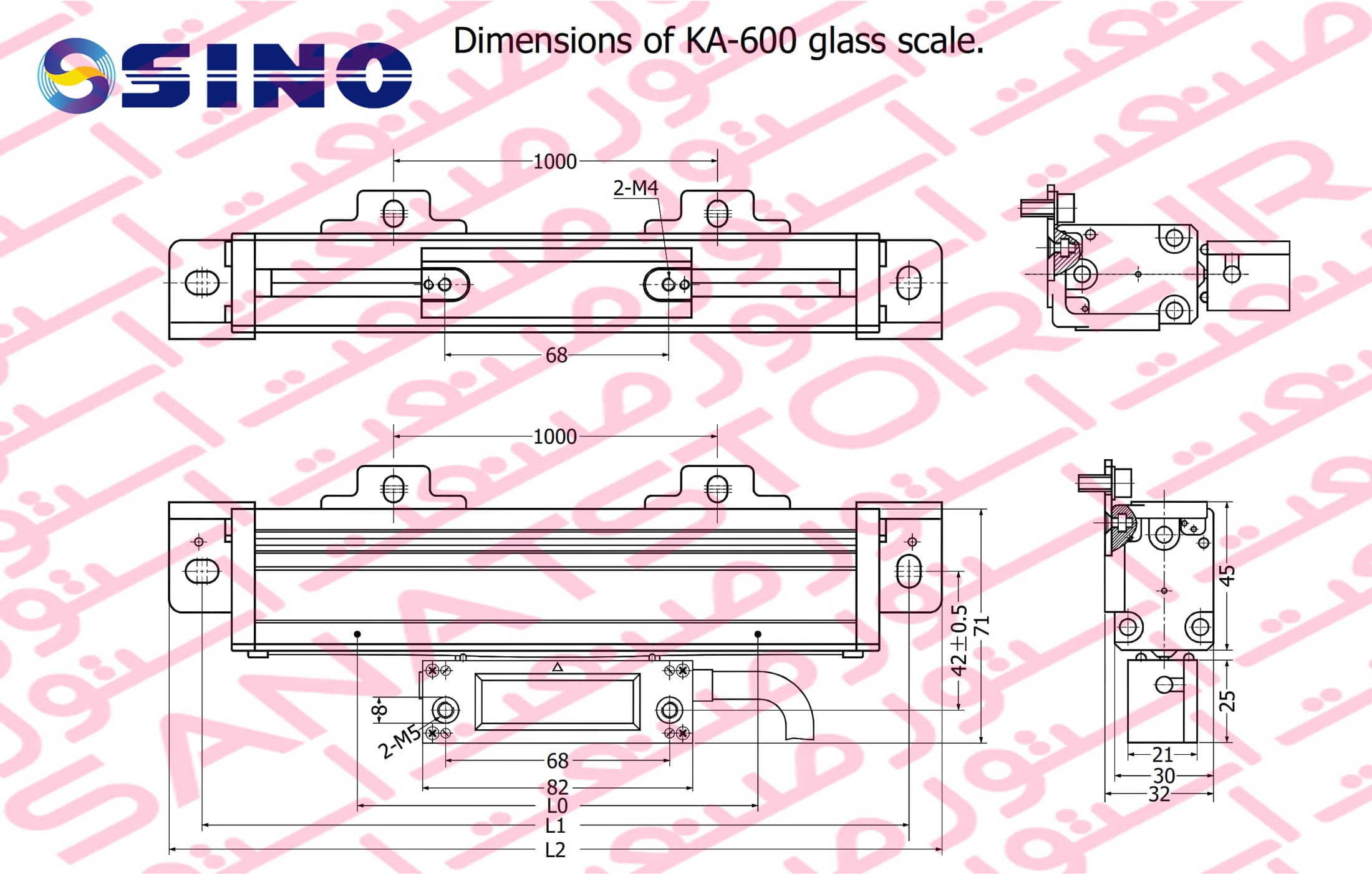

2-2: در خط کش های KA600 عرض خط کش 32 و عرض هد 21 میلی متر است.

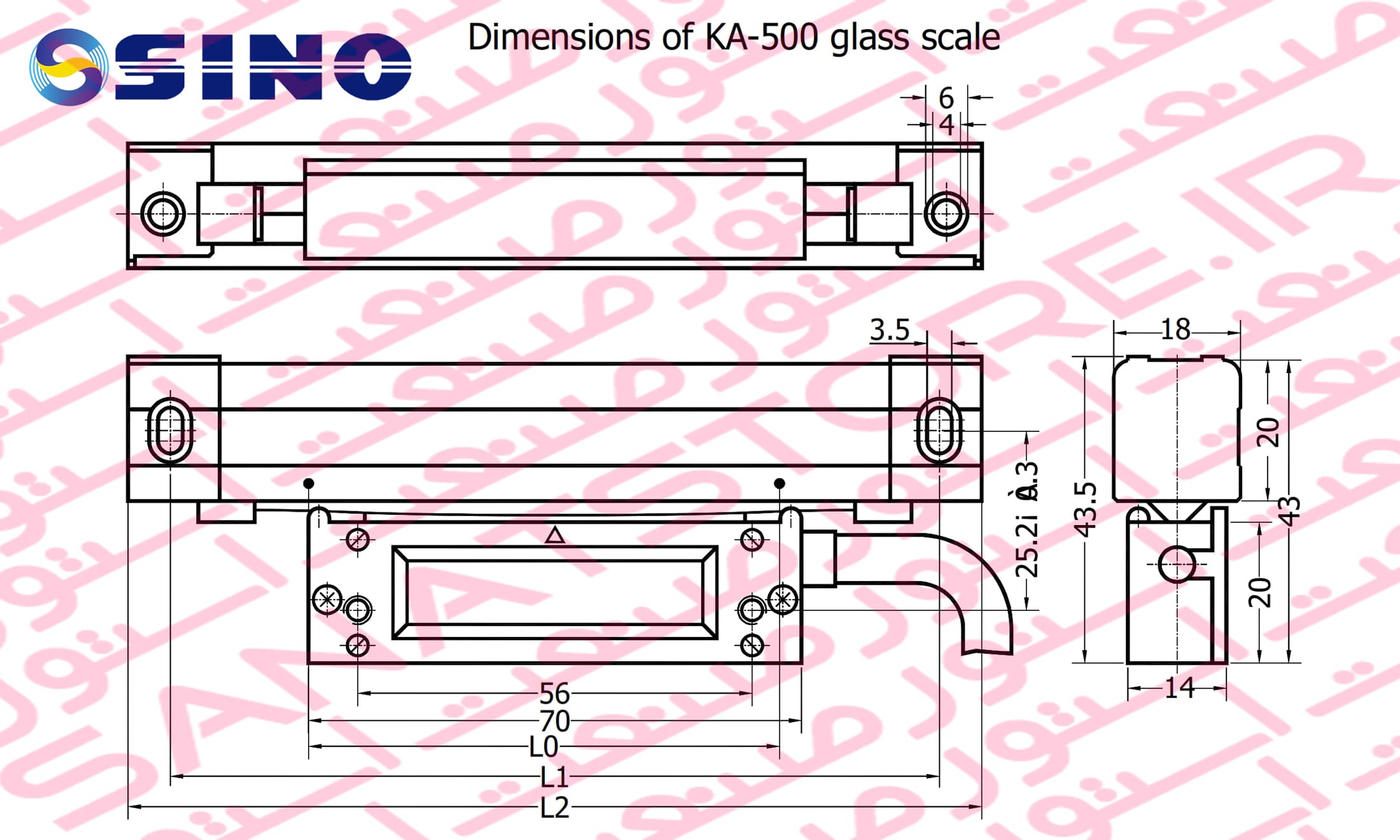

2-3: در خط کش های KA500 عرض خط کش 18 و عرض هد 14 میلی متر است و توجه هد در وسط دستگاه قرار دارد.

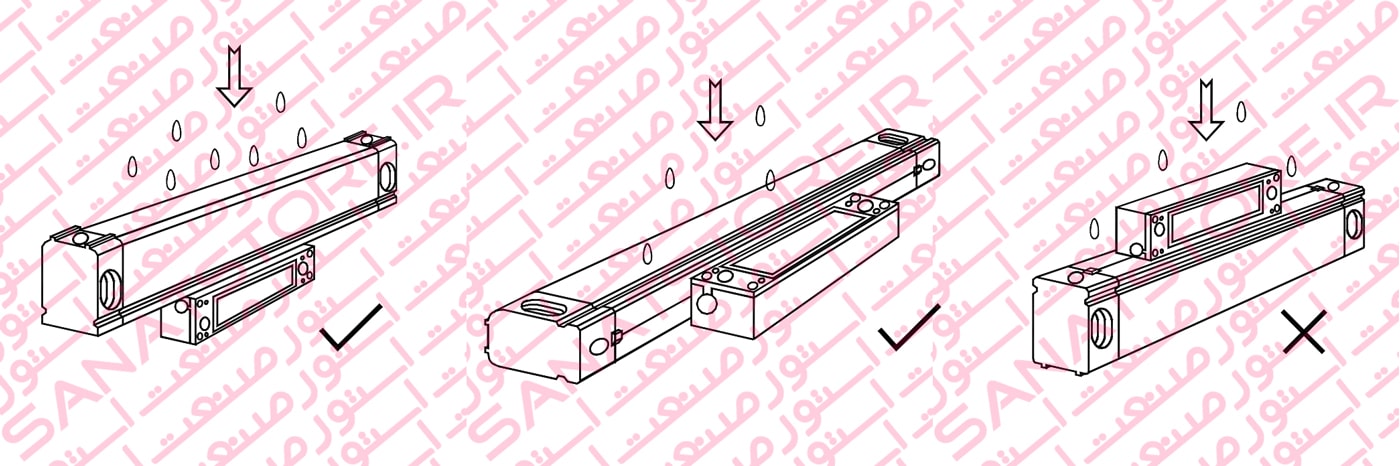

3- خط کش را طوری نصب نمایید که گرد و غبار و مایعات وارد خط کش نشود.

4- کابلهای رابط را از مسیری عبور دهید که ایمن باشد و با بست روی بدنه دستگاه نصب نمایید.

5- اگر طول خط کش کوتاه تر از کورس دستگاه است خطا محسوب شده و توصیه میگردد از خط کش بزرکتری استفاده نمایید در هر صورت اگر طول خط کش کوتاه است استوپ مکانیکی نصب نمایید به میکروسویچ ها اطمینان نکنید در هر حال اگر هد به انتهای خط کش برخورد کند خط کش خراب می شود.

6- چنانچه به هر علت (دمونتاژ ماشین و دستکاری و… ) هد از خط کش خارج شد ان را جا نزنید و به تعمیرکاران وارد بسپارید.

7- هنگام انجام تعمیر مکانیکی و مشابه روی دستگاه تعمیرکاران را از وجود خط کش روی ماشین مطلع فرمایید .

8- در صورتی که دستگاه شما لقی دارد بهتر است لقی را برطرف نمایید لقی هایی که عمود بر محورحرکت باشد باعث کاهش عمر خط کش می شود همچنین دقت اندازه گیری را کاهش می دهد.

9- كابل هاي ارتباطي بايستي از نوع مرغوب و مطابق دستورات نصب انتخاب شود .

10- دستورات نصب خط كش بايستي مطابق دفترچه راهنما و توسط کارشناس انجام گردد .

11- قطعات پلاستیکی دو طرف هد بعد از نصب باز گردد این قطعات جهت حمل خط کش است و درهنگام کار بایستی باز گردد.

12- سیم ارت نمایشگر را به ارت کارخانه متصل نمایید.

13- جهت حفاظت بهتر خط کش بهتر است از کاور استفاده نمایید. کاور فابریک آماده فروش است.
